Активная фреза для мотоблока своими руками

Как собрать правильно фрезы на мотоблок?

Сборка фрезы своими руками должна проводиться максимально правильно

И здесь особо важно проследить за тем, чтобы активная часть врезалась в землю при работе. Для этого изначально рекомендуется изучить чертежи, а затем уже приступать к изготовлению оборудования

Для создания фрез требуются следующие инструменты:

  • Ось ротора необходимой длины. Она может быть разделенной на две части, если нужно собрать фрезу из двух блоков.
  • Короткая ось.
  • Редуктор с фиксаторами.
  • Левые и правые ножи.
  • Болты, шайбы, гайки.

Сбор конструкции не занимает более часа, но здесь важно установить ножи таким образом, чтобы они не мешали вращениям

  • Длинная роторная ось оборудуется ножами под углом 30 градусов.
  • Необходимо объединить по четыре ножа на одном блоке, закрепив их к редукторам.
  • Далее проверяется правильность конструкции и подтягиваются все крепежные элементы.

Данная конструкция является очень надежной и способна выдержать достаточно высокие нагрузки.

2 Разновидности фрез для мотоблока — активные, гусиные лапки

Фрезы для мотоблоков могут быть двух разновидностей, это:

  • Ножи типа «гусиные лапки»
  • Активные (саблевидные).

Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.

Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.

Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.

Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.

Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.

Активная саблевидая фреза

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.

Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.

Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:

  • ширина – 40 см;
  • длина – 37 см;
  • высота – 38 см;
  • масса – 16 кг;
  • допустимая рабочая скорость культиватора – 2-5 км/ч.

Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.

2.1 Особенности сборки фрез мотокультиватора

Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.

Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.

Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.

Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.

Крепление фрезы к мотоблоку

При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.

Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.

При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.

2.3 Делаем фрезы для мотоблока своими руками

Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:

  • металлическая трубка с диаметром в 42 мм;
  • сварочный аппарат;
  • шлифовальная машина углового типа (болгарка);

Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.

Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.

В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.

В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.

Самодельная фреза

Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.

Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов

Разновидности фрез для мотоблока

Конструктивно почвенная фреза представляет собой набор почвообрабатывающих ножей, размещенных на вращающейся оси. Состоит такой модуль из двух частей, которые устанавливаются на приводные валы колес по обе стороны силового блока. Благодаря такому расположению, мотоблок при культивации способен самостоятельно двигаться.

Также можно выделить тип мотоблоков с навесными фрезами, вращательное движение которым придает вал отбора мощности. Модуль находится сзади силового блока и не участвует в осуществлении движения. Мотоблоки типа МТЗ, Нева, Прораб, Сич, Агро как раз и производятся в различных модификациях, с валом отбора мощности и без.

Различий в изготовлении как навесных, так и обычных фрез практически нет. Но для фрезы с независимым вращением дополнительно изготавливается модуль с приводом от вала отбора мощности и угловым двухсторонним редуктором.

Активные (саблевидные)

Блоки ножей на таких фрезах состоят из четырех режущих элементов, расположенных через 90˚ друг от друга. Таких блоков с одной стороны привода может быть 2, 3 и более. Количество ножей и ширина модуля зависит от веса мотоблока и его мощности.

Ножи представляют собой изогнутые полосы прочной легированной стали. Для самостоятельного изготовления при наличии термообработки с последующей закалкой хорошо зарекомендовала себя рессорная сталь типа 50ХГФА. Загибы ножей имеют поочередно разное направление.

Конструкция активной фрезы позволяет производить культивацию на участках с камнями и корнями без опасности сломать ножи. Но применять данный тип оборудования целесообразно на легких обрабатываемых грунтах.

«Гусиные лапки»

Режущие элементы таких фрез выполнены в виде треугольника из прочной стали, расположенного на конце стойки. Данное расположение и послужило причиной возникновения такого экстравагантного названия.

Как и в случае с активными фрезами ширина и количество ножевых блоков определяется весом и мощностью мотокультиватора. Количество режущих элементов, расположенных по окружности в ножевом блоке, от 4 и более. Увеличение количества ножей предполагает более качественное измельчение грунта, но и мощность силового агрегата понадобится повышенная.

Роторная косилка для мотоблока может пригодиться вам на дачном участке.

Данные типы фрез предназначены для обработки тяжелых типов грунтов и целинных земель. Наличие в почве разветвленных корневых систем приводит к частому забиванию модуля.

Оба вида почвообрабатывающих фрез имеют свои преимущества и недостатки. При выборе варианта для самостоятельного изготовления надо учитывать структуру грунтов, необходимую степень измельчения грунта, компоновку и мощность силового узла, сложность и методику изготовления.

Фрезерование грунта весной

Агротехника с использованием мотоблоков предусматривает рыхление на глубину всего почвенного горизонта с помощью активной фрезы. При этом добиваются следующих результатов:

  • почва разрушается до оптимального размера. Установлено, что комки размером 8…16 мм способствуют лучшему охвату корнями. Растения образуют мощную корневую систему, которая способствует эффективному использованию питательных веществ из почвы для роста стеблей и формирования урожая;
  • стержни инструмента выкорчевывают из слоя корни многолетних сорняков: вьюнка полевого (березки); пырея ползучего; крапивы; яснотки; куриного проса;
  • в почвенный слой при многократном проникновении режущих пластин проникает значительное количество воздуха. Активизируются процессы перегнивания органики внутри обработанного грунта.

Как сделать отвал для мотоблока своими руками

Сборка такого навесного оборудования, как отвал для уборки снега, — задача достаточно простая. Тем не менее, в процессе изготовления следует придерживаться нескольких несложных правил.

Устройство, сборка которого предстоит, должно отвечать ряду важных критериев:

  1. Долговечность. Прочность ножа и ковша должны быть достаточно высоки, чтобы оборудование служило бесперебойно как минимум 5 лет. Все узлы и составляющие необходимо собирать из таких материалов и с использованием таких соединений, чтобы они могли выдержать максимальную нагрузку.
  2. Габариты. Существуют стандартные промышленные размеры, которые в случае изготовления своими руками могут варьироваться. Тем не менее, чересчур выходить за стандартные рамки не следует: ширину отвала имеет смысл делать от 80 до 130 см, а высоту — 30-50 см.
  3. Желательно предусмотреть подъемный механизм, который несложно реализовать при помощи рычагов или гидравлики. Благодаря этому можно будет не только чистить снег и убирать мусор, но и вывозить с участка.
  4. Наличие поворотного шарнира. При наличии возможности наклона ножей вверх-вниз и вправо-влево уборка снега получается более качественной.
  5. Амортизационная полоса из резины по низу ковша. Эта деталь нужна, чтобы защитить агрегат от ударов, лопату – от поломок и деформаций, а дорожное покрытие – от повреждений.
  6. Удобство быстрого монтажа/демонтажа навески на мотоблок.

Перед началом изготовления, прежде всего, стоит определиться с размерами. Стандартно снегоуборочная лопата имеет ширину 100 см при толщине металла в 2-3 мм. Материал для изготовления следует выбирать высококачественный.

Первым делом нужно собрать необходимый комплект инструментов и материалов. Вам потребуется:

  • сварочный аппарат;
  • болгарка с дисками;
  • дрель со сверлами по металлу;
  • гаечные ключи;
  • плоскогубцы;
  • стальная бочка объемом 200 л или пустой газовый баллон;
  • толстый стальной лист небольшого размера;
  • отрезок квадратной трубы длиной 1 м и сечением 40×40 мм;
  • полоса железа – 850×100×3 мм;
  • лист толстой резины высокой прочности;
  • болты (М12, М10, М8), шайбы, гайки.

Помимо этого, нужно позаботиться о чертежах — найти желаемую конструкцию в интернете или начертить самостоятельно с учетом собственных пожеланий и условий работы агрегата.

Для изготовления ковша оптимальным материалом является металлическая 200-литровая бочка, поскольку эта емкость изначально обладает нужным изгибом. Если такую емкость найти не удалось, подойдет листовая сталь нужной толщины, но ее придется нагревать и выгибать под правильный радиус. При наличии бочки первым шагом нужно срезать болгаркой дно и крышку, чтобы получилась широкая труба. Далее ее нужно рассечь сверху вниз на три равных части. Две из них свариваются по периметру, а оставшаяся третья распускается болгаркой на несколько полос, назначением которых будет обеспечение конструкции нужной жесткости. Две полосы присоединяются к нижнему и верхнему краям отвала, а остальные распределяются по нему для усиления.

Для того чтобы обеспечить лопате дополнительную эффективность, по ее низу фиксируется нож. Он изготавливается из металлической полосы. В заготовке высверливается 3 отверстия диаметром 5-6 мм, расположенные друг от друга на расстоянии 100-120 мм. К ним фиксируется резиновая прокладка, а сам нож крепится к ковшу болтами.

Это интересно: окучник дисковый для мотоблока Салют.

Изготовив лопату, переходите к сборке крепления. Эта деталь изготавливается из трубы и посредством сварки прикрепляется к центру отвала. Далее закрепляется полукруг из толстого листового металла, в котором выполняется несколько отверстий для фиксации угла поворота ковша.

После этого из отрезка трубы изготавливается держатель Г-образной формы, который фиксируется короткой стороной в полукруге, а длинной закрепляется в раме мотоблока. Высота отвала регулируется при помощи двух болтов, фиксируемых в дополнительной детали, также выполненной из трубы — она надевается на держатель.

Как изготовить фрезы для мотоблока своими руками

Фрезы устроены несложно. Перед тем как собирать их, стоит ознакомиться с уже существующими деталями и их конструктивными особенностями.

Подходящие чертежи содержатся в тематических изданиях и на форумах в сети Интернет. После определения модели необходимо подготовить материалы для сборки. Если будут использованы фигурные детали, их следует заказать у мастера или выковать самостоятельно, если есть определенные навыки и доступ к специальному оборудованию.

Материалы, которые понадобятся

Перед сборкой следует замерить участок, который планируете обрабатывать, и на основании полученных данных начинайте собирать механизм. Чтобы получить максимально правильную конструкцию понадобятся:

  1. сварочный аппарат,
  2. болгарка,
  3. детали, которые будут выполнять роль разрыхлителей;
  4. длинная металлическая трубка диаметром 42 мм.

Основой для рыхлителей могут быть автомобильные рессоры, которые загибают и под углом приваривают к главной трубе.

Советы относительно изготовления

В первую очередь обратите внимание на правильность сборки. Избегайте любых отклонений, даже самых незначительных

Если проявить невнимательность, то нарушится ось

Устанавливая самодельные фрезы для мотоблока и фрезы для культиватора, важно не перепутать направление вращения зубьев

Рекомендуется изготавливать элементы с диаметром, не превышающим 500 мм. Это значит, что инструмент сможет войти в почву на 260 мм и захватить примерно метр за один подход.

Саблевидные ножи менее опасны в сравнении с другим. С ними опасность получить серьезную травму минимальна. Поочередное расположение ножей делает их вхождение в землю последовательным, удары и рывки отсутствуют.

Чтобы максимально продлить срок эксплуатации самодельных приспособлений, необходимо придерживаться нескольких простых правил, в частности, при запуске фризы должны находиться над землей, после этого запускаются обороты, медленно опускаются лопасти в почву, — так начинается обработка.

Процесс сборки

Как уже говорилось, работы начинаются с проведения замеров участка. После того как все вычисления произведены, можно приступать непосредственно к сборке. Используя сварочный аппарат, соедините ножи с заранее подготовленной трубой. Перед этим можно заточить кромки элементов под нужным углом.

Полученное приспособление нужно зафиксировать на узле сцепки — и работа может считаться выполненной. Чтобы убедиться в исправности системы, проведите пробный запуск и проведите регулировку.

Легко смогут собрать фрезы для мотоблока «Нева» люди, имеющие опыт работы с металлами. Упростить монтаж позволяют предварительно составленные схемы, а также набор качественных инструментов и материалов.

Собрать такой механизм, как фреза для мотоблока, можно и собственными руками, только необходимо ознакомиться с рекомендациями и неуклонно придерживаться последовательности в работе. Тогда устройство будет служить десятилетиями.

Культиваторы с активной фрезой

Культиваторы с активной фрезой могут работать на сложном участке земли. Это выполняется благодаря её комплектации. При этом практически полностью нет любых ограничений на использование данного вида модели. Особенно хорошо использовать саблевидные лезвия на мягких типах грунта.

При обработке участка земли с элементами каменистой породы или корнями сорняков, желательно использовать культиватор с активной фрезой. Это обезопасит порчу культиватора и не даст ему сломаться.

Такой вид зачастую используют на дачных участках. Внешне он выглядит как обычная изогнутая полоса из металла. При развитии большой скорости концы металлических полос способны глубоко входить в основание земли и уничтожать все, что попадается им на пути.

Это всё, что полезно знать при подготовке к обработке земельного участка. Выбирать тип и способ её производства придется читателю самому. Однако информация, которая была изложена здесь, будет очень полезной при осуществлении выбора. Особенно полезно понимать, что такое сборка фрезы.

Не стоит игнорировать написанные советы, поскольку это делалось в познавательных целях. Отличия конструкции культиватора и правила эксплуатации оборудования важны. При заботливом уходе, а также правильном задействовании, нужды в замене фрезы на культиватор не появится.

Разновидности фрез для мотоблока

Фрезы на мотоблок могут отличаться друг от друга по форме и конструкции, количеству ножей и их расположению. Они устанавливаются в задней части мототехники и зависят от вала отбора мощности. Лучший результат почворезы дают при увеличении скорости движения.

Общее устройство фрезы можно охарактеризовать как набор почвообрабатывающих пластинчатых ножей, размещенных под разными углами на лопастях, приваренных или закрепленных крепежными изделиями к вращающейся оси.

Лезвия плавно и поочередно входят в почву, что благоприятно отражается на трансмиссии мотоблока.

Выделяют 2 разновидности фрез:

  • активные, или саблевидные;
  • гусиные лапки.

Активные саблевидные

В стандартный комплект мототехники входят саблевидные фрезы. Они эффективны и популярны среди фермеров.

Почвофреза для мотоблока имеет разборную конструкцию, поэтому установка, обслуживание, ремонт и транспортировка максимально просты.

На вращающуюся ось вместо колес устанавливаются блоки, состоящие из 4 режущих механизмов под углом 90° друг к другу, скрепленных болтами, гайками и шайбами. Количество блоков с каждой стороны привода различно: 2, 3 и более единиц. На количество ножей и ширину модуля влияет масса техники и ее мощность.

Нож активной фрезы для мотоблока представляет собой изогнутую на концах полосу. Загибы направлены поочередно в разные стороны.

В заводских условиях лезвия производят из прочной легированной или высокоуглеродистой стали с обязательной термической закалкой и обработкой высокочастотными токами. При самостоятельном изготовлении насадки мастера рекомендуют использовать рессорную термообработанную и закаленную сталь 50ХГФА.

Гусиные лапки

Навесные механизмы под названием «гусиные лапки» используются сравнительно недавно. Высокая эффективность достигается за счет их специфической формы. Конструкция фрез — цельносварная и неразборная. Ножи выполнены в форме треугольника, расположенного на конце стойки.

Заводские стандартные фрезы имеют такие размеры:

  • ширина ножей — 41 см;
  • длина реза — 38 см;
  • высота орудия — 38 см;
  • вес — 16 кг;
  • номинальная рабочая скорость культиватора с фрезами — 2-5 км/ч.

Для изготовления почвенного орудия выбирают низкоуглеродистую сталь. Ножи самозатачивающиеся, при аккуратной эксплуатации их можно не точить.

Как собрать фрезы для мотоблока

Заводская фреза устанавливается, согласно инструкции по сборке. Для удобства работы пользуются специальными Х-образными козелками высотой 50 см, выполненными из дерева. Мотоблок устанавливают на сошник. Угол наклона должен составлять не менее 45°. Под рукоятку руля подставляют козелки и снимают колесо.

При сборке фрезы необходимо помнить, что оборудование состоит из правой и левой частей, которые скрепляются так, чтобы при движении техники вперед ножи своими режущими кромками входили в землю. Поэтому этот блок крепится по ходу движения.

Перед установкой фрезы на мотоблок своими руками необходимо проверить, чтобы пазы и отверстия на лопастях и лепестках навески соответствовали друг другу по диаметру. При неправильной схеме сборки мотокультиватор во время эксплуатации будет отклоняться от выбранного направления, процесс фрезерования обрабатываемой поверхности станет затруднительным.

Культиваторы и бороны

Культиватор-борона считается высокоэффективным оборудованием для мотоблока МТЗ-09Н. Она выполняет подготовительные работы при посадке сельскохозяйственных культур. В частности культиватор-борона для мотоблока МТЗ-09 позволяет: взрыхлять и выравнивать верхний слой почвы, выполнять подготовительные работы перед посадкой, убирать корень сорняков, удобрять почву, делать боронование, обрабатывать землю после сборки урожая.

От производителя

Сморгонский завод предлагает своим клиентам сразу два в одном: культиватор и борону. Это конструкция называет КБ-00.000.

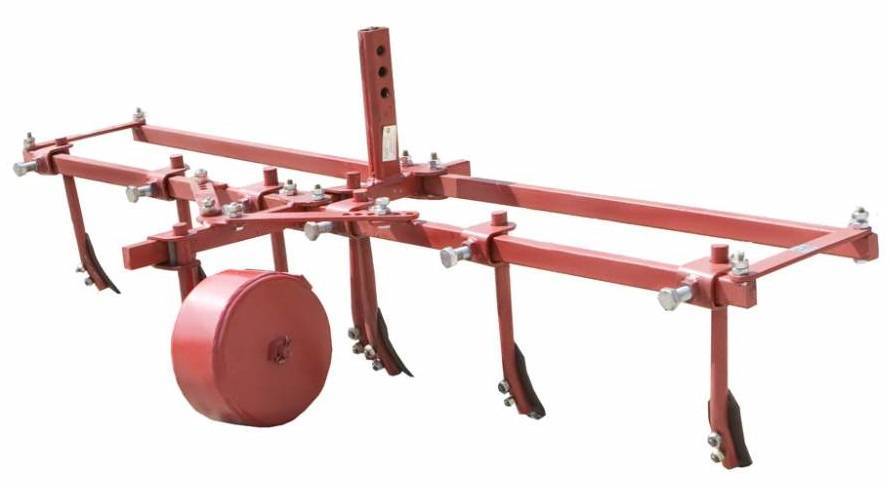

Особенности культиватора-бороны КБ-00.000

  • Ее размеры составляют 60 см в длину, 160 см в ширину и 50 см в высоту;
  • Ширина захвата может варьироваться от 80 до 150 см. Благодаря этому можно настроить культиватор-борону для мотоблока МТЗ в необходимом диапазоне работы. Если нужно выполнять более точное боронование между деревьями или кустарниками, то ножи ставятся рядом, а если более объемные работы, то дальше;
  • Глубину проникновения культиватора можно регулировать в диапазоне от 3 до 10 см;
  • Очень высокая производительность, с его помощью можно обрабатывать порядка 6000 м 2 /ч;
  • Устанавливается культиватор на мотоблок МТЗ с помощью универсальной сцепки. Она позволяет надежно закрепить его на весь период эксплуатации;
  • Это простая конструкция, работа которой проверена временем. В нее нет ничего лишнего, но в то же время она прекрасно справляется с поставленной задачей на любых грунтах, будь то глинистые или твердые.

Обзор культиватора-бороны КБ-00.000 для мотоблока МТЗ

Аналоги

Херсонская компания ОАО «Механический завод» предлагает свой вариант бороны для мотоблока МТЗ — БР1-2.

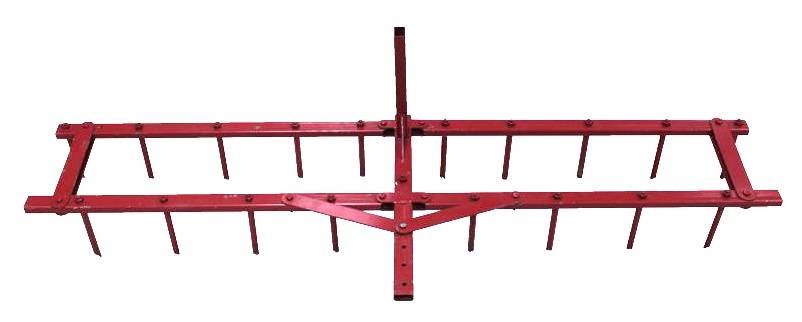

Особенности бороны БР-00.000

  • Это борона аналогично с КБ-00.000 имеет два ряда зубьев. Но глубина обработки у нее меньше, всего 2 см. Этого достаточно для работы со средними участками. При работе с большими площадями использовать ее не рекомендуется.
  • Это легкая конструкция, вес которой всего 20 кг. При изготовлении бороны БР 1-2 для мотоблока МТЗ использовались качественные материалы и комплектующие, что позволяет не допустить механические повреждения.
  • При агрегации бороны с мотоблоком МТЗ возможно проводить работы со скоростью до 4 км/ч.
  • Размеры этой бороны меньше, чем у КБ -00.000, и составляют 29 см в длину, 165 см в ширину и 40 см в высоту.

Самодельный вариант

Совсем не обязательно покупать культиватор с завода, можно изготовить его самостоятельно. Для этого необходимо немного материалов и труда. Ведь конструкция культиватора проста, и справиться с ее изготовлением сможет любой человек, кто хоть немного умеет обращаться с металлом.

Для изготовления культиватора достаточно взять стальную квадратную трубу. Соорудить из нее раму, а потом при помощи болтов подсоединить штыри, которые будут входить в землю. Рекомендуется использовать именно болтовое соединение, поскольку сварка не так практична, и в случае попадания каких-либо посторонних твердых предметов штырь может обломиться.

Далее к раме приваривается труба для сцепки Г-образной формы и делаются соответствующие отверстия для сцепки. Это несложные шаги, которые позволят сделать культиватор своими руками

Обработка земли мотоблоком Беларус МТЗ-09Н с культиватором

Вот несколько отзывов с форумов касательно работы культиваторов с мотоблоком МТЗ.

Виктор:

«У меня мотоблок с двигателем Хонда. И важным нюансом является наличие 2 сцепок на мотоблоке. И можно настроить одну из них под борону, другую под плуг. На других мотоблоках представлена одна сцепка и при работе в поле для их замены нужно было большое количество сил и времени. А сейчас достаточно снять палец, вытащить плуг, установить борону, поставить палец на место. Все! Не нужно носить с собой целый набор ключей и отверток. Когда я приобретал мотоблок, то вместе с ним еще предлагали купить почвофрезу. Но тогда финансово не потянул, слишком дорого было. А сейчас понимаю, что она и не нужна. Прошелся раз — вспахал, второй раз — пробороновал, и результат такой же»

Роман:

«МТЗ конечно надежный мотоблок, но очень тяжелый. При проведении боронования необходимо приложить большое количество сил. Ведь весит МТЗ более 150 кг. Да и мощность у него большая. В данном случае в настолько сильном оборудовании нет необходимости. И в этот момент я завидую соседу с его Невой весом 85 кг. »

Как точить фрезы

Прежде всего, отметим, что заточка почвофрез далеко не во всех случаях является необходимой. К примеру, в случае, если производится обработка тяжелого грунта мощным агрегатом, на котором установлены усиленные фрезы, в заточке нет никакого смысла — разницы в качестве культивации вы не заметите, только напрасно потратите усилия на заточку.

В то же время при работе с более легкой техникой заточенные режущие приспособления могут на некоторое время повысить эффективность культивации. Но нужно быть готовым к тому, что надолго заточки не хватает, через несколько часов активного использования ножи тупятся, и придется точить их заново, что довольно трудоемко. Кроме того, слишком острые ножи дробят корневые системы сорных растений, что не помогает борьбе с ними, а, наоборот, ускоряет их размножение.

Однако при желании точить почвенные ножи можно. Для этого следует снять фрезу с мотоблока, очистить от загрязнений и аккуратно произвести заточку каждого ножа при помощи наждачной бумаги.

Назначение и особенности

«Гусиные лапки» – одна из наиболее популярных разновидностей фрез, которая призвана обеспечить качественную вспашку земли на участке. Данный элемент представляет собой небольшую ось, на которую надеваются ножи. Именно они создают эффект разрезания земли, осуществляя подобным образом ее вспашку. Следует отметить, что при использовании мотоблока с подобными фрезами на дачной территории обработке поддаются не только грунты, но и растения на них. Поэтому очень много дачников используют данный агрегат для борьбы с сорняками.

Особенность «гусиных лапок» состоит в том, что они не разбираются на части, а отличаются литой конструкцией. В процессе производства применяется исключительно углеродистая сталь, что обеспечивает надежность и долговечность агрегата.

Еще одним преимуществом элемента считается его треугольная форма, гарантирующая отличное перемешивание почвы. Подобная конфигурация крайне актуальна, учитывая прочность твердого грунта.

Большинство дачников применяет мотоблоки с подобными фрезами для обработки территории, на которой будет высаживаться картошка. Некоторые считают, что такая отделка позволяет даже защитить будущий урожай от колорадского жука.

Роторная косилка для мототрактора

Это самый распространенный вид косилок, который не только пользуется большим успехом на рынке, но и активно изготавливается самостоятельно многими умельцами. Успех такого оборудования заключается в надежности и простоте конструкции, а также в высокой производительности.

Принцип работы такого устройства очень простой: на металлическом брусе (раме) крепятся несколько дисков. На шарнирах на дисках устанавливается несколько ножей ( 2 – 8 ) из закаленной стали. При вращении дисков ножи разворачиваются и срезают траву. Благодаря такому простому механизму роторную косилку в случае поломки можно исправить самостоятельно.

На сегодняшний день такие косилки продаются уже вместе с травосборником. Это вносит дополнительные удобства при работе с таким оборудованием. Также можно сделать роторную косилку своими руками, но об этом мы расскажем чуть позже.

Роторные косилки бывают однороторные и двухроторные. Первые слаживают покошенную траву относительно оборудования в одну сторону, а вторые – по центру между роторами.

Такие косилки предназначены для мототракторов мощностью 10 – 25 л.с. Модели такой техники различают согласно мобильности, функциональности, прочности и производительности. Среди полунавесных роторных косилок пользуется популярностью AgroService SB-1200. Среди бюджетных навесных косилок для минитрактора и в то же время качественных является DM 135.

Прицепные роторные косилки отличаются своей безопасностью и требуют меньше мощности от минитрактора. В основном вся работа происходит от тяги колес. Крепление такого оборудования может быть как сзади, так и спереди при помощи ВОМа.

  1. Болт М8-6gх16.58.016
  2. Шайба 8 65Г 016
  3. Лыжа правая
  4. Корпус трансмиссии
  5. Болт М8-6gх20.58.016
  6. Трансмиссия боковая
  7. Ремень А-950-II
  8. Шплинт 2,5х25.005
  9. Гайка М10-7Н.5.019
  10. Шкив
  11. Натяжное устройство
  12. Трансмиссия верхняя
  13. Прокладка
  14. Корпус редуктора угловой
  15. Трансмиссия главная
  16. Шайба
  17. Диск с ножами
  18. Шайба защитная
  19. Трансмиссия левая
  20. Лыжа левая
  21. Корпус редуктора
  22. Трансмиссия средняя
  23. Кожух

Как работать

После того, как фрезы установлены, заводим мотоблок. На первой скорости, прямо на фрезах, подъезжаем к началу участка. Если скорость для движения вперед всего одна, то делаем это на самых низких оборотах двигателя. Для работы мотокультиватора с фрезой выбирают скорость как можно выше. Включаем вторую скорость и, установив обороты двигателя на максимум, включаем сцепление.

Сошником выставляем желаемую глубину возделывания. Для начала ставим его на второе деление сверху. Чем короче часть сошника, обращенная к поверхности, тем мельче обработка. С его помощью мы создаем нагрузку и тормозим поступательное движение техники. Не имея возможности двигаться вперед, культиватор зарывается фрезами вглубь. Сошник — тот же якорь. Когда прошли полоску от начала участка до конца, то, если участок маленький, можно включить заднюю и вернуться.

Если участок большой, то двигаться удобнее по кругу. При возможности поворота руля в сторону, его желательно повернуть. Тогда оператор будет идти по твердому грунту и не топтать уже обработанную почву.

Бывает так, что почва тяжелая, а культиватор легкий. Тогда нужно навесить дополнительный груз в области фрез. Груз подбирать отдельными «блинами», по 6-7 кг.

Культивирование проводим с небольшим перекрытием обработанной зоны. Второй заход делаем так, чтобы одна из фрез шла уже по половине обработанной полосы. Ориентируемся на углубление, которое оставляет после себя сошник. Таким образом, вся почва будет обработана дважды. Так мы добьемся равномерной обработки грунта по всему участку.

Когда проводим культивацию междурядий, то на края сборки устанавливаем направляющие защитные диски. Они не дадут подрезать корни растений и не позволят агрегату отклоняться от заданной траектории.

Нужно ли затачивать фрезы на мотокультиватор?

Независимо от своих конструктивных особенностей, фрезы – это самозатачивающиеся приспособления. В связи с этим заточка режущих ножей оператором не требуется, так как это может только испортить состояние органов.

Единственное исключение – это очень старые фрезы, которые нужно точить только в случае, когда качество вспашки грунта значительно ухудшилось.

В этом случае заточка выполняется в такой последовательности:

  1. Сначала нужно снять оборудование с мотокультиватора, очистить его от грязи и обезжирить;
  2. Заточка будет выполняться по заводской метке, которая отчетливо видна на лезвиях;
  3. Далее необходимо подготовить инструмент. Лучше всего использовать для работы УШМ, предварительно оборудованную новым заточным кругом. Если этой насадки нет, то можно использовать обрезной круг, однако качество заточки фрезы им будет немного хуже;
  4. После этого нужно уложить очищенную конструкцию на неподвижную горизонтальную поверхность;
  5. Затем потребуется сделать замеры заводской заточки, используя для этого штангенциркуль;
  6. Во время дальнейшей обработки ножей нужно постоянно проверять их толщину, чтобы не снять лишние миллиметры металла;
  7. В конце потребуется включить болгарку и заточить ножи по заводской фаске.

Во время самостоятельной заточки нужно дать время для их полного остывания

Важно помнить, что металл под действием заточного круга быстро нагревается. Если не делать перерывы, то это может привести к перегреву и деформации стали

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
