Как сделать окучник для мотоблока

Зачем нужен окучиватель для мотоблока?

Указанный элемент используется для посадки овощей и ухода за ними. Работает он довольно просто: после установки дополнения и запуска мотоблока, деталь буксирует машину по обработанной территории с посаженными семенами, тем самым присыпая будущую растительность необходимым слоем влажного и немного рыхлого грунта

Подобная операция имеет немалую важность, ведь она позволяет защитить семена от негативного атмосферного влияния, повысить уровень кислородного насыщения, стимулировать рост

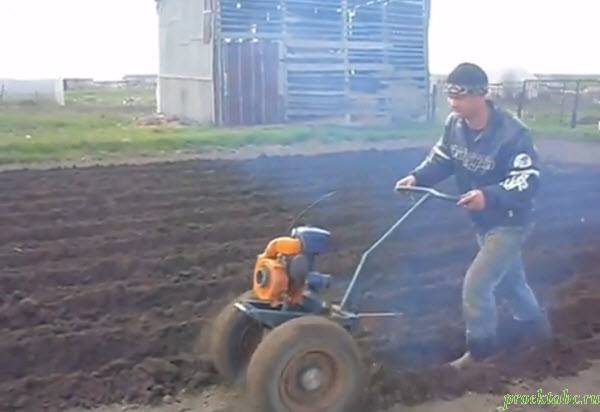

Специалисты отмечают, что окучивание мотоблоком также помогает избавить землю от лишней влаги во избежание загнивания. После обработки в грунт гораздо лучше проникают солнечные лучи, а некоторые вредные насекомые оказываются на поверхности, где их «убирают» птицы. Уничтожаются и некоторые сорняки, поэтому элементарную обработку можно смело считать частичной заменой использованию гербицидов

Важно отметить, что наиболее часто окучники используются для обработки картофельных посадок

Пошаговое изготовление листерного окучника

Простая конструкция листерного, или плугообразного окучника отдает ему предпочтение перед другими устройствами. Для его изготовления:

1. Берут лист железа, изгибают его в форме крыльев. Части обрабатывают болгаркой и сваривают в местах соединения
2. Чтобы прикрепить окучник к мотоблоку, необходимо взять кронштейн. Соединяем Т-образный поводок с ним двумя болтами.
3. Стопор вставляют в квадратную трубу и прижимают с внешней стороны.
4. Кронштейн с окучником поворачивают, фиксируя двумя болтами, так, чтобы поводок находился вдоль продольной оси.
5. Гайками закрепляют положение.

На деталях окучника можно сэкономить, заменив лист стали ненужной крышкой от кастрюли диаметром от сорока до шестидесяти сантиметров. Нехитрое приспособление изгибают с помощью молотка, затачивают края. Простой окучник готов к применению.

Кронштейном будет полоса стали в четыре миллиметра, а для полевой доски нужен лист, толще этих деталей на один миллиметр. Основной конструкцией, несущей нагрузку, будет стойка. Поэтом она должна быть надежна и устойчива.

Листерную модель окучника может изготовить даже несведущий в слесарном деле человек. Устройство препятствует перегрузке мотоблока, когда техника заглубляется в плотные слои грунта.

Конструкция и назначения ручного окучника

Ручной окучник — это достаточно примитивное приспособление, которое значительно облегчает труд огородников. Прямое назначение такого аппарата — окучивание картошки и других культур. Помимо этого, его можно применять для рыхления грунта и нарезки бороздок перед посадкой. Окучники бывают двух видов. Подбирать их следует с учетом общего объема работы и размера грядки.

Дисковый

Такой аппарат представляет собой поперечный брус, к которому кронштейнами крепятся два диска диаметром около 40 см. Они могут свободно вращаться, так как посажены на подшипники. Для работы с таким агрегатом понадобится 2 человека. Один обеспечивает движение окучивателя, а второй производит само окучивание.

Что такое картофелесажалка и для чего нужна, как сделать своими руками

Читать

Плюсами такого аппарата являются:

• высокая производительность;
• возможность регулировки ширины захвата и глубины;
• невысокое тяговое усилие для обеспечения движения.

Минусы также есть:

• сложная конструкция;
• высокая стоимость окучника;
• необходимость двух человек для работы с агрегатом.

Плужного типа

Окучник является отличным помощником для огородника и прекрасной заменой тяпки. Основой этой техники является стреловидный плуг. На нем в задней части закреплены рукоятки для управления. А спереди закреплено колесо, оно выполняет две функции: регулирует глубину обработки и служит дополнительной опорой для окучника.

Плюсы такого окучника:

• простота конструкции;
• небольшой вес;
• возможность работать с инструментом одному человеку;
• доступная цена.

К минусам можно отнести:

• необходимость приложить определенные силы для работы с окучником;
• отсутствие возможности регулировки ширины захвата на междурядьях.

Виды окучников, их характеристики

Если использовать окучиватель, то ряды посаженного картофеля будут ровными и расположенными на равном расстоянии друг от друга. Можно перечислить несколько основных типов окучников.

Чтобы правильно подобрать окучиватель для мотоблока, нужно отметить для себя их основные черты и характеристики. Моделей окучников насчитывается множество, но самыми распространенными являются следующие:

• листерные;
• дисковые окучники;
• пропеллерного типа;
• с варьирующейся шириной захвата.

С варьирующейся шириной захвата

Если говорить об окучниках, ширину охвата которых можно менять, то следует отметить, что они применяются для работы с мощными агрегатами весом более тридцати килограммов.

Пропеллерного типа

Выбирая окучники для картофеля к мотоблоку, следует учесть еще несколько моментов. Лучше использовать оборудование обтекаемой формы (хорошо подойдет плугообразный окучник), потому что они с меньшей интенсивностью выворачивают почву, что не позволяет ей терять влагу.

Кроме этого, отдать предпочтение стоит стальному инструментарию с листом большей ширины и с наличием подшипников. Размеры окучивателя соотносятся с величиной мотоблока и длиной возделываемой полосы земли.

Дисковый окучник

По сравнению с листерным вариантом, эта модель является более удачной. Считается, что он пригоден только для обработки грядок картофеля, однако он может пригодиться при окучивании любых насаждений. Использование дискового мотоблока намного проще. Диски уменьшают нагрузку на сам механизм, что продлевает срок службы устройства.

При создании ручного окучивателя своими руками есть возможность отрегулировать конструкцию так, чтобы при обработке рабочие элементы раздвигались на необходимую ширину. Одинаковые углы наклона дисков обеспечивают достаточную балансировку. По внешнему виду он напоминает раму, фиксирующуюся на колесах с подвешенными дисками. Во время движения по участку диски захватывают почву и пересыпают на место, где располагаются грядки картофеля или другой культуры. Окучиватель отлично измельчает и рыхлит грунт, поэтому его можно использовать круглогодично.

Читать также: Наушники с микрофоном как припаять провода

По принципу работы окучника, модели подразделяют на:

• однорядные – нерегулируемые конструкции, выполняющие одну операцию, состоят из 1 пластины;
• двухрядные – обработку ряда можно проводить одновременно с обоих сторон, приспособление позволяет выбрать оптимальный угол и ширину борозд путем регулирования подвижных пластин.

Как правильно пахать мотоблоком

Разобраться с процессом несложно. Сначала проводят первый контрольный проход на небольшой скорости. При этом устройство клонят влево. После технику клонят вправо и совершают второй заход. Проверяется результат – глубина и качество вспашки. При необходимости вносят корректировки.

При работе правый грунтозацеп не должен выходить за линию борозды, лучше двигать его посередине. При правильной настройке техника работает плавно, без скачков и резких движений.

Пахать мотоблоком с плугом

Одним из самых частых советов от опытных огородников является натягивание шнура вдоль борозды. Эта несложная операция поможет сориентироваться и сделать линию борозды ровной. Как правильно пахать мотоблоком с плугом: колесо мотоблока на следующих рядах идет по предыдущей полосе, поэтому так важна линия первой. Проводят ее по длинной стороне участка.

Основная работа проводится только после пробной борозды и устранения всех недочетов. Если скорость немного увеличить, это позволит вскопать ровнее, без больших комьев.

Пахать с фрезами

Их обычно применяют для небольших участков, в комплекте к тяжелым моделям они не идут. Настраивают строго по горизонтали, что сделает вспашку ровнее. Вспахать огород мотоблоком с фрезами полезно для удаления сорняков и большего разрыхления почвы. Чаще всего используют саблевидные или модель «гусиные лапки». Недостатком является лишь хрупкость и частый ремонт.

Вспахать землю мотоблоком с адаптером

Адаптер – это мощный прицеп к аграрному устройству. Его возможности сравнивают с работой трактора. При этом пахотный модуль закрепляют непосредственно к адаптеру. С его помощью увеличивается общая скорость вспашки – до 10 км/ч, более того, повышается уровень производительности и безопасности. Уменьшается только маневренность. Возможно крепление широкого круга навесных устройств и дополнений.Это интересно: как посадить картошку мотоблоком.

Советы по эксплуатации оборудования

Перед работой необходимо проверить затяжку болтовых соединений, настройку агрегата. Для этого следует обработать свободный от растений участок. Во время пробного захода внимательно следят за работой отдельных узлов. В случае обнаружения отклонений затягивают ослабленные соединения или повторно настраивают навесное оборудование. Все неполадки следует устранять немедленно.

Прежде чем приступить к работе, необходимо изучить инструкцию по эксплуатации и рекомендации по технике безопасности использования мотоблока. При обработке грядок соблюдают следующие правила:

1. Не делают крутых разворотов.
2. Переезды осуществляют в транспортном положении.
3. Перемещение агрегата на дальние расстояния производят в разобранном состоянии.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Посадка картофелесажалкой

Очевидно, что при помощи картофелесажалки высаживать картофель гораздо легче и быстрее, чем «по старинке» – при помощи лопаты и ведра с картошкой. Безусловно, картофелесажалка под мотоблок представляет из себя механизм, состоящий из нескольких деталей:

• бункер для корнеплодов;
• механизм подачи картофелин;
• разрыхлитель грунта;
• дисковый механизм для засыпания борозды грунтом.

Данный агрегат состоит из нескольких элементов Поскольку многие фермеры и дачники предпочитают самостоятельно собирать картофелесажалку, конструкции могут различаться, но принцип их работы один и тот же: в почве делается углубление, в него погружается семенной материал, углубление засыпается грунтом. Посадка картофеля делится на несколько шагов:

1. Подготовить почву для посадки традиционным для данного вида грунта способом — вспахать или бороновать.
2. Отрегулировать картофелесажалку — настроить глубину прокладываемой борозды и ширину между рядами.
3. В бункер для семенного материала засыпать картофель.
4. Расположить мотоблок на участке в месте начала посадки и приступить к высаживанию картофеля.

Чтобы сделать картофелесажалку для мотоблока, нужно иметь необходимые детали. Чертежей же в интернете достаточно, а сама конструкция довольно проста. Для сборки картофелесажалки своими руками, нужны следующие материалы:

• для сборки бункера — фанера или листовой металл 2-2,5 мм толщиной;
• трубы из металла диаметром 25-40 мм;
• проволока толщиной 5 мм;
• цепь (например, такая, какую ставят на двигатели);
• подшипники;
• профильная труба из стали, необходимая для сборки частей рамы, — с толщиной стенок 2 мм;
• колеса.

Также понадобятся инструменты:

• сварочный аппарат;
• болгарка (необходим диск по металлу);
• дрель со сверлами;
• плоскогубцы;
• молоток;
• отвертки.

Не забываем про соответствующий инструмент для сборки бункера При создании картофелесажалки для мотоблока своими руками первым делом надо составить проект. Выбирается тип устройства, задаются параметры картофелесажалки и наносятся на чертеж. Заметим, что проще всего изготовить картофелесажалку одного из двух распространенных и проверенных типов:

1. Картофелесажалка с ложечковой подачей семенного материала. Такое оборудование предусматривает наличие ремня с зафиксированными ложечками для закладки клубней в почву.
2. Картофелесажалка с плоскоременной подачей — предусматривает укладку картофелин при помощи горизонтальных ремней.

Опыт показывает, что наиболее удобны размеры однорядной картофелесажалки для мотоблока следующие:

• высота – 60 см (измеряется от нижнего края разрыхлителя до верхнего края бункера для картофеля);
• высота бункера — 27-30 сантиметров;
• ширина бункера — 22-28 сантиметров;
• сечение колеса — 15-20 сантиметров.

В основе конструкции такой самоделки лежит рама из профильной трубы — к ней и монтируют все остальные элементы устройства. Рама включает в себя два продольных лонжерона, соединенных тремя перекладинами. Если есть необходимость, раму можно усилить стальными профилями.

Как было сказано выше, бункер собирается из листов стали или фанеры, однако при желании можно использовать и пластиковую конусообразную емкость подходящего размера. Если такой емкости нет, части бункера вырезаются согласно чертежу и соединяются уголками. Независимо от того, металлический собирается бункер или фанерный, готовую деталь необходимо покрасить влагостойкой краской в один, а лучше в два слоя. А чтобы проросшие картофелины не повредились, внутреннюю поверхность бункера стоит отделать тонкой резиной. После того как деталь собрана, ее размещают на раму при помощи болтов.

Колеса можно собрать с несъемными грунтозацепами. Для этого нужен автомобильный диск, металлические полосы и спицы. Грунтозацепы — в их качестве подойдут металлические пластины из листовой стали — привариваются к основанию под малым углом. Однако при желании можно установить на устройство и готовые колеса подходящего размера — от садовой тележки или какого-либо другого инвентаря. К колесам приваривают ступицы, насаживают на каждую по два подшипника и крепят колеса к раме.

Помимо этих деталей, необходимы также рыхлители и держатели. Держатели выполняются из профильной трубы — нужно сварить из нее две квадратных штанги 50×50 сантиметров. Штанги, в свою очередь, привариваются с обеих боковых сторон рамы.

Рыхлители — это культиваторные лапы, изготовленные из листовой стали, которые собираются со стойками держателей при помощи болтов.

Так же вам понадобятся рыхлители

Ручной окучник для картошки. Самодельный ручной окучник из велосипеда

Окучивать картофель и грядки собственноручно очень сложно, однако изготовленный самодельно окучник значительно упрощает жизнь фермеру. Схема создания агрегата весьма проста.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

• культиватор врезается в землю;
• управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
• движение осуществляется за счёт имеющегося колеса.

Что понадобится для создания окучника?

Первым делом потребуется определённое оборудование и материалы:

• рама ненужного велосипеда (обязательно с рулём и одним колесом 26-28 дюймов);
• приспособления для сварки;
• ключи для гаек и болтов (если культиватор будет прикручиваться к креплению).

Одновременно с этим понадобится немного терпения и умение работать со сварочным аппаратом.

Предварительные действия

Для начала подготавливается рама от велосипеда: руль, седло, педали, заднее колесо снимается. Второе колесо разбирается и очищается – нужен только металлический обод.

Металлический обод лучше входит в почву, отчего окучник получит гораздо большую устойчивость и манёвренность, чем с резиной. Управлять таким агрегатом станет в значительной мере проще.

Процесс создания окучника

Процесс изготовления можно разделить на 5 этапов:

1. Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
2. Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
3. Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.

   Если культиватор будет прикручиваться, то затягивайте гайки максимально туго, иначе ручной окучник не протянет и пары дней. Именно здесь и приходят на помощь оба ключа: для болтов и гаек. Орудуя ими одновременно, удастся крепко и надолго закрепить детали.

4. Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
5. Заранее снятый руль туго закручивается на месте седла.

Создание культиваторной секции

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

• общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
• культиватор должен уходить под грунт на 10-15 см;
• угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее

Полезные советы

Если управлять окучником вдвоём, процесс окучивания значительно упростится и ощутимо повысится эффективность проделанной работы. Для работы ручным окучником в паре, нужно прикрепить к передней части агрегата обычный ремень.

К задней части можно прикрепить какой-либо груз. Таким образом улучшается врезание в грунт, отчего, опять же, повысится эффективность работы. Но одновременно с этим таким агрегатом будет сложнее двигаться вперёд из-за повышения массы.

Из велосипедного колеса и вилки

Если имеется передняя велосипедная вилка и колесо к ней, то можно создать окучник и по такой технологии:

• 2 трубы нужно заварить под тупым углом;
• к длинной трубе крепится руль от велосипеда (разумнее будет его приварить, чтобы не слетел при работе);
• к стыку обеих труб, внизу, прикрепляется/приваривается культиватор.

Итоговый результат работы будет похож на это:

Создать такой окучник гораздо проще, чем упомянутый ранее. Однако для разных целей следует применять разные типы агрегатов.

Какие есть виды окучников

Инструмент для окучивания грядок можно приобрести в магазине сельскохозяйственной техники или сделать собственными руками.

Существуют такие виды этой техники:

• однорядный;
• двухрядный;
• пропеллерный;
• роторный;
• дисковый;
• листерный.

Однорядный

Эта разновидность окучников часто используется для легких типов почвы. Борозды можно делать, окончив предварительное разрыхление почвы культиватором.

Двухрядный

Перед высадкой культур выполняет нарезку пары борозд. Кроме того, он используется для разрыхления и окучивания грунта. В устройство входит рама, на которой закреплены сразу два окучника. За счет этой особенности процесс обработки таким инструментом существенно экономит время. На мотоблок можно закрепить с помощью сцепки. Однако для работы данный вид окучника нуждается в большом сопротивлении. Потому его используют зачастую вместе с грунтозацепами.

Пропеллерный

Такие окучники работают за счет специальных пропеллеров. Под их воздействием вскапывают грунт и убирают сорняки, и только потом уже можно приступать к разрыхлению грядок. Данный вариант используется для мотоблоков с передним приводом и парой скоростей. Это обуславливается тем, что на последней скорости мощность растет почти до 200 оборотов за минуту.

На максимальных скоростях распашник можно задействовать и для того, чтобы перебрасывать почву из пространства между грядками в борозды.

Что такое окучник и зачем он нужен

Картофель — самая распространенная садовая культура, которую выращивают владельцы огородов на своих дачах и загородных участках. Земледельцы, которые каждый год сталкиваются с обработкой этих корнеплодов знают какой это нелегкий труд.

Обратите внимание! Пропольник дисковый — это специальная металлическая насадка на мотоблок, которую используют для распашки и окучивания грядок с картофелем.

Этот инструмент активно применяется в домашнем земледелии и облегчает нелегкий труд огородников. Среди земледельцев аппарат получил широкое применение, а «народные умельцы» научились самостоятельно изготавливать полезные насадки для мотоблока своими руками.

Дополнительно можно создать второй ряд для устройства, вследствие чего скорость работы инструмента повысится вдвое. В двухрядном окучнике к готовой конструкции добавить тяговые устройства, а крепления делать подвижными на шарнирах. Подвижность креплений, в данном случае, выполняет функцию регулирования рядов. В отличие от однорядного окучника двухрядный позволяет производить обработку грядок одновременно с двух сторон.

Мотоблочные окучники бывают:

• листерными;
• дискового типа;
• пропеллерными.

Дополнительные советы и предупреждения

После завершения самостоятельной сборки окучника, самым важным является пробная работа с ним на огороде. Успешное изготовление еще не дает гарантий качественной работы, ведь это зависит от совокупности многих факторов – погодных условий, состояния почвы, правильности заточки элементов окучника и т.д.

Прежде чем приступать к окучиванию, нужно пройтись по обычному участку земли. В ходе работе вы почувствуете правильность эксплуатации окучника, сможете отрегулировать оптимальные значения глубины и углов вхождения в почву.

Вторым немаловажным моментом является та скорость, с которой вы будете производить процесс окучивания. Правильно подобранный темп работы может быть не менее полезен в работе, чем само наличие окучника, ведь при высоких скоростях агрегат будет попросту разбрасывать землю в разные стороны, не осуществляя окучивание.

Окучник для мотоблока своими руками

Создание листерного окучника

• Основание делаем из металлического листа, толщиной от 3 мм. Оно будет встречать сопротивление земли, поэтому должно быть максимально прочным.
• Кронштейн изготавливаем из стальной полоски с шириной 4 мм, деталь нужно закалить.
• Полевая доска создается из металла толщиной 5 мм, ее закаляют в несколько этапов с помощью газовой горелки.
• Стойку делают из металла толщиной 8 мм, так как она является тем элементом, на который ложится вся нагрузка.
• Крылья для окучника создаем из стали толщиной в 2 мм, они должны соответствовать размерам выбранной схемы, ведь именно так их можно состыковать с основанием.
• Далее они немного выгибаются и привариваются к основанию.

Можно также изготовить двухрядный окучник, благодаря которому скорость работы вырастет в два раза. В этом случае нужно к готовой конструкции добавить тяговые устройства, а крепления сделать подвижными, что позволит регулировать ширину рядов.

Изготовление дискового окучника

Создавая такую модель, особое внимание уделяется отформовке дисков. Для них хорошо подойдут отработанные резаки от сеялки или дисковые пилы, которые крепятся на подшипники сальниками

• Диски нужно установить под углом, выдерживая расстояние между их нижними точками. Также важным условием является их симметричность, иначе мотоблок может немного вести в разные стороны.
• Все элементы нужно соединить с помощью сварки или болтов, диски соединяются регулируемыми переходниками.
• Закрепляются также винтовые тарлепы, поводок и стойки.
• Далее нужно использовать балку с крыльями, чтобы закрепить инструмент на мотоблоке.

Не менее важным моментом является правильный подбор углов наклона и глубины погружения, для чего на кронштейн насаживаются подвижные элементы с болтовой фиксацией.

Изготовление пропеллерных окучников

• Сначала изготавливаются оси, которые нужно подогнать к мотоблоку.
• Затем следует сделать стойку и основание, которые привариваются дуговой сваркой.
• Сразу следует выбрать расстояние между насадками, форму грунтозацепов и угол установки, что позволит максимально эффективно проводить рыхление земли.

Для удобства можно сделать несколько втулок с кронштейнами и разные наборы лопастей, что позволит совершать разнообразные виды окучивания.

Для того, чтобы правильно изготовить окучник для мотоблока, следует также просмотреть видео, в котором вы найдете полноценную инструкцию по созданию окучника.

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки .

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров. Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

2.1 Изготовление ручного окучника в домашних условиях (видео)

Главная / Оборудование / Окучиватель дисковый ручной для картошки своими руками

При выращивании картофеля существуют приемы, которые игнорировать и тем более упускать никак нельзя. Одним из них является окучивание подросших картофельных кустов, цель которого – создание воздухообмена в грунте. Если участок, занятый под посадку картофеля, небольшой, то многие обходятся своими силами и сапкой, но когда площадь достаточно обширная, тогда уже требуется механический помощник для облегчения физического труда и сокращения времени на обработку. Узнайте, как сделать ручной окучник для картофеля своими руками по чертежам и видео .
