Настольные насадки для заточки сверл
Если вы хотите восстанавливать сверла более качественно, обратите внимание на стационарные приспособления
Такую насадку можно закрепить на верстаке постоянно: для заточки вы просто подсоединяете патрон дрели. Если стационарное крепление неприемлемо – дрель укладывается на стол и фиксируется любым способом
Обратите внимание на то, что крепления к шейке корпуса в данной конструкции отсутствует. Поэтому незакрепленный инструмент может сорвать приспособление в свободное вращение вместе с патроном дрели. В насадке используются обычные цилиндрические абразивы
В некоторых конструкциях предусмотрено размещение двух наждаков (с разной зернистостью) на одной оси. Это удобно: нет необходимости менять диск для обработки разных сверл
В насадке используются обычные цилиндрические абразивы. В некоторых конструкциях предусмотрено размещение двух наждаков (с разной зернистостью) на одной оси. Это удобно: нет необходимости менять диск для обработки разных сверл.
Форма наждака позволяет затачивать не только спиральные сверла: вы можете восстанавливать перьевые насадки, и даже твердосплавные наконечники.
В последнем случае используются алмазные абразивы: с их помощью можно восстанавливать даже победитовые кромки.
Для установки угла заточки, в комплект входит подвижная направляющая для сверла. Оператору остается контролировать лишь силу прижима к абразиву.
Благодаря высокой точности обработки, данное приспособление можно отнести к разряду полу профессиональных. В комплекте есть несколько лотков и упоров для заточки различных предметов.
Можно производить восстановление фрез, отверток и стамесок.
Подобные насадки являются хорошей альтернативой мини-станкам для заточки. Вы как минимум экономите на электродвигателе (он у вас уже есть, в виде электродрели). А качество обработки сверла не уступает стационарным приспособлениям.

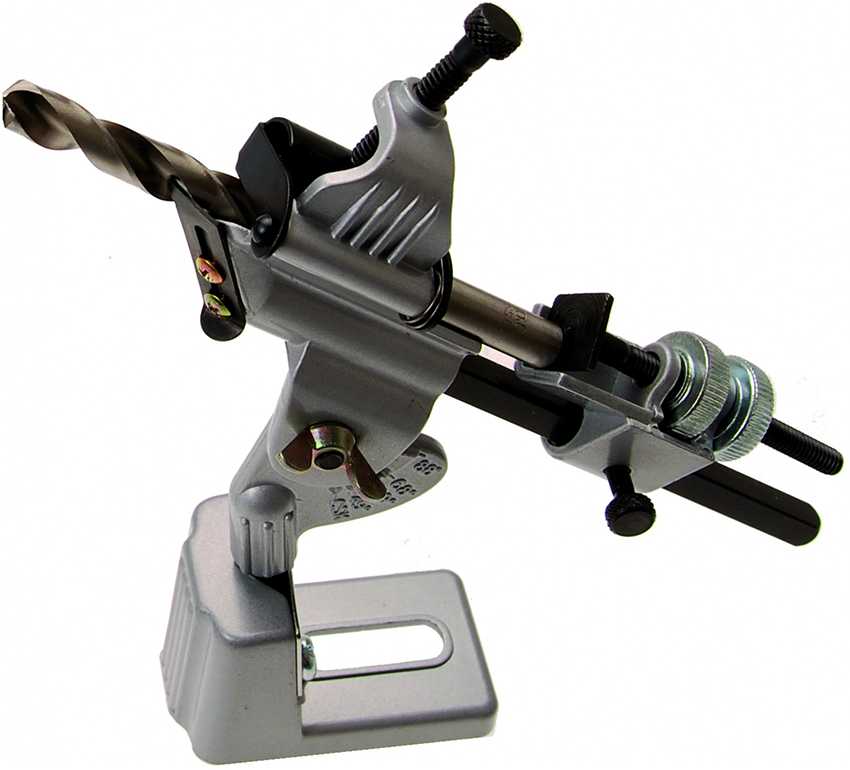

Стойка для заточки сверл: особенности конструкции
Стойки, как и другие устройства для заточки сверлильного инструмента, могут быть промышленного или бытового типа. Промышленные отличаются большими размерами, расширенным функционалом, позволяющим обрабатывать сверла различными способами. Бытовые гораздо компактнее, но имеют меньшее количество опций.
Обычно стойки идут в комплекте с точильными станками. Крепятся они на станину при помощи болтов и гаек. Сверло, подлежащее заточке, фиксируется в зажимном устройстве стойки.
Основными элементами конструкции являются:
- основание;
- стержень, непосредственно к которому посредством мобильных и стационарных зажимных устройств крепится сверло;
- упор;
- каретка и винт регулировки подачи;
- зажимные винты и гайки.
По аналогии с фабричным вариантом стоек умельцы пытаются подобное приспособление для заточки сверл сделать своими руками
В таких случаях особое внимание следует обращать на два узла конструкции и их функционирование:
- положение сверл устанавливается при помощи оси и винта регулировки;
- необходимый угол создается соответствующим наклонным положением основания.
Стойки продаются самостоятельно или в комплекте с точильными станками. Наиболее сложным моментом при самостоятельной сборке устройства является обеспечение точности обработки. В изготовленных на производстве стойках эти функции выполняет специальная шкала, составляющая часть конструкции. В самодельных конструкциях наиболее надежным будет применение шаблонов.
Помогающие устройства
Теперь пришло время сделать приспособление для заточки сверл. Оно подойдет 2 типам мастеров:
Новички, у которых не получается ровно держать подходящий наклон. Из-за этого кромка получается неровной и эффективность сверления снижается. Иногда сверло начинает работать еще хуже, чем до этого, а это снижает скорость работы. Приспособы будут полезны мастерам, которым приходится постоянно сидеть за наждаком. В этих случаях самодельные приспособления для заточки сверл — необходимость.
Приспособа на гравер и электродрель
Элементарное устройство для заточки сверла, которое весьма просто сделать, так как состоит оно всего из 2 частей:
- Корпус. Обычно он цельнолитой и сделан из пластика. В нем есть кольцо, которое фиксируется на цанге гравера и втулка с углом в 60 градусов. Сверло входит туда с упором, поэтому смещения не происходит.
- Маленький шлифовальный круг. Он стачивает часть металла.
Если нет гравера, есть приспособления для заточки сверл по металлу на дрель. Для них понадобится:
- Круглая труба на 50 миллиметров. Подойдет даже пластиковая сантехническая труба и заглушка к ней.
- Шлифовальный конус или фреза с наклоном в 60о.
В заглушке нужно насверлить дюз по окружности.
На основе гаек
Специфическое самодельное приспособление для заточки сверл своими руками, которое все же подойдет новичкам. Здесь понадобится сварочный аппарат, так как монолитный корпус долговечнее.
Чтобы сделать инструмент для заточки, действуйте по плану:
- Понадобится гайка большого диаметра, например, М 16. В ней необходимо вырезать треугольное отверстие. Нужно стараться попасть в 120 градусов. Чтобы это проверить, достаточно приложить сверло острием.
- Сверху приваривается еще одна гайка диаметром поменьше. Она понадобится, чтобы вкрутить прижимоной болт.
- Осталось вкрутить болт и готово. Гайка будет направляющей и заточка сверл своими руками пройдет куда легче.
Такой станок для заточки сверл своими руками может собрать каждый, но вот его эффективность под вопросом. Возлагать большие надежды не стоит, так как гайка тоже будет постепенно стираться.
Из дверной петли
Самодельное приспособление для заточки сверл своими руками подойдет тем, кто умет работать сварочным аппаратом. Далее нужно действовать по инструкции:
- Сначала петлю нужно укоротить. Одна часть послужит фиксатором подручников, вторая (отрезанная часть) – задает угол.
- К длинной части необходимо приварить металлический угол. В нем нарезается резьба, чтобы вставить болт. Диаметр не так важен, тут можно действовать по своему усмотрению.
- Далее устанавливается уголок, он будет направляющей плоскостью.
Вот подробное видео, как сделать станок для заточки сверл своими руками.
Стоит понимать, что это самодельное устройство для заточки – не полноценный инструментарий. Необходимо точило, а петля — лишь направляющая.
Также конструкция имеет 2 недостатка:
Подача осуществляется сверху вниз. Поэтому обратная часть кромки будет плоской, что вызовет перегрев. Понадобится использовать СОЖ или хотя бы солидол. Ровно ориентировать сверло не у всех получится, так как точность будет посредственной.

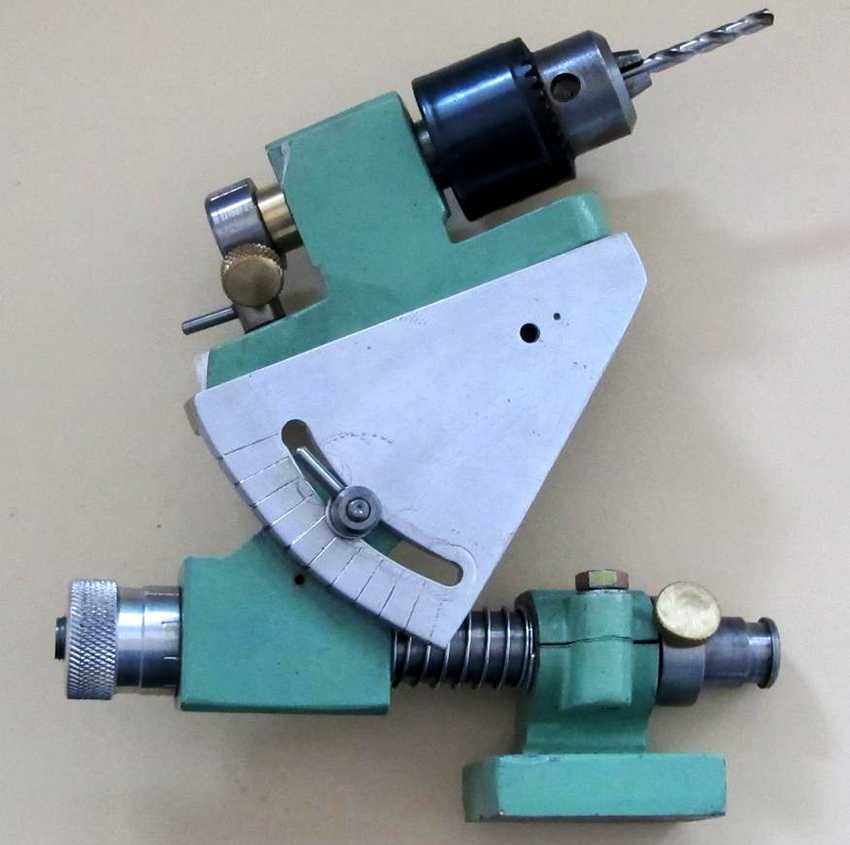

Стойка
Чтобы сделать станок для заточки сверл своими руками, нужно приложить усилия. Магазинные стойки дорогие (от 50 долларов). В домашних условиях они делаются буквально из хлама.
Стойка состоит из 5 частей:
- Упор. На него опирается сверло.
- Затяжная гайка с угломером. Просто сразу нужно выставить упор в том положении, под каким наклоном точить сверла по металлу.
- Зажим для оснастки. Чтобы не держать ее рукой и избавиться от случайных проворачиваний.
- Катерка. Дает возможность двигать оснастку.
- Основание.
Шаблон типа «кондуктор»
Простенькое устройство для заточки сверл, но по эффективности не уступает заводским направляющим. Изготовить ее можно из отрезка труб.
Для заточки сверла понадобится сделать следующее:
- Отрезок профиля обрезается под 60о.
- Должно получится так, чтобы профиль попадал под линию разреза.
- Кондуктор крепится к столику точила на винты или струбциной.
Теперь остается приложить острие к шаблону и просто проворачивать его.
Кондуктор для сверл по металлу своими руками делается просто, но новичку он облегчит работу в разы. Ему по силам любые диаметры, даже самые малые. К тому же, скоро вы сможете «набить руки» и заточка сверл своими руками не будет проблемой.
Как грамотно выбрать. Области использования
Средняя цена оборудования для затачивания – не больше 1000 рублей. Перед приобретением необходимо узнать соответствие покупаемого приспособления электродрели, для которой оно подбирается.
В магазине, безусловно, будет марка электродрели, аналогичная вашей. К определенным модификациям насадок в комплекте идут резервные наждачные камни. Это практично и продлит срок службы насадки.
Используя приспособление, необходимо не забывать, что оно не является профессиональным оборудованием для заточки. С самого начала это сборное устройство не предназначено на значительные нагрузки.
Как уже было сказано выше, подбирать насадку необходимо пропорционально модификации электродрели
Нужно уделить внимание устройствам именитых компаний. Большинство изготовителей электрического инструмента выпускают приспособления, которые безупречно подходят не только к собственным изделиям, но и к электродрелям иных компаний
Оптимальный вариант – если насадка входит в комплект самой электродрели. Перед приобретением требуется определиться с типом нужной заточки и диаметрами сверл, которые в большинстве случаев используются для того, чтобы эксплуатация насадки была предельно результативной.
Это интересно: Разновидности насадок на дрель и особенности их использования
Оценим потребительские свойства насадки:
Такие приспособления для заточки сверл имеют невысокую стоимость, и доступны для домашнего применения. К числу достоинств можно отнести простоту и оперативность использования.
Есть и недостатки:
- Заточка кромки может быть только линейной (плоской). Для диаметра до 5 мм это нормально, а более крупные сверла требуют конической заточки. На данном приспособлении это невозможно.
- Если вам необходимы разные углы заточки (для работы с различными материалами), придется покупать несколько абразивных дисков с разной степенью скоса рабочей поверхности.
- Вы не можете контролировать процесс обработки в реальном времени. Процесс выглядит следующим образом: вставил сверло, коснулся абразива, достал сверло, осмотрел кромку.

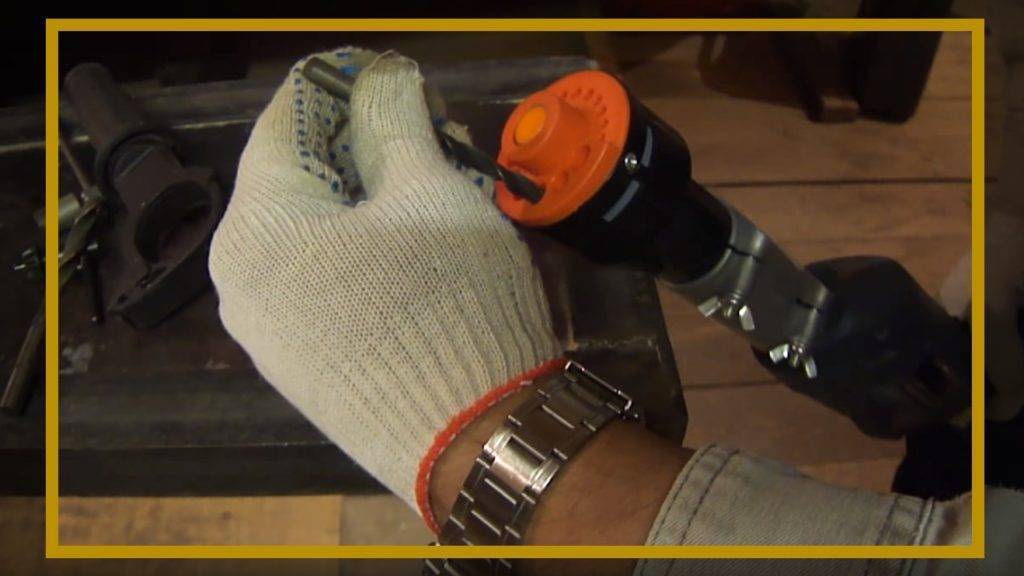

Работая с насадкой для заточки, необходимо зафиксировать дрель на верстаке (столе). Для этой цели можно использовать струбцину.
Это интересно: Садовый измельчитель своими руками — как создать функциональную конструкцию
Простое приспособление для заточки сверл из дверных петель
Видеоролик, демонстрирующий изготовление своими руками приспособления для заточки сверл из дверной петли, получил особую популярность. Хотя сам процесс и результат многие считают технически несовершенными, идея заслуживает внимания:
- Дверная петля укорачивается, одна часть используется для фиксации к подручникам, вторая (отрезанный элемент) дает возможность установить необходимый угол заточки.
- К большей стороне петли приваривается уголок, в нем нарезается резьба, вставляется болт – данная часть конструкции будет выполнять фиксацию к подручникам.
- Далее выставляется и приваривается уголок, который станет направляющей.
Конструкция дополняется шпилькой, которая фиксируется посредством сварки, гайкой и шайбой. Гайка и шайба позволят жестко установить сверло для обтачивания.
Основные претензии к данному довольно простому приспособлению для заточки сверл своими руками следующие:
- Сверло подается сверху вниз. Это делает абсолютно плоской заднюю поверхность. Такой инструмент в ходе работы будет сильно перегреваться.
- Приспособление служит исключительно для ориентации сверла. Качество заточки вызывает сомнения.
Устройство для заточки из дверных петель – одно из самых простых в изготовлении своими руками. Данный способ изготовления вполне может быть усовершенствованным, учитывая замечания технического характера. Выполненное из подручных материалов устройство может приобрести более совершенные функциональные возможности.
Насадка на дрель для заточки свёрл и её принцип действия
Дрель – универсальный инструмент, который при помощи различных насадок и приспособлений превращается в такой себе трансформер- многозадачник. Например, каждый мастер сталкивался с тем, что при частом использовании сверло требует заточки.
Если это мастерская, имеющая заточной круг, и мастер имеет навыки заточки на этом кругу, такой вопрос не возникает. Но в основном для домашнего пользования используют специальное приспособление, которое так и называется – насадка на дрель для заточки сверл.
В принципе ее конструкция простая. Это небольшой абразивный круг, у которого имеется специальная форма, при помощи которой сверло затачивается на нужный угол,который, заключен в пластиковый корпус.
Угол заточки зависит от материала сверла. Например, для стали это 130 градусов, для чугуна 118 градусов. От этого угла и выбирается насадка.Причем в корпусе имеются несколько отверстий для разного диаметра сверл. Это все насаживается на дрель при помощи муфты и является самой основной и сложной деталью.
Получается, что при помощи направляющих затачивается один режущий край сверла, затем вынимается сверло, поворачиваем на 180 градусов и затем второй край, и опять, до тех пор, пока качество заточки не будет оптимальным. При этом зажим патрона дрели полностью сведён.
Углы заточки указаны на корпусе
Конечно, можно использовать насадку и без муфты или с бесключевой муфтой, но судя по отзывам, качество заточки не будет столь хорошее да и работать неудобно с таким вариантом.
Недостатки и эффективность использования
Очень много мнений по поводу эффективности использования такой насадки. Одни считают приспособление бесполезным, другие, напротив, очень довольны его приобретением и считают очень удачным такое приобретение.
Устройство не очень дорогое, поэтому, естественно, есть некоторое недостатки в его конструкции.
Например, эту насадку нужно использовать только для заточки тех сверл, которые просто затупились. Если сверло совсем село, насадка здесь бесполезна. Можно, конечно, попробовать заточить, если уж очень нужно, но круга просто хватит на заточку 2-3 сверл и нужно круг менять. Затем , судя по отзывам, фиксация в большинстве приспособлений не совсем надежная.
Если нужно изменить угол заточки, это сделать невозможно, так, как сам круг выставлен на определённый угол. Но менять угол заточки нужно достаточно редко и поэтому большим недостатком это не считается.
Диаметры переходной муфты должны точно соответствовать патрону, иначе будет задевание. Но иногда нет возможности точно проверить размеры, что достаточно неудобно.
Сама конструкция считается неудобной, потому, что нужно взять в руки дрель, потом ее включить одной рукой, а другой направлять само сверло для заточки, причем при этом придерживаться соосности. Но это в том случае, если нет дополнительного кронштейна в комплекте, который и поможет зафиксировать дрель в определённом положении. Или же, при наличии сноровки приспособить подручные инструменты для её фиксации.
Но приспособление пользуется неплохим спросом. Во первых, компактное, мало весит и недорогое. И польза от применения такой насадки очевидна, поэтому купить насадку на дрель для заточки сверл стоит.
Насадка на дрель
Применяют его в «полевых» условиях, например при строительстве дома, когда в результате множества сверлильных работ затупилось сверло и, что бы поменять его, нужно потратить достаточное время на покупку нового. Намного проще тут же заточить его и продолжить работу.
Также это приспособление применяют в домашних хозяйствах, небольших мастерских. У хорошего мастера должно быть все под рукой. По отзывам мастеров, использующих насадку на дрель для заточки сверл, навык работы на насадке формируется очень быстро. Применив ее несколько раз, настоящий мастер всегда будет иметь ее под рукой.
Эффективность приспособления для заточки свёрл
Каждый эффективность работы оценивает, исходя из своих, каких то ему присущих, требований. Для одних эта конструкция очень слабенькая, чтобы использовать ее регулярно. Возможно, им следует приобрести немецкую насадку. Другие считают для своей деятельности очень незаменимым приспособлением, которое не раз выручало их.
Поэтому, исходя из тех отзывов, которые можно найти в интернете, можно вывести следующее — если не предъявлять к этому устройству слишком больших требований, то насадка показывает себя с хорошей стороны.Также, настоящий мастер сначала определится с теми работами, которые ему предстоят, а потом подбирает инструмент для их выполнения.
Инструменты
Для заточки используется два типа приспособлений: насадки либо упоры универсального назначения и узкоспециализированные устройства.
К простейшим приспособлениям относят ручной держатель. Данный инструмент служит только для удержания предмета в конкретном положении. Контроль заточки осуществляется визуально. Для этого применяется произвольный ориентир. Следовательно, для работ с данным приспособлением требуется опыт. К его достоинствам относят простоту, компактность, низкую стоимость. Основные недостатки состоят в низкой точности обработки и повышенных требованиях к навыкам исполнителя.
Упор для электрического точила представляет собой универсальное приспособление, служащее для фиксации инструментов и не рассчитанное конкретно на сверло. Многие модели имеют регулировку угла наклона и оснащены шкалой разметки. Это определяет лучшую точность работ, чем с ручным держателем, однако и в данном случае большое значение имеют навыки исполнителя. К тому же существуют более совершенные и универсальные варианты с дополнительной регулировкой высоты и рассчитанные на монтаж детали на верстак вместо корпуса наждака. Такие упоры совместимы с любыми электроточилами и позволяют обрабатывать фрезы, стамески, ножи, отвертки и др.
Полупрофессиональные направляющие для разных сверл представляют собой более совершенные инструменты в сравнении с рассмотренными выше. Они обеспечивают надежную фиксацию всех линейных параметров с выставлением значений по разметке и высокоточный контроль заточки (до мкм). Монтаж приспособления в желобе исключает его смещение или проворот. Предполагается линейное перемещение, контролируемое ограничительным упором либо исполнителем, и движение кромки по дуге. Данные приспособления обеспечивают хорошее качество заточки. Однако необходимы профессиональные навыки, т. к. для правильной обработки требуется учитывать тип сверла. Ввиду отсутствия автоматики направляющие относят к профессиональным приспособлениям. Однако существуют и полуавтоматические варианты направляющих, оснащенные точильной установкой. Они исключают необходимость установки упора на верстак и смены дисков.
Следует отметить, что все рассмотренные выше приспособления рассчитаны на стандартные электроточила. Ввиду этого предварительно следует установить наждачный диск.
Электро-машинки для заточки рассчитаны на восстановление спиральных сверл. То есть это узкоспециализированные приспособления. Основным их достоинством считают простоту применения, исключающую необходимость наличия специальных навыков и опыта пользователя. Это обусловлено автоматизацией устройства. Исполнителю нужно только поместить сверло в отверстие с учетом его диаметра. Это же исключает возможность ошибок, обеспечивая точность. Однако для большинства вариантов данных приспособлений отсутствуют настройки. Ввиду этого они более актуальны для бытового применения. Некоторые модели оснащены насадкой для ножниц и ножей. Существуют профессиональные варианты, предусматривающие возможность контроля оператором заточки. В рассматриваемых моделях сверло монтируется в индивидуальном картридже вместо общей обоймы. Они оснащены настройками угла заточки, глубины снятия материала, метода обработки кромки.
Еще один простой вариант для бытовых условий представлен насадками для заточки сверл. Насадка на дрель для заточки сверл включает кожух с наждаком внутри.
В промышленных условиях при интенсивном применении сверлильных станков приходится постоянно восстанавливать их рабочие элементы. Для этого служат стойки, представленные профессиональными стендами с заточными приспособлениями для различных вариантов. Они универсальны и высокопроизводительны, но весьма дороги.
Независимо от вида приспособления, которым пользуются для заточки сверла, контроль точности осуществляют с использованием шаблона. Он позволяет определить точность углов режущей части.
Важный параметр – угловая скорость наждака
Технология заточки сверл предполагает высокую скорость вращения в точке касания диска и рабочей кромки сверла. При этом, время контакта не должно превышать 2-3 секунд (чтобы сверло не перегрелось). Чем больше диаметр абразива, тем эффективнее обработка кромки. Поэтому предпочтительнее приобретать насадку, рассчитанную на крупные диски. Обычно корпус в таких приспособлениях выполнен в форме гриба.
Еще одно преимущество такого исполнения: на матрице можно разместить большее количество отверстий. Это позволяет расширить диапазон диаметров сверл, что повышает точность заточки. При небольшом количестве отверстий, в одном диаметре обрабатывается несколько размеров сверла. Например, в отверстии на 5 мм, затачивают сверла 4,2 мм, 4,5 мм, 4,8 мм. Возникает перекос по оси, угол кромки срезается не точно. Чем меньше шаг диаметров (соответственно, чем больше отверстий), тем качественнее будет обработка сверла.
При работе с абразивами большого диаметра, важно иметь запас мощности двигателя дрели. Тяжелый диск необходимо раскрутить, и поддерживать высокие обороты. Поэтому использовать такую насадку на инструменте мощностью ниже 600Вт не получится
Шуруповерты тоже не подойдут, поскольку ограничен верхний предел оборотов двигателя
Поэтому использовать такую насадку на инструменте мощностью ниже 600Вт не получится. Шуруповерты тоже не подойдут, поскольку ограничен верхний предел оборотов двигателя.
Конструктивные особенности
В домашней мастерской насадка на дрель для заточки сверл является вполне актуальной, так как большинство затупившихся изделий, попросту лежат без дела. При этом человеку приходится покупать новые и дорогостоящие сверла, которые также спустя некоторое время эксплуатации затупятся и станут неактуальными. Большинство мастеров попросту избавляются от таких расходных материалов, а некоторые прибегают к самостоятельному их затачиванию на наждаке. Для разрешения данной проблемы были изобретены специальные приспособления, предназначающиеся для заточки сверл.
Такое приспособление представляет собой несложную конструкцию, функциональная часть которой располагается внутри корпуса из пластика. В корпусе во вращение приводится абразивный круг, который имеет определенную форму, позволяющую создавать необходимый угол заточки. С торцевой стороны приспособления имеются специальные отверстия с определенными диаметрами под соответствующие сверла. Обычно насадка позволяет осуществлять затачивание расходных материалов диаметром от 3 до 10 мм. Абразивный круг или точило приводится в движение посредством дрели, для чего устройство присоединяется при помощи специальной соединительной муфты.
Отверстия для сверл имеют определенный угол, под которым происходит соприкосновение затачивающейся детали с поверхностью точильного круга в соответствующем положении. После того, как деталь будет установлена в отверстие подходящего диаметра, необходимо запустить дрель. Таким способом будет обработана одна из режущих кромок, после чего необходимо развернуть деталь на 180 градусов, и выполнить заточку второй кромки.
Плюсы и минусы использования
Оценивая рациональность подобных насадок на дрель для заточки сверл, следует отметить, что они вовсе не предназначается для постоянного и интенсивного применения. К ряду их положительных факторов можно отнести:
- Невысокая стоимость изделий. Это обусловлено простотой конструкции устройства.
- Простота применения. Пользоваться устройством очень легко, с чем может справиться даже новичок. В отличие от наждачного станка, выполнить затачивание на специальной насадке не только легко, но еще и быстро.
- Возможность использования приспособления для разного диаметра сверл. Немаловажный фактор, позволяющий осуществить заточку целого арсенала деталей из домашней коллекции при помощи одной насадки.
Среди минусов рассматриваемый инструмент имеет следующие недостатки:
- Невозможность осуществлять полноценную заточку. Хотя производитель и сообщает, что изделие предназначается для затачивания деталей, в действительности же оно обеспечивает только заточку кромок.
- Ненадежная фиксация изделия на патроне дрели. Большинство производителей выпускают насадки с пластиковым фиксатором, что делается для удешевления устройства.
- Невозможность изменения угла затачивания. Угол заточки уже изначально заложен в приспособлении.
- Трудности в применении. Чтобы воспользоваться насадкой, необходимо закреплять дрель в неподвижном состоянии, что позволит обеспечить удобство применения устройства. При этом одной рукой потребуется нажимать на кнопку «Пуск» на дрели, а второй придерживать затачиваемую деталь.
В целом, рассматриваемые приспособления являются достаточно эффективными, если использовать их строго по предназначению.
Использование приспособления
Несмотря на простоту конструкции приспособления для заточки сверл, справляется оно со своим прямым предназначением достаточно качественно, что подтверждает видеоролик в конце материала. Такое изделие будет помогать каждому мастеру, особенно при выполнении работ в полевых условиях.
При заточке сверл следует помнить, что данное устройство не является полноценным станком. Использовать его на постоянной основе не рекомендуется, так как это приведет к быстрому стачиванию наждака. Прибегать к применению устройства производитель рекомендует в случае отсутствия доступа к стационарному оборудованию. Применять в условиях производства такие приспособления вовсе не рационально, так как потребуется достаточно часто менять наждаки.

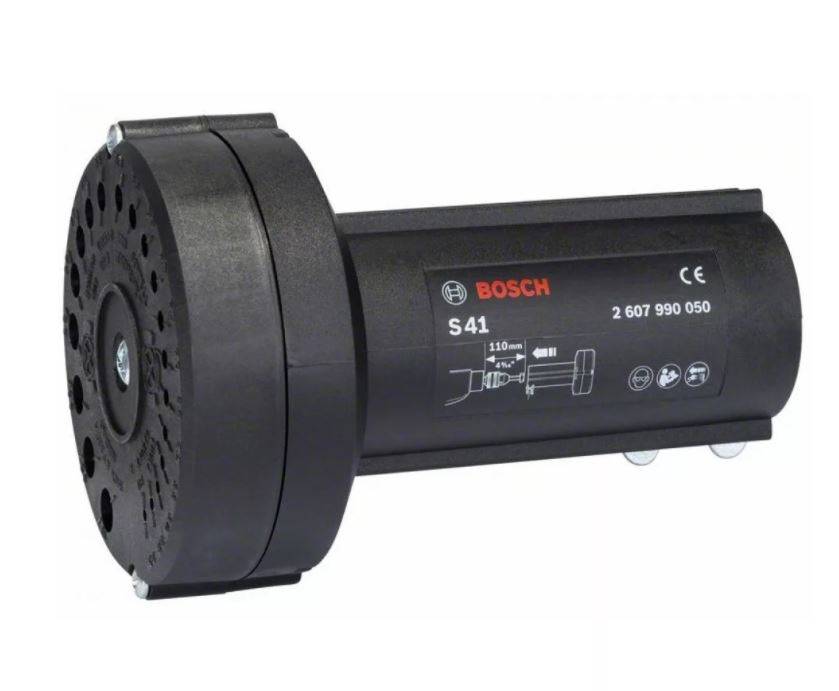

Точилка фирмы BOSCH
Из этого следует, что применять насадку для заточки сверл необходимо только в крайних случаях. Такими крайними случаями являются работы в полевых условиях, а также при выполнении работ по строительству, когда ограничен доступ к стационарному станку. В домашнем арсенале у каждого мастера обязательно должна быть такая насадка, которая позволит существенно упростить жизнь.
