Все о фрезах для дрели по металлу

Каким типом фрез обрабатывают металлические детали

В зависимости от насадки материал может быть обработан:

  • металлический;
  • бетонный;
  • пластиковый;
  • деревянный.

Чем тверже предмет, тем жестче должен быть режущий элемент. В производстве их разделяют по назначению:

Шарошки

1.Шарошками зачищают поверхность, снимают покрасочный слой, облицовку, такой комплект можно увидеть среди инструментов гравера или на бормашине у стоматолога.

Зенковки

2.Зенковками выполняют грубую работу, вырезают пазы, расширяют отверстия.

Фреза может быть разной по форме. Раньше их вид напоминал ягоду на тонком ростке с широким рабочим участком. С развитием технологий расширился фронт работ, возникла необходимость в разных конструкциях.

Когда появились обновленные модификации, их разновидности разделили по типу и назначению.

Торцевые

У торцевых на основании есть режущие лезвия с вертикальным расположением, которые снимают металлическую стружку, обтачивают плоские участки.

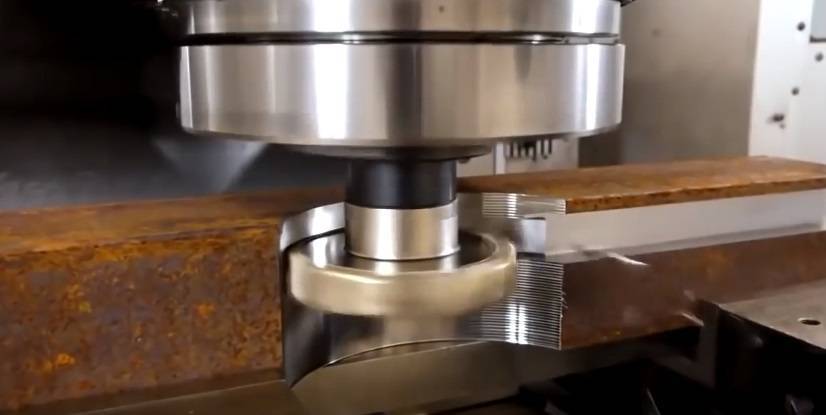

Дисковая фреза

Дисковая фреза создана с вращением по горизонтальной оси и резцами, установленными на цилиндре, они выполняют резку канавок или пазов.

Цилиндрические лезвия

Цилиндрическими лезвиями избавляются от лишнего металла в разном рабочем положении по прямой или винтовой режущей кромке.

Конусная фреза

Конусная фреза удобна для вырезки различных по глубине борозд, проходов, контуров на перпендикулярных плоскостях.

Действия могут происходить с главной режущей кромкой, которая расположена с боку фрезы или со вспомогательной торцовой частью. По этим сторонам находятся зубцы. Такой конический элемент назвали по форме геометрической фигуры. Фреза похожа на конус, широкая часть которого плавно переходит в суженный конец.

Фасонный резец

Для получения разных профилей применяют фасонный резец с продолговатой формой.

Лезвия со сверлом

Есть лезвия, которые совместили со сверлом. Ими сверлят маленькие полые пространства, формируют стенки с небольшой толщиной.

Корончатое сверло

Корончатым сверлом прорезают большие сквозные участки.

Фасонный резец

Угловой фрезой

Угловой фрезой, самой сложной по устройству, работают с наклонными поверхностями, вырезают угловой паз.

У фрезеровщика профессионала, как и у мастера в домашней мастерской, всегда есть весь набор режущих инструментов для выполнения различных по сложности задач.

Когда выбирают фрезу, прежде устанавливают:

  1. Назначение, диаметр основы. Ручная дрель не будет работать с насадкой для автоматического устройства.
  2. Конструкцию режущей кромки. Если зубья зафиксированы пайкой нужно проверить качество шва, чтобы кромка не отлетела в рабочем процессе.
  3. Уровень заточки режущих частей.
  4. Тип захвата в хвостовике.
  5. Марку материала насадки.

Чтобы подобрать хорошую фрезу нужно ориентироваться на известных зарубежных и российских производителей. У нас не все так плохо с качеством, но цена значительно ниже по сравнению с аналогичным иностранным продуктом.

Особенности работы с дрелью

При использовании дрели вместо фрезера надо учитывать особенности работы с этим инструментом

Важно помнить:

  • Число оборотов дрели меньше, чем у фрезера, поэтому резка будет идти медленнее.
  • Мотор электродрели перегревается при длительной работе. Требуется делать перерывы для охлаждения инструмента.
  • Подшипники вала редуктора рассчитаны на продольные нагрузки и могут выйти из строя при поперечном фрезеровании. Нельзя прикладывать большие усилия в поперечном направлении. Это увеличивает продолжительность обработки.
  • Патрон электродрели может не выдержать боковых нагрузок, что приводит к порче детали.

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.

Поскольку закрепить ее на валу мотора без переходника не получится, то его придется заказать у токаря.

Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Чтобы на мотор при работе станка не попадала пыль, можно уложить сверху двигателя небольшой кусок поролона.

Конструкция инструментов

Каждый из типов фрез по металлу для дрели, описанных выше, отличается особенностями конструктивного исполнения. Большим разнообразием с этой точки зрения обладают фрезы концевого типа, однако инструменты других категорий тоже выпускаются с режущими зубьями различной формы и конструкции.

Режущие зубья

Это основные элементы конструкции фрезы по металлу, за счет характеристик которых и обеспечивается ее способность выполнять обработку металлических изделий. По конфигурации режущих зубьев фрезы могут быть остроконечными и затылованными. Фрезы, зубья которых сформированы плоскими передней и задней поверхностями (остроконечные), имеют один большой недостаток: их переточка выполняется по задней поверхности, что приводит к изменению геометрических параметров зуба. По этой причине фрезы с остроконечными зубьями не могут часто подвергаться такой процедуре.

Слева фрезы с крупными зубьями для грубой обработки мягких металлов. Справа фрезы с мелкой насечкой для тонкого снятия заусенцев с твердых металлических поверхностей

У фрез затылованного типа плоской является только передняя поверхность режущих зубьев, по которой и выполняется переточка. Благодаря такой конструктивной особенности фрезы данного типа можно перетачивать неоднократно, не переживая за то, что их геометрические параметры изменятся в процессе выполнения такой процедуры.

Цельные и сборные инструменты

Фрезы по металлу, используемые для комплектации электрической дрели, могут производиться в цельном или сборном варианте. В первом случае их делают из одной металлической заготовки. Соответственно, их тело и режущая часть выполнены из стали одной марки. Такой подход к изготовлению фрез позволяет снизить их себестоимость, но отражается на их эксплуатационных характеристиках.

На стержни этих фрез можно закрепить шаровидные или сферические головки

Тело сборной фрезы выполняется из недорогих марок стали, а в качестве режущих элементов используются твердосплавные пластины, которые фиксируются на корпусе при помощи пайки. Несмотря на то, что стоимость сборных фрез выше, чем цельных, их приобретение является оправданным шагом во многих ситуациях, так как они отличаются более длительным эксплуатационным сроком и позволяют выполнять обработку с более высокой производительностью и точностью.

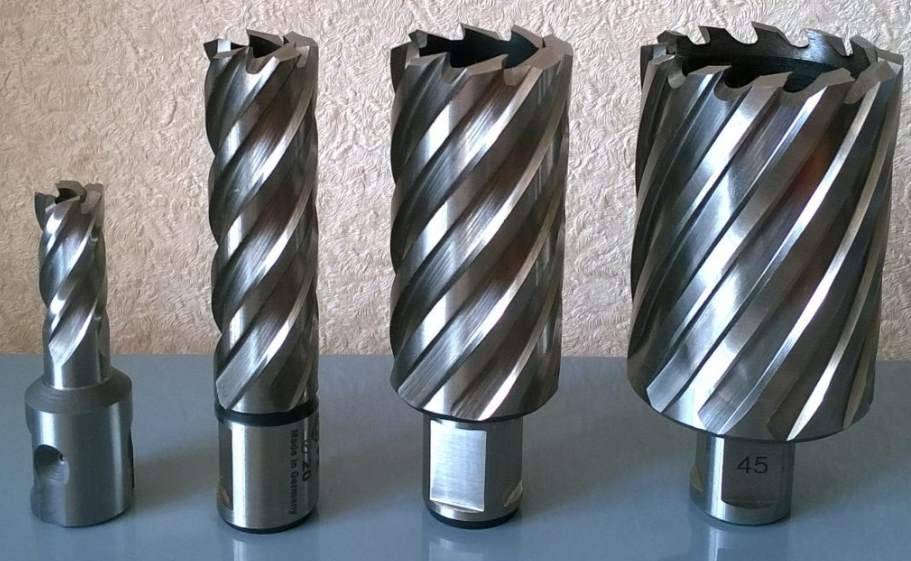

Кольцевые или корончатое сверло

Для получения отверстий в металлических заготовках применяются кольцевые фрезы, которые еще также называют корончатыми сверлами или коронками. В сравнению со спиральным сверлом, корончатое сверло обеспечивает повышенную производительность (скорость сверления в 4 раза выше), но самое главное, они позволяют сверлить отверстия больших диаметров.

Применяются кольцевые фрезы не только с ручным фрезером, но и магнитными дрелями. В быту кольцевые насадки можно применять на электродрелях, только при этом сверлить разрешается металл, толщина которого не должна превышать 4-5 мм.

В конструкции корончатых сверл имеются центрирующие сверла, которые играют роль керна. Рассматриваемые оснастки также выпускаются двух типов — с подшипниками и без. С подшипниками насадки применяются для работы на ручном фрезере с целью обрабатывания кромок детали. Безподшипниковые коронки позволяют производить обработку на любом участке заготовки, но для точных работ они не подходят.

Это интересно! Кольцевые фрезы пользуются популярностью в хозяйстве для сверления отверстий в листовых материалах. Чтобы просверлить отверстие большого диаметра в толстом металле, понадобится не только качественная фреза из твердосплавных материалов, но еще и мощные электроинструменты.

Разновидности фрез по металлу для дрели

В комплекте с электрическими дрелями сегодня используются различные типы фрез по металлу:

  • торцевые;
  • дисковые;
  • цилиндрические;
  • концевые;
  • фасонные;
  • угловые.

Наиболее популярными фрезами по металлу, которые применяются для комплектации дрели, являются инструменты торцевого типа с вертикальной осью вращения. С их помощью обрабатывают плоские поверхности, снимая слой металла требуемой толщины.

Фрезы с насечкой различного типа

Дисковая фреза, режущие зубья которой могут располагаться не только на ее боковой части, но и на торце, применяется для формирования на поверхности обрабатываемого изделия различных канавок и пазов.

Режущие кромки фрезы цилиндрического типа, которая используется для обработки плоских участков изделий из металла, располагаются на ее боковой части. По форме расположения режущие кромки могут быть прямыми или винтовыми. Более плавную и аккуратную обработку обеспечивают цилиндрические фрезы с винтовыми зубьями. Ось вращения таких фрез в процессе работы располагают в горизонтальной плоскости.

Фрезы цилиндрической формы могут быть с торцевыми резцами или без них

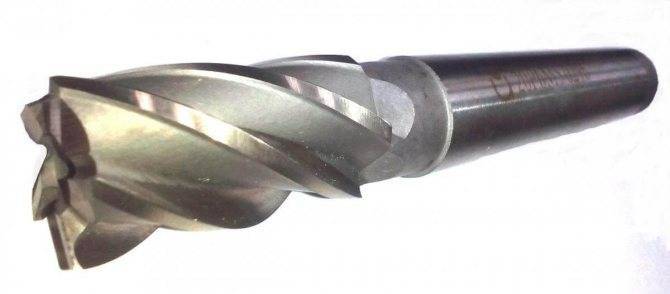

Концевая фреза по металлу, используемая для комплектации дрели, – это инструмент, при помощи которого обрабатываются глубокие пазы, уступы, контурные выемки, взаимно перпендикулярные плоскости. При выполнении таких операций задействуются как главные режущие кромки, расположенные на боковой части фрезы, так и вспомогательные на ее торце.

Фасонные фрезы, как следует из их названия, используются для обработки фасонных поверхностей. Поскольку фасонные изделия небольшой длины производятся преимущественно методом протягивания, то инструменты данного типа применяются для изделий, отличающихся значительным соотношением длины к ширине.

Фасонные фрезы для дрели

Угловые фрезы имеют более сложную конструкцию. Они используются для обработки наклонных плоскостей и угловых пазов. По своему конструктивному исполнению фрезы данного типа могут быть одно- и двухугловыми. Режущие кромки первых располагаются на их боковой конической части и на торце, вторых – на двух смежных конических поверхностях.

Специальные режущие инструменты

Следует отдельно отметить о существовании борфрез. Такой механизм устанавливают в электродрели или шуруповерты. Эти детали называют шарошками, а применяют для зачистки и шлифовки металлических поверхностей. Большую популярность приобрел инструмент у гравировщиков для нанесения надписей в ювелирной продукции. Гравировка выполняется при большой скорости вращения вала, но на маленьком по размерам приборе.

Борфреза может установлена в бормашину или дремель, это наименование она получила по названию немецкой компании.

Фирма специализируется на производстве фрезерного оборудования с оснасткой. Когда выполняют гравировку на металле берут инструмент с гибким валом, насадка используется со специальным креплением.

Есть примеры по изготовлению самодельных фрез:

  • разбирают зажигалку;
  • извлекают кремниевое колесо;
  • устанавливают на вращающуюся ось;
  • на фанерный цилиндр приклеивают наждачную бумагу, получают инструмент в виде шлифовального барабана;
  • точат дюбель — выйдет торцевая или отрезная насадка.

Подобным устройством можно воспользоваться в единичном случае, если намечается серьезный объем, таким же должен быть инструментарий. Тем более, что в заводских изделиях нет недостатка, стоят они не дорого.

Затылованные лезвия

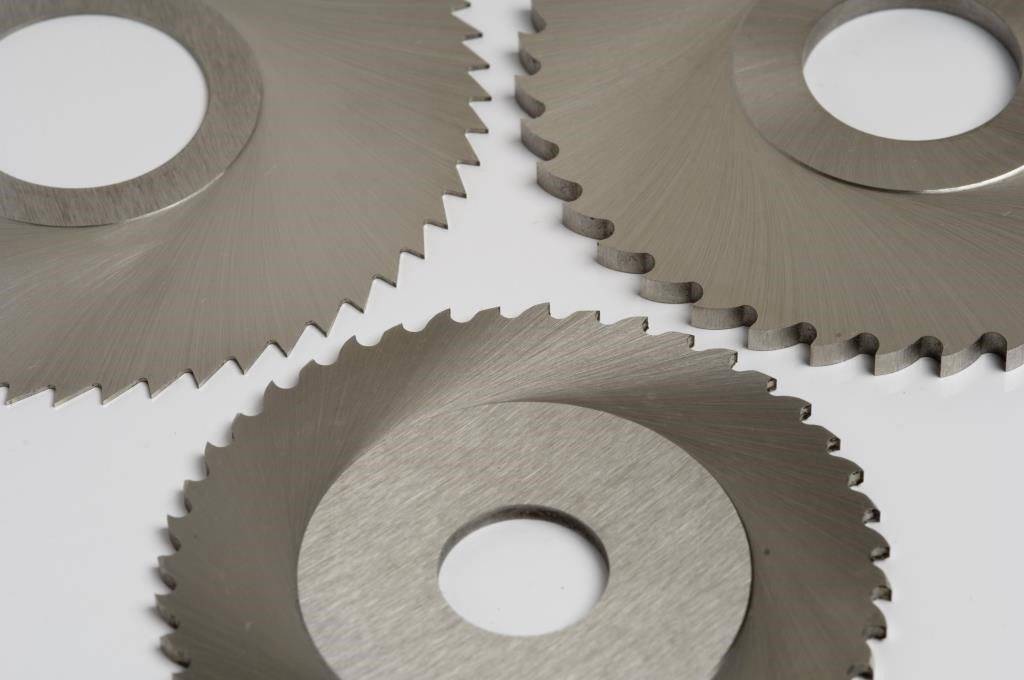

Отрезные

Отдельную разновидность дисковых фрез, назвали отрезными.

Создали такие элементы для обработки, болванок частично разделенных или разрезанных на фрагменты. Здесь отсутствует торцевая острая кромка, а зубцы устанавливают 3 видов:

  • большие;
  • малые;
  • средние.

Фрезы с большими зубьями применяют для обработки мягкого сплава, остальные идут на отделку чугуна или стали.

Угловые — конструкция и применение

Для подготовки канавок с угловым профилем применяются угловые фрезы по металлу. С их помощью производится прорезка стружечных углублений, а также выполняется развертка и зенковка. Для изготовления насадок используется быстрорежущая сталь. Отличительная особенность угловой фрезы в том, что рабочая часть имеет коническую форму. Угловые насадки сочетают в себе конструкцию дисковых и концевых фрез. Типичный представитель угловой фрезы — насадка ласточкин хвост.

Рабочая часть состоит из зубьев, расположенных по окружности насадки. Торцевая часть оснастки имеет увеличенную форму зубьев, которые уменьшаются в сторону к хвостовой части. Угловые фрезы бывают цельными и разборными, и отличаются они еще по диаметрам.

Различаются они также по такому признаку, как расположение режущей кромки. На основании этого признака выделяют одноугловые и двухугловые фрезы. Отличаются они тем, что двухугловые модели имеют режущую кромку, расположенную на смежных конических поверхностях, в то время как на одноугловой они находятся на одной поверхности. Отличаются насадки по углу скоса зубьев. Угол скоса может быть разным 30, 45, 50, 55, 60 и более градусов. Все зависит от поставленных технологических задач.

Это интересно! Фреза, которая известна под названием «ласточкин хвост», относится не к дисковым и угловым режущим оснасткам.

https://youtube.com/watch?v=HO-XXKEhfGI%3F

Для работы по дереву

Обработка деревянных заготовок не вызывает таких трудностей, как работа с металлом. С помощью фрез для дрели по дереву можно осуществлять и черновую, и чистовую обработку заготовок. Для ручного инструмента применяются фрезы, у которых хвостовик имеет диаметр 8 или 12 мм. При обработке различных материалов из древесины используются разные виды фрез. Виды фрез по дереву:

  • Калёвочные. Применяются для скругления углов.
  • Дисковые. Служат для вырезания различных пазов и канавок.
  • Галтельные — для создания полукруглых канавок.
  • V-образные. Используются для вырезания пазов на плоских поверхностях.
  • Шиповые — для выполнения пазов типа ласточкин хвост.
  • Кромочные — для обработки краёв изделий.
  • Цилиндрические — для обработки плоских поверхностей.
  • Торцевые — для производства углублений и выемок.
  • Конусные — снимают фаски с кромок.
  • Свёрла, предназначенные для выполнения отверстий в дереве.

Для выполнения различных технологических операций подбирается необходимый вид инструмента. При работе с режущим инструментом нужно соблюдать правила техники безопасности. В процессе обработки отлетают кусочки обрабатываемого материала, возможны и поломки режущего инструмента. В целях безопасности надо одевать защитные очки и перчатки.

Originally posted 2018-07-04 08:34:07.

Работа с фрезерной насадкой

Дрель предназначена для сверления отверстий большого и маленького диаметра. Этот электроинструмент не должен был использоваться для резки листового металла и фрезеровки. Однако с развитием технологий начали появляться различные насадки на дрель

Важно учитывать некоторые особенности при использовании этого инструмента в качестве ручного фрезера:

  1. Конструкция дрели и её подвижные элементы не предназначены для постоянных больших нагрузок. Из-за этого нельзя часто работать фрезой по твердым материалам.
  2. Если на электроинструменте установлен пластиковый редуктор, необходимо по возможности заменить его на металлический.
  3. Патрон для зажима сверл и фрез не выдерживает боковых нагрузок. Это необходимо помнить при работе, чтобы насадка не вылетела.
  4. Качество реза значительно хуже из-за малой мощности двигателя дрели.

При работе электродрелью в качестве ручного фрезера необходимо наблюдать за функционированием подвижных элементов и при их нагревании выключать инструмент.

Требования к дрели

Под фрезерованием понимается обработка предмета фрезой, она стоит в корпусе двигателя. Мастер управляет рабочими процессами, он регулирует скорость оборотов и глубину проникновения в заготовку. При работе на фрезерном станке двигается обрабатываемая часть.

Электродрель с насадками

Когда используют дрель, перемещают само устройство, которое должно подходить для фрезеровки. От этих операций требуется большая точность, где основное усилие приходится на привод.

Если в мастерской планируется выполнять небольшие фрезерные работы, которые не обещают серьезных нагрузок, подойдет обычный электроприбор.

Принцип работы такого инструмента основан на скорости движения вала, а обеспечивает её двигатель. От функциональной части передается нагрузка на установленный исполнительный механизм — сверло или фрезу.

Элементы оснастки

Это элементы оснастки, им предстоит выполнять конкретные действия с материалом:

  • углубленную выборку;
  • контурную выемку;
  • вырезку пазов или уступов.

Режущий элемент устанавливают с учетом:

  • мощности силового агрегата;
  • способов управления;
  • марки дрели;
  • центра тяжести.

Только на большой скорости можно чисто обработать предмет. На специальном станке достигают в среднем 25000 об/мин. У самой высоко оборотистой дрели такой показатель равен 4500 единиц. Ни на одной модели нельзя добиться такого же качества как на производственном фрезере, но она не всегда нужна в домашней мастерской и даже на строительной площадке. От ручного электрического инструмента, который передает вращательные движения оснастке требуется соблюдение условий:

  • вращение вала с минимальной скоростью 1500 об/мин., желательно чтобы обороты регулировались;
  • мощность механики с запасом прочности, так как фрезерование происходит с большими боковыми нагрузками;
  • установку патрона, который обеспечит надежный захват хвостовика.

Если фрезеровать дрелью в не том положении, неправильно направить силы сопротивления:

  • изменится вектор нагрузки, который выведет редуктор из рабочего состояния при дополнительном давлении на материал;
  • двигателю понадобится частое отключение, чтобы избежать перегрев;
  • якорь деформируется;
  • патрон не выдержит влияния чрезмерных усилий.

Чтобы вырезать в заготовках профильные выемки с разными углублениями, выборкой или желобами, нужно подобрать не только дрель, но и режущую часть в соответствии с конфигурацией и шириной.

Сталь для изготовления фрез

Для изготовления фрез применяются только и исключительно высококачественные материалы. К таковым материалам относятся высоколегированные стали, обладающие повышенной износостойкостью к температурному воздействию. Чтобы повысить прочность оснастки при нагреве, в состав сплава вводятся твердосплавные материалы — молибден, хром, ванадий, а также вольфрам.

Для достижения высокой твердости будущего изделия, в составе сплава должно присутствовать не менее 0,7% углерода. Если количество углерода меньше этого значения, значит готовая фреза будет недостаточно твердой. В состав сплава, из которого изготавливаются рассматриваемые типы оснастки, входят следующие вещества:

  1. Вольфрам с молибденом — за счет этих твердосплавных материалов достигается особая прочность, высокая износостойкость и красностойкость стали
  2. Хром — в состав сплава входит этот элемент, количество которого ограничивается до 4%. Хром в умеренном количестве позволяет получить повышенной прочности к прокаливанию металл
  3. Кобальт — влияет положительно на красностойкость, но при этом его большое количество негативно отражается на прочности. Кобальт подавляет углерод, в результате чего снижается прочность
  4. Сера и фосфор — в составе сплавов их количество должно быть ограниченным до значения 0,03%. Чем больше серы и фосфора в составе, тем ниже качество насадки

Для изготовления фрез применяются стали марки Р6М5, Р18 и Р12. Первая марка стали является самой дешевой, но при этом получаемая оснастка обладает низкой износостойкостью. Высокая износостойкость присуща для сплавов марки Р18, в составе которых содержится много вольфрама. Марка стали Р12 отличается повышенными показателями тепловой устойчивости. Разновидности рассматриваемых оснасток в работе показаны в видео ролике ниже.

https://youtube.com/watch?v=6kiNFGZFZ2s%3F

Подводя итог, нужно отметить, что фрезы по металлу стоят достаточно дорого, поэтому покупать устройства без предварительного выяснения его назначения, крайне нерационально. Каждый вид фрезы имеет не только предназначение, но и характерные технические параметры, которые нужно учитывать, перед тем, как купить насадку для обработки металлических заготовок. Зная о том, какие основные виды фрез по металлу выпускаются современными производителями, не составит большого труда выбрать их для выполнения соответствующих манипуляций.

Публикации по теме

На перфоратор переходник для закрепления сверла

Насадка на дрель для заточки сверл и ее эффективность

Насадки на дрель, шуруповерт и болгарку для полировки авто — виды и их выбор

Какие пилки для электролобзиков бывают отличие маркировка и назначение

Какой бывает сборка

Кроме того, что исполнительные механизмы различаются по геометрической форме, их назначение бывает для разного сырья. Такие факторы влияют на состав режущей части, которая может быть изготовлена из:

  • быстрорежущих металлов;
  • твердых сплавов;
  • минералокерамики;
  • металлокерамики (алмазные);
  • проволочного кардного массива.

Вид производства бывает:

  • цельным – идет один материал;
  • сварным – хвостовик и зубья делают из разного сырья, которые сваривают;
  • напайным – лезвия с основанием соединяют пайкой;
  • сборным – состоят из различных компонентов, на фиксацию идет стандартный крепеж – болты, винты, гайки.

Для литья подбирают сталь из высоколегированных марок с повышенной теплостойкостью.

Достигают усиленных свойств сплава:

  • молибденом;
  • хромом;
  • ванадием.

Фрезы закаляют для получения мартенситной структуры с увеличенной износостойкостью.

Термическую обработку выполняют по технологии:

  • светлой – после нагревания сталь охлаждают в специальном растворе;
  • прерывистой, чтобы не образовывались трещины на готовом изделии;
  • непрерывной – применяют в исключительных случаях по принципу ускоренного охлаждения;
  • ступенчатой – вначале заготовки находятся в горячей среде, затем их помещают на открытый воздух.

Чтобы изделия соответствовали высоким эксплуатационным характеристикам, они должны пройти через качественную закалку.

Из чего делают насадки и какие бывают типы фрез

Все виды фрез имеют режущие кромки, посредством которых осуществляется обработка металла. Зубья контактируют с металлом, срезая при этом слои разной толщины

Чтобы достичь такого эффекта, немаловажно изготавливать насадки из высокопрочных материалов. Для изготовления фрез по металлу используются такие виды материалов:

  • Быстрорежущая и углеродистая сталь
  • Минеральная керамика
  • Карданная проволока

Для обработки высокопрочных материалов применяются фрезы, имеющие алмазное напыление. Использование качественных материалов влияет на стоимость оснастки, поэтому хорошие фрезы никогда не будут стоить дешево. Низкокачественные насадки изготавливают из дешевых сплавов, что в итоге отражается на сроках службы оснастки

Именно поэтому перед покупкой фрезы по металлу нужно обратить внимание на производителя, а также на наличие сертификата качества, подтверждающих подлинность продукции

По конструкции рассматриваемые насадки классифицируются на три основных типа:

  1. Сварные — соединение рабочей части (резца) и хвостовика достигается посредством сварочного шва
  2. Цельные — изготавливаются путем литья готового изделия
  3. Сборные — их еще называют разборными. Их главное достоинство в том, что при притуплении зубьев режущей части, ее можно заменить

Сварные и цельные фрезы по металлу изготавливаются из разных материалов — хвостовик из одного материала, а рабочая часть из другого более прочного. Сборные также изготавливаются из разных материалов, а главное их отличие от сварных и цельных в том, что рабочая часть по мере износа может быть заменена. Соединение сборных фрез с хвостовой частью осуществляется разными способами, от чего применяются соответствующие соединители — болты, клинья или винты.

Это интересно! Сборные фрезы по металлу стоят дороже, чем цельные и сварные. Самые дешевые — это сварные борфрезы, так как их главный недостаток в том, что они имеют слабое место — сварочное соединение. Сварные шарошки — это отличный вариант для домашнего применения.

Безопасность при работе

  • После каждого этапа работы проверяйте фиксацию, или просто подтягивайте патрон с помощью ключа.
  • Дрель не оснащена защитным экраном (в отличие от ручного фрезера), поэтому работать следует в защитных очках и перчатках. Одежда со свободным рукавом недопустима.
  • Поскольку обороты небольшие, вибрации несбалансированной фрезы не сильно мешают. Однако при заточке кромок желательно выдерживать идеальную окружность. Ни один зуб не должен быть длиннее.
  • Дисковые фрезы с большой глубиной погружения на дрели использовать нельзя. При подклинивании инструмент просто вырвется из рук. Виноваты снова низкие обороты.
