Шланг для компрессора

Место для установки компрессора

Если лишнего места нет и компрессору отводится «единственный свободный угол», то деваться некуда — туда его и ставим. Но если у вас есть желание и возможность установить компрессор правильно — установите его в отдельном помещении.

Это помещение должно быть сухим и отапливаемым (большинство компрессоров выпускаются для эксплуатации в диапазоне температур от +5 до +40°C). По очевидным причинам нельзя допускать воздействия на компрессор атмосферных осадков. Помещение должно хорошо проветриваться, всасываемый воздух не должен содержать паров токсичных веществ, взрывоопасных газов и растворителей. По этой причине компрессор нельзя устанавливать непосредственно в зоне подготовки и покраски автомобиля.

Крайне важно обеспечить низкий уровень запыленности в помещении. Постарайтесь по возможности свести к минимуму количество различных «пылесборных» поверхностей – вся эта пыль в конечном итоге пойдет в компрессор и далеко не вся она будет задержана фильтром

Если обеспечить низкую запыленность в компрессорной невозможно, придется чаще обращать внимание на состояние воздушного фильтра. Засоренный фильтр не только снижает выходную производительность компрессора, но и приводит к поломкам клапанов

Место для установки компрессора должно быть горизонтальным и ровным. Для удобства технического обслуживания компрессор желательно установить на некотором расстоянии от стен (0,8 – 1 м).

Компрессор — сердце пневмосистемы. В то же время, без воздушной магистрали (ее можно сравнить с артериями), он так и останется лишь частью общего «организма».

Типы

Существуют различные категории магистралей для компрессорного оборудования. Как и большинство запчастей, компрессорные шланги классифицируются по немалому количеству аспектов. Наиболее распространенные воздушные решения: резиновые. Резиновый вариант очень недорогой. Если говорить о таких решениях, то существует несколько типов шлангов, которые можно использовать для пневмоинструмента либо для краскопульта:

  • витой, или спиральный;
  • прямой для формирования пневмомагистрали.

А также гибкие воздушные шланги могут делиться по категории материала, из которого изготовлены. От данного момента будут зависеть ряд эксплуатационных качеств, в том числе длительность эксплуатации. По этому критерию существуют три категории шлангов:

  • армированные;
  • спиральные полиуретановые;
  • рилсановые;

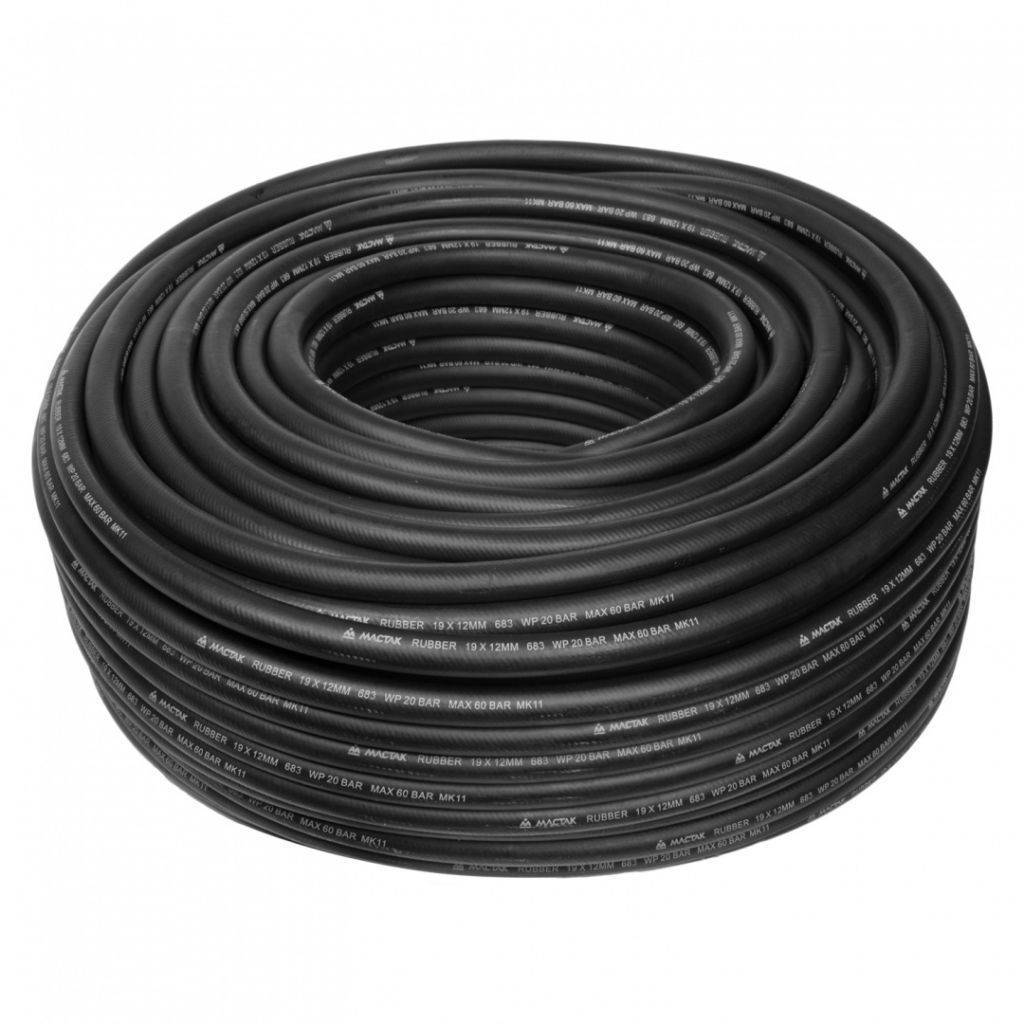

  • резиновые;
  • кислородные.

Прямой пневматический шланг для создания пневмомагистрали получил довольно широкое распространение. Его основными особенностями будут большой диаметр и высокая способность пропуска. Используются такие решения в системах высокого давления. Часто этот вариант может быть армированный, что позволяет существенно повысить его устойчивость к перепадам температур. Обычно такие решения встречаются в промышленности. Такой рукав можно назвать универсальным решением, которое подходит для различных сфер.

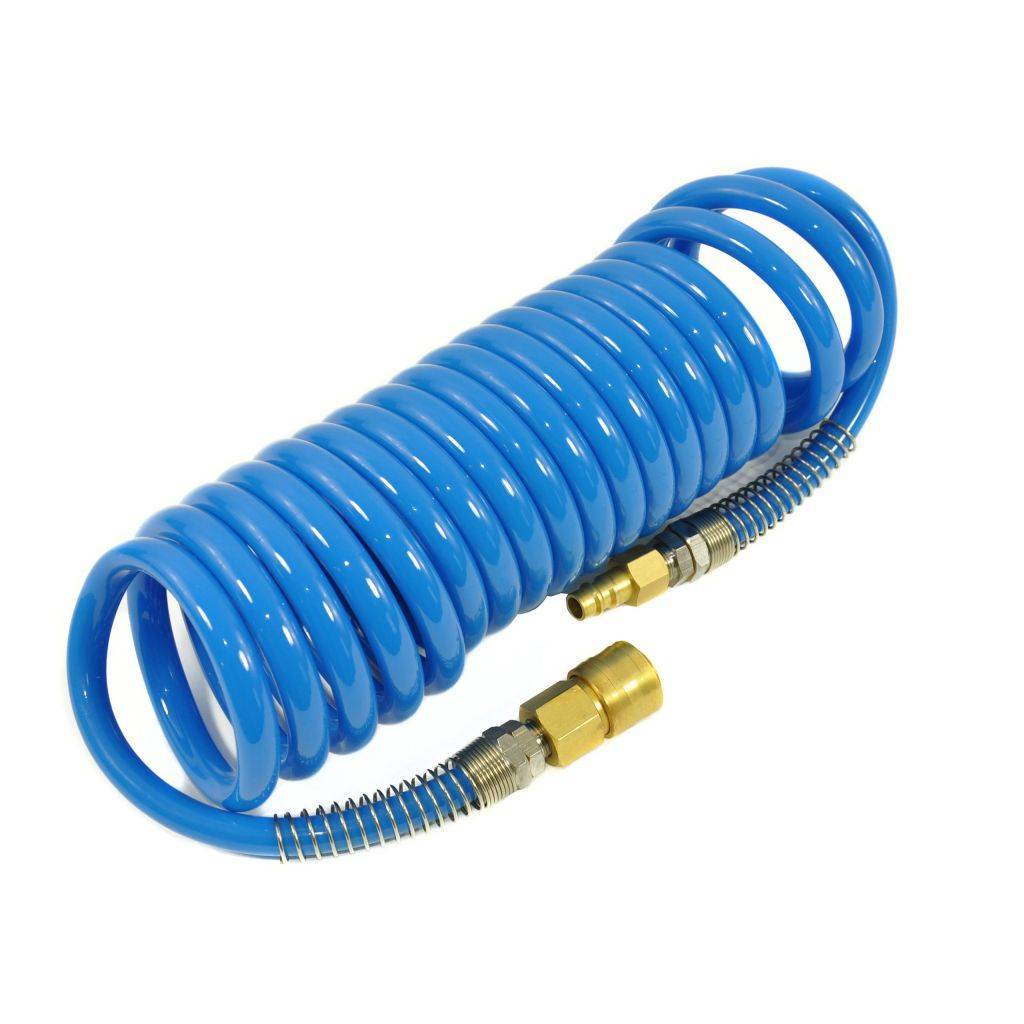

Витой спиральный шланг встречается почти в любой автомастерской. Его применение характеризуется следующими особенностями:

  • как правило, такой вариант шланга монтируется в качестве основной части пневмооборудования, где одной из составляющих является компрессор;
  • витая спираль делается по технологии, которая не позволяет шлангу выпрямиться в момент его применения;
  • благодаря самоскручиванию обеспечивается максимальная компактность шланга, что упрощает его применение и хранение;
  • так как такой покрасочный шланг не нужно постоянно скручивать, это позволяет сэкономить время.

Однако у такого вида есть определенный недостаток: небольшой диаметр. В то же время прямые трубки магистрального типа обходятся дешевле, и у них большая способность по пропуску.

Витые шланги также широко востребованы. Рилсановые шланги обычно можно использовать для подключения к различным пневматическим инструментам, потому что они могут выдерживать высокое давление: до 20 бар. Кстати, поэтому их часто применяют с манометром. По этой причине, как его еще называют, полиуретановый шланг используется чуть ли не в любой сфере промышленности.

Гибкие магистрали для краскораспылителей спирального вида чаще всего будут востребованы, когда пневматический инструмент работает на немалом расстоянии от компрессорного оборудования либо магистрального штуцера. Это можно объяснить способностью подобных изделий увеличивать собственную протяженность благодаря растягиванию. Если они находятся в ненатянутом состоянии, то сразу приобретают свои обычные размеры. Подобные решения не сильно деформируются и при слишком активной эксплуатации.

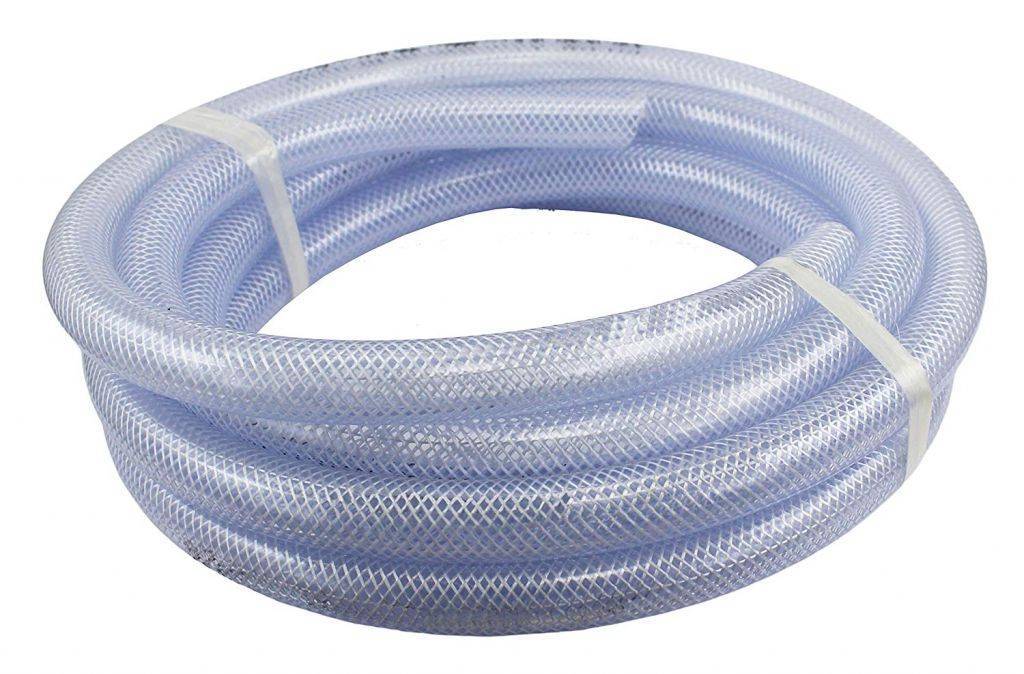

Армированные покрасочные шланги отличаются долговечностью и гибкостью, поэтому обладают высокой стойкостью к износу. У рассматриваемых изделий еще и довольно высокая способность пропуска. Они также устойчивы к воздействию веществ абразивного типа и воздействию атмосферных факторов.

Если вести речь о гаражных условиях, то там обычно используются армированные магистрали двух типов: пластиковые и резиновые. Иногда используется также полиуретановый или силиконовый шланг. Основным недостатком таких шлангов будет большая масса, нежели у обычных вариантов. Такие решения обычно относятся к профессиональным и замечательно могут использоваться для покраски автомобиля. Их такие можно применять с баллонами с кислородом.

Существуют и армированные пластиковые решения для краскопультов, которые существенно меньше стоят, чем упомянутые варианты. В этом и будет их основное преимущество. Но следует брать в расчет, что у них очень большая чувствительность к температурным изменениям, которым подвержена природная среда. Если на улице холодная погода, то они застывают, теряя эластичность.

А если на улице жарко, то они слишком сильно размягчаются, что может стать причиной разрыва под давлением, когда осуществляется эксплуатация провода. Например, если речь идет о покраске автомобиля. По этой причине работы в жаркое время года в случае использования краскораспылителя, оснащенного приспособлением подобного вида, необходимо осуществлять в помещении либо в тени.

Отдельные модели шлангов

Далее рассмотрены некоторые модели рассматриваемых приспособлений для краскораспылителей.

Шланг прямой RUBBERFLEX

Существует два вида бухт такого шланга: в 10 и 100 погонных метров. Первый вариант рассматриваемого изделия для краскопультов оснащен вращающимися фитингами F1/4», а также повышающими прочность мест соединения шланга с разъемами пневмоинструмента пружинами.

Как внутренний, так и наружный слой обоих вариантов шланга RUBBERFLEX состоит из резины EPDM и усилен сеткой из полиамидной нити. Внутренний диаметр рассматриваемого приспособления для краскопульта составляет 10*15 мм. Давление на разрыв равно 30 бар, а максимальное рабочее давление составляет 15 бар. Данное изделие можно использовать в диапазоне температур от -25 до 140 °C.

Гибкий двойной резиновый шланг SBR/ERDM

Данное изделие предназначено для краскораспылителей системы SP. Он имеет длину 10 м и способен выдерживать давление до 20 бар. Шланг оснащен фитингами F1/4».

В данный комплект входит шланг для сжатого воздуха диаметром 6814 мм из резины и рилсановый шланг диаметром 8*10 мм.

Шланг для аэрографа GRAPHIQUE

Представляет собой мини-шланг, предназначенный выполнять функции воздушной магистрали между компрессором и кистью аэрографа. Имеет диаметр 4*6 мм.

Полиуретановый прямой шланг с соединениями F1/4»

Изделие с двумя вращающимися креплениями, усилено полиэфирными нитями, диаметр составляет 6*10 мм, длина — 10 м. Работы с данным приспособлением можно осуществлять в диапазоне температур от — 25 до 60 °C . Максимальное рабочее давление составляет 60 бар.

Пневматический шланг в катушке для подачи сжатого воздуха

Рассматриваемое приспособление представляет собой катушку с заключенным в нее шлангом. Его преимущество состоит в том, что катушка повышает удобство работы с пневмоинструментом и хранения самого шланга, а также его долговечность благодаря тому, что обеспечивает ему защиту, снижая износ как в процессе эксплуатации, так и при хранении и транспортировке.

Инерционная катушка имеет пластиковый корпус, в то время как шланг состоит из полиуретана. Катушка оснащена блокировкой вытянутого шланга. Длина подводящего шланга составляет 1 м, а основного — 15 м. Его внутренний диаметр равен 3/8», а внешний — 1/4». максимальное рабочее давление составляет 1,7 мПа.

Шланги для профоборудования

Для профессиональных нужд спиральные шланги с внутренним диаметром до 6 мм не подходят, т.к. они не в состоянии подавать требуемое количество воздуха. Многие профессионалы для работы выбирают резиновые пневмопроводы с армирующим слоем, рассчитанные на рабочее давление 10 бар. Несмотря на то, что компрессоры выдают до 8 бар, у шлангов должен быть запас прочности.

В профессиональных малярных мастерских нередко можно увидеть подключение при помощи стандартного кислородного шланга. Это довольно качественное изделие, соответствующее ГОСТу. Прочие виды резиновых трубок используются редко, поскольку они либо слишком тяжелые и не гибкие, либо перегибаются.

Выбирая шланг для конкретного компрессора и краскопульта, необходимо учитывать диаметр штуцеров и прочих разъемов, при помощи которых придется подсоединять различное оборудование. Чаще всего используют быстросъемные фитинги типа «папа» и «мама».

Стандартная система для покраски авто состоит из компрессора, влагоотделителя и краскопульта, которые соединяются между собой шлангом. Соответственно, требуется два шланга – один от компрессора к влагоотделителю, другой – от влагоотделителя к пульверизатору. Количество фитингов определяется, исходя из имеющегося оборудования (иногда фитинги входят в комплект, иногда – нет).

Для коммуникации часто используют и резьбовые штуцера. Сам шланг насаживается на наконечник, оснащенный кольцевыми бороздками. Чтобы трубка не спадал и не травил воздух в месте соединения, его обязательно следует затянуть хомутом.

Соединения пневматических трубок должны быть очень надежны. Не допускается свободная насадка (без хомутов) или работа со старыми быстросъемными фитингами, которые травят воздух и поднимают пыль в покрасочной. Шланги часто спадают в самый неподходящий момент, и тогда окрашиваемая деталь забрызгивается краской, а воздух насыщается пылью.

Покраска авто является завершающим этапом большинства типов кузовных работ и сама относится к ним. Для осуществления покраски авто применяют краскораспылители. Существует несколько типов данных инструментов, выделяемых на основе принципа функционирования и источника энергии. Одни из них – это пневматические краскораспылители. Такие устройства используют в качестве источника энергии компрессоры, а подключение к ним осуществляют посредством шлангов для краскопультов. Данная статья посвящена рассмотрению данных приспособлений.

Система снабжения сжатым воздухом: слагаемые качества

Основные задачи системы сжатого воздуха таковы:

  • выработка сжатого воздуха в необходимом количестве при высоком давлении;
  • обеспечение стабильности поддержания давления и расхода при возможности их измерения и регулирования;
  • исключение содержания в воздухе вредных посторонних включений, таких, как пыль, влага и пары масла;
  • доставка сжатого воздуха от компрессора к пневмоинструменту.

Термин «система» здесь использован не случайно, поскольку это совокупность ряда технических устройств.

Ключевым элементом этой системы является компрессор. В прошлый раз мы выяснили, что его производительность и общий объем ресиверов должны позволять бесперебойно работать всему установленному в мастерской пневмоинструменту: чтобы при включении, скажем, шлифовальной машинки, краскопульт не начинал «плеваться» краской из-за нехватки воздуха.

Одним из немаловажных моментов, которые необходимо продумать сразу после покупки компрессора, является место его установки.

Важные параметры

Одним из основных параметров шлангов для краскопультов является внутренний диаметр

Важность данной характеристики обусловлена тем, что она определяет особенности применения приспособления. Так, в случае использования для покраски авто краскораспылителя любительского уровня можно оснастить его приспособлением диаметром 5-6 мм

К тому же, некоторые модели краскопультов начального уровня оснащены крученными шлангами такого внутреннего диаметра.

При покраске авто краскопульты профессионального уровня необходимо оснащать соответствующими приспособлениями. Это объясняется тем, что такие пневмонинструменты характеризуются высоким потреблением воздуха. К профессиональным шлангам для краскопультов относят изделия, имеющий внутренний диаметр в 8-9 мм

При этом обратите внимание на тип распыления пистолета

В связи с этим требуется воздушная магистраль, характеризующаяся более высокой пропускной способностью, чем для пневмоинструментов прочих типов. Для краскопультов других систем достаточно варианта диаметром 8-9 мм.

Какой материал выбрать?

Материал, из которого изготовлен воздушный рукав, влияет на такие качества как гибкость, вес, прочность, долговечность, производительность при разных температурах окружающей среды. В таблице ниже описаны особенности, достоинства, недостатки наиболее распространенных материалов.

Виды шлангов по материалу
Полиуретановые Резиновые Поливинилхлорид (ПВХ)
Прочность и гибкостьДо 5 раз прочнее резины и ПВХ. Высокая стойкость к агрессивным средам (кроме некоторых растворителей). Невысокая гибкость.Лежат плоско, не перегибаются. Прочность и стойкость к износу — средняя.Склонность к перекручиванию, перегибам.
ВесЛегкиеСамые тяжелыеОчень легкие — до 4 раз легче резиновых (в зависимости степени от армирования). .
Поведение на холодеМорозостойкие — до -30°CСредняя восприимчивость к холоду. Подходят для работы на морозе не ниже -20°CБоятся холода. Ухудшение свойств уже при температурах ниже -5°C
Область примененияРукава высокого давления. Обычно используются в витом виде или катушках в цехах и мастерских.Промышленность, сельское и домашнее хозяйство.БНапорно-всасывающие или вытяжные рукава. Обычно применяются там, где важен низкий вес
СтоимостьВысокаяСредняяНизкая

Стоимость инструмента и что на неё влияет

После того, как уже выбрана конкретная модель, работники должны выбрать максимально релевантную стоимость, обязующуюся быстро окупиться. Требуется дешёвое изделие? Лучше поискать изделие с низкокачественными материалами изготовления. Но следует быть осторожным. Если на некачественный металл попадёт влага, это может стать причиной возникновения коррозии.

Видео: Обзор от мастера

Требуется марка отечественного производителя? В интернете много поставщиков, устанавливающих на свои устройства минимальную стоимость, чем зарубежные компании.

Так же, в простых магазинах для строительства легко найти специальное устройство, соответствующее необходимым нормам.

Лубрикаторы также называют маслораспылителями и предназначены они для подвода смазочного материала из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха. Поставляемые маслораспылители — эжекторного типа. Воздушный поток, проходящий через лубрикатор, делится на основной и эжектирующий.

Эжектирующий поток вызывает местное понижение давления вследствие увеличения скоростного напора и разности давлений между резервуаром с маслом и камерой распыления. Этого перепада давления оказывается достаточным, чтобы масло могло подняться по вертикальной трубке вверх и далее через дросселирующий канал и изогнутую трубку попасть в виде капель в камеру распыления. В камере масло распыляется в воздушном потоке и попадает в виде масляного тумана в основной поток воздуха, который поступает в пневматическую систему.

Читать также: Скорость вращения токарного станка по дереву

В настоящее время рекомендуется использовать подвод смазочного материала к элементам пневмосистемы как можно меньше, так как в таких системах происходит выброс жидкой смазки в атмосферу. Применение лубрикаторов в пневматических системах является обязательным в случаях, когда в системе уже использовались маслораспылительные устройства, когда в системе используются пневмоцилиндры в стальных корпусах и когда в системе требуются высокие скорости перемещения штока цилиндра и применены пневмоцилиндры больших диаметров.

Дополнительные приспособления

На сегодняшний день в магазинах существует немало приспособлений, которые нужны для присоединения магистрали к распылителю краски, компрессору и фильтру, который отделает влагу и масло. Как правило, речь идет о быстросъемных разъемах. Такие приспособления делятся на две категории:

  • фитинги;
  • штуцеры.

Их главное отличие будет, прежде всего, в диаметре. Фитинги будут иметь меньшие размеры. Причиной этого является тип соединения: вставка штуцера в фитинг. Следует брать в расчет, что, если вы купили влагомаслоотделительный фильтр, который не оснащен штуцерами, их будет необходимо купить отдельно.

Кроме них, для закрепления магистрали на компрессорных разъемах будут нужны хомуты. Они позволяют сделать высоконадежное соединение, которое не будет стравливать воздух.

Существует еще ряд способов соединения магистрали с пневматическим оборудованием, кроме упомянутого выше, но он может оказаться наиболее верным. Следует брать в расчет, что штуцер входит в комплектацию краскораспылителя. Не будет лишним докупить и присоединить к оборудованию манометр. Подобный метод существенно увеличивает эксплуатационное удобство: если необходимо добавить краски, то инструмент легко отсоединяется, и внутрь доливается материал, нет необходимости переносить оборудование вместе со шлангами. Это будет касаться и хранения.

Еще одним дополнительным полезным устройством будет монтаж на переходниковый инструмент элемента под названием «елка». На него надевается шланг, и соединительное место укрепляется хомутом. Следует сказать, что в магазинах представлено несколько решений таких переходников, которые нужны для покраски и имеют соединения и для компрессора, и для переходника к краскопульту. А также частым дополнительным приспособлением к шлангу является катушка, которая идет в комплекте.

Магистраль оказывается заключенной в нее. Преимущество такого варианта будет в повышении удобства работы с пневматическим инструментом и в улучшении условий хранения шланга. Такая конструкция также повысит его долговечность благодаря высокой защите, снижению износа в процессе использования, а также транспортировки и хранения. Обычно катушки делаются из пластика. Они оснащены блокировкой шланга, который был вытянут.

Особенности производства РВД

Для изготовления этого элемента применятся только высококачественное сырье, но только в том случае, когда все выполняется в соответствии с требованиями, а также используются современные технологии. Тогда получается надежная модель, которая способна выдерживать работу с различными агрессивными веществами, а также не портится от частого применения.

Процесс производства состоит из четырех главных этапов:

Сначала определяется необходимая длина шланга. Показатель позволяет выявить необходимую нагрузку по рукаву. Чтобы отрезать лишние части, следует использовать специализированное оборудование, которое выполнит процесс без малейшего повреждения, при этом все выполнится точно.
Обработка рукава осуществляется при помощи специального станка, который предназначен для снятия верхнего слоя. Но в некоторых типах проводить зачистку необязательно. Поэтому этот этап пропускается.
Сборка РВД. Во время этого процесса на шланг с каждой стороны фиксируются муфты и фитинги. Последние крепятся до максимального упора, при этом их замок должен полностью совпадать с муфтой. После этого следует провести гидравлическое испытание (опрессовку), это позволяет выявить дефектную партию и во время убрать ее с производства.
Последний этап всегда одинаковый – маркировка товара и упаковка в соответствующий контейнер

При этом важно понимать, что шланги обладают ограниченным сроком хранения, поэтому транспортировка должна проходить аккуратно. Маркировка помогает покупателю определить по какому стандарту выполнен тот или иной продукт.

Сначала, кажется, что это незначительные сведения, но знание этапов производства поможет найти правильный вариант для конкретной области. Конечно, на изучение информации придется потратить время, но это лучше, чем покупать несоответствующий ожиданиям рукав высокого давления.

Как выбрать?

Существует немалое количество шлангов для компрессора, которые различаются по свойствам, назначению, а также по своим характеристикам. И чтобы выбрать наиболее подходящее решение для конкретной модели, следует лучше разбираться во многих важных моментах. Если знать все необходимые особенности, то можно без проблем подобрать отличное решение для конкретного компрессора, которое позволит не только максимально эффективно использовать данный типа оборудования, но и даст возможность выполнить необходимый объем работ с минимальным расходом материалов

Подбору шланга для компрессора необходимо уделять большое внимание, так как неверно подобранный шланг очень сильно может снизить функциональность системы

Самыми важными характеристиками, на которые следует обратить внимание, будут следующие аспекты:

  • диаметр;
  • категория соединения, которое используется;
  • длина;
  • материал, из которого изготовлен шланг;
  • допустимое давление рабочего типа.

Все упомянутые параметры очень важны, и ни одним нельзя пренебрегать. Если, например, пренебречь диаметром, то компрессор не будет иметь возможности передать нужное количество краски в нужный момент работы. Другие характеристики не менее важны. Начнем с длины. Данная характеристика, вообще, наверное, наиболее важная. Если ее подобрать неверно, то потеря давления будет пропорциональна. А также негативными последствиями от неправильного выбора длины являются:

  • серьезное или не очень большое снижения напора во всем механизме;
  • повышение мощности потребует серьезно увеличить длину компрессорной магистрали;
  • слишком малая длина приводит к снижению комфорта от пользования устройством.

Обычно стандартная длина магистрали для пневмопистолета либо для пневмогайковерта будет составлять 5 м, 6 м, 12 и 15 м. Во время работы не следует слишком натягивать шланг: это может являться причиной снижения прочности.

Следующий параметр – диаметр. Указанный размер не менее важен, чем длина. Чем будет больше диаметр, тем большей будет пропускная способность изделия, что следует брать в расчет. Увеличение пропускной способности увеличивает возможность перекачки объема воздушных масс компрессором. Среди особенностей подбора шланга по этому параметру следует отметить несколько важных.

  • Уменьшение диаметра будет прямо влиять на снижение показателя КПД.
  • Если взять слишком большой диаметр, то это может оказаться причиной снижения давления.
  • Стандартными размерами для витого исполнения являются 6 мм, 8 мм и 10 мм. Но существуют и иные, нестандартные показатели.

Чтобы разобраться в том, какой конкретно диаметр необходимо в определенном устройстве, можно просто заглянуть в инструкцию по эксплуатации конкретной модели. Следующий основной параметр – материал. Шланги могут производиться из различных материалов. Наиболее распространенными материалами для изготовления шлангов являются:

  • полиуретан;
  • пластик;
  • резина;
  • армируемые рукава.

Данный параметр оказывает значительное влияние на эксплуатационные характеристики, ведь от него будет зависеть срок эксплуатации и область использования. Следующий момент – категория соединения. Магистраль может подсоединяться к оборудованию с использованием разных устройств. Самыми распространенными являются:

  • соединение класса Байонет;
  • решение с воздухозатвором.

Оба решения подойдут для компрессорной магистрали разной длины и диаметра. Материал изготовления также будет неважен.

Последним моментом, который считается крайне важным, является давление рабочего типа. Сжатый воздух для аэрографа либо для аквариумного компрессора с быстросъемным соединением может подаваться под разным давлением. И если магистраль не будет обладать необходимыми показателями прочности, то она крайне быстро придет в негодность. Компрессорные решения высокого давления обычного делаются с использованием многослойных материалов с использованием армирования. В случае с параметром рабочего давления следует понимать, что:

наиболее распространенными решениями на рынке являются варианты, которые рассчитаны на 6–8 бар;
если неизвестно, какое рабочее давление у определенного устройства, его можно узнать в эксплуатационной инструкции к данной конкретной модели;
а также следует обращать внимание на маркировку изделия: ведь разные шланги могут иметь различные свойства, и если одни будут справляться с определенным давлением, то другие могут этого не делать, хотя и будут крайне похожи по ряду параметров.
