Устройство и принцип работы бензопилы и ее отдельных механизмов

Подготовка к работе с бензопилой

Прежде, чем изучить, как правильно работать бензопилой, крайне важно внимательно ознакомиться с атрибутами личной защиты. Охрана труда очень важна при работе с бензиновым инструментом, так как позволяет избежать травм у оператора. Для работы с бензопилой следует приобрести защитную экипировку

Владельцу бензопилы обязательно потребуется:

Для работы с бензопилой следует приобрести защитную экипировку. Владельцу бензопилы обязательно потребуется:

• Защитить голову и лицо – для этого следует надевать маску и шлем. В том случае, если работа проводиться с мощным профессиональным инструментом, то оператору понадобится приобрести защитные наушники;
• Предотвратить повреждение тела и рук при работе с бензопилой – для этого нужно пользоваться перчатками и костюмом из плотной ткани;
• Защитить ноги – в этих целях следует обувать высокие плотные ботинки.

Имея в распоряжении средства личной защиты, оператор будет чувствовать себя гораздо увереннее, и быстрее освоит тонкости работы с бензопилой.

Устройство масляного насоса

Первое, что приходит в голову держателю бензопилу, заметившему неисправности в работе маслоподающего насоса – где искать этот узел? Расположен он там, где и привод, с той же стороны, прямо на картере. Эта деталь спрятана за главной звездочкой. Устройство его легче разобрать, ориентируясь на рабочую схему конкретной модели.

Так что, если, например, вам нужно найти и починить масляный насос бензопилы Штиль 180, обратитесь к инструкции этой модели. В целом, конечно, принцип работы масляного насоса один и тот же, хотя на каждой модели инструмента выглядеть узел может иначе.

Это интересно: ТОП-2 надежных и удобных модели американских бензопил Поулан

Использование и обслуживание бензопилы

Для безопасной эксплуатации бензопилы необходимо профессиональное обучение, а также изучение руководства пользователя.

При использовании бензопилы надевайте рабочие перчатки, защитные очки, ботинки, каску и средства защиты органов слуха. Убедитесь, что ваша одежда хорошо прилегает, а длинные волосы завязаны. Бензопилу разрешается эксплуатировать только на открытом воздухе в сухой и ясный день.

Смешайте топливо и добавьте его в топливный бак на расстоянии не менее 3 м от рабочей зоны. Также убедитесь, что масляный бак заполнен. Обслуживайте воздушный фильтр и отрегулируйте натяжение цепи.

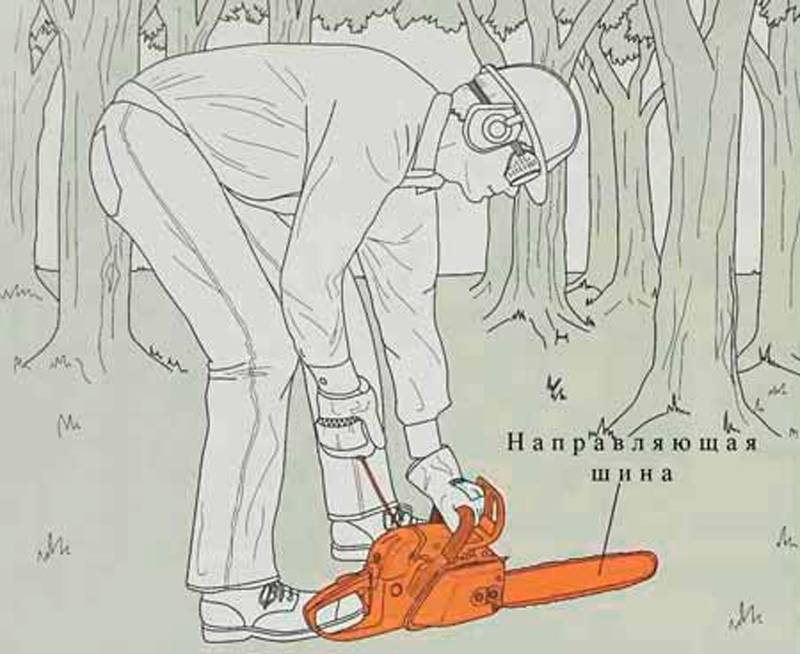

Чтобы запустить бензопилу, отнесите ее в рабочую зону и положите на землю. Следите за тем, чтобы цепь не касалась ничего. Следуя инструкциям производителя, подключите кабель свечи зажигания и настройте управление выключателем. Зафиксируйте цепную пилу ногой и рукой, как показано на рисунке, а другой рукой потяните за пусковой шнур.

Чтобы запустить бензопилу, отнесите ее в рабочую зону и положите на землю.

Во время эксплуатации бензопилы крепко держите ее обеими руками и держите рычаг на передней ручке прямо. Перед началом резки проверьте зацепление цепного тормоза. Убедитесь, что он зацепился, и проверьте, вытекает ли масло из направляющей шины, указывая, что цепь смазывается.

Если цепной тормоз не задействуется или цепь не смазывается, возьмите бензопилы для технического обслуживание. В противном случае начните резку.

Общее устройство инструмента

Бензопилы или их второе название мотопилы применяются активно не только для заготовки дров, но еще и при выполнении строительных работ, а также с целью обрезки сада. Сегодня этот инструмент выпускается разными производителями — от известных, как например, Stihl, Husqvarna, Makita, Partner, Чемпион, и менее известных — Foresta, Старт, Limex и другие. Несмотря на отличия по названию, все эти инструменты имеют схожую конструкцию. Отличие лишь заключается в качестве деталей, из которых собираются отдельные и механизмы.

Чтобы разобраться с тем, как устроена бензопила внутри, нужно изначально узнать основные составляющие инструмента. Ниже представлена схема бензопилы, по которой можно узнать, какое устройство имеет этот инструмент.

Коротко выясним, для чего нужны все составляющие детали бензоинструмента:

1. Задняя рукоятка — играет роль опоры для удерживания инструмента пильщиком. На этой рукоятке располагается курок газа, посредством которого происходит открытие дроссельной заслонки
2. Топливный бак — емкость, в которую заливается приготовленная смесь, состоящая из бензина с маслом. На такой смеси работают бензопилы, оснащенные двухтактным двигателем
3. Зажигание — механизм, отвечающий за подачу искры на свечу зажигания
4. Ручка стартера — служит для ручного запуска ДВС. Стартер соединен с коленчатым валом, который нужно прокрутить, чтобы запустить мотор
5. Масляный бак — это емкость, в которую заливается цепное масло. Это масло расходуется в процессе работы инструмента на смазку цепи, звездочки и шины
6. Передняя рукоятка — главная ручка, посредством которой удерживается инструмент при выполнении пильных манипуляций
7. Тормоз цепи — это блокиратор, который позволяет мгновенно осуществить остановку цепи в случае ее заедания в древесине или в случае возникновения опасности контакта человека с вращающейся частью инструмента
8. Направляющая шина — деталь, по которой происходит перемещение цепи бензопилы
9. Цепь — главный элемент, обеспечивающий распиливание древесины

Это основные составляющие рассматриваемого инструмента, с назначением которых нужно разобраться перед тем, как впервые приступать к работе. Если бензопила выходит из строя, то ее поломки преимущественно связаны с внутренними механизмами. Именно о том, как устроена бензопила внутри, и какой принцип работы она имеет, рассмотрим более детально.

Последовательность действий при запуске

После того, как бензопила подготовлена, как описано выше, запустите двигатель, выполнив следующие действия:

1. Заблокируйте тормоз цепи. Это необходимо для безопасности оператора.
2. Закройте воздушную заслонку. Для этого на бензопиле предусмотрен рычаг с условным изображением заслонки карбюратора. Его нужно перевести в положение, соответствующее закрытой заслонке. Небольшое количество воздуха, необходимое для запуска, будет поступать через отверстие в заслонке.
3. Подкачайте топливную смесь. Если на бензопиле предусмотрен праймер («груша», «подсос»), нажмите на него несколько раз, чтобы внутри появилась топливная смесь.
4. Включите зажигание. Обычно это тумблер или кнопка с надписями ON и OFF. Переключите в положение ON.
5. Натяните рукоятку стартера до появления сопротивления. Не следует сразу пытаться интенсивно дёргать рукоятку, так как это может привести к поломке стартерного механизма.
6. Потяните несколько раз рукоятку стартера. С умеренной интенсивностью. Если потянуть слишком вяло, двигатель не запустится. Если резко и с чрезмерным усилием — можно повредить механизм стартера. На пилах без праймера количество попыток запуска следует увеличить.
7. Откройте воздушную заслонку карбюратора. Когда двигатель «схватится», «проявит признаки жизни», «буркнет» и так далее — рычаг управления воздушной заслонкой нужно перевести в рабочее положение (заслонка открыта и воздух поступает в полном объёме).

Если бензопила исправна, то двигатель должен запуститься с 2-4 попыток. Перед началом работы дайте холодному двигателю время прогреться в течение минуты на холостом ходу.

Неисправности и методы их устранения

Проблемы с масляным насосом можно разделить условно на две категории. Первая – полное отсутствие подачи масла, второе – протекание. В зависимости от типа проблемы и главного «симптома» действовать нужно по-разному.

Нет подачи масла

Если масло на пильную гарнитуру не подается, но протечек вы не замечаете, можно предположить, что плунжер остается неподвижным. Почему плунжер стоит на месте? Он может износиться или же винт, с которым он связан, установлен неправильно. Последний может стоять в неестественном для себя положении, что часто случается из-за неправильной сборки этого узла.

Нужно ориентироваться на +/-, специальные отметки. Такие отметки, конечно, могут быть выстроены в правильном положении, но винт будет стоять не так, как надо (противоположно). Как исправить такую проблему? Просто разобрать помпу и поставить винт, как полагается. Иногда его достаточно провернуть к метке «-«. Винт сам по себе встать на место не может, поэтому он и блокирует движение плунжера.

А как понять, если плунжер износился? Обратите внимание на его торец, точнее на край этого торца, который может сточиться. Тогда на этом месте характерной выпирающей части вы не увидите

Это место со всем краем будет примерно на одном уровне. Как решать эту проблему? Есть два варианта:

• замена плунжера;
• стачивание края торца, что позволит сформировать нужную форму.

Если вы выберите второй вариант, не забудьте обточить выступ по центру. Учтите, что насос после обточки работать будет, но при этом масляный увеличен за счет сдвига плунжера.

Случается, иногда, и другая проблема, когда масло вытекает, но насос не работает как нужно. Тогда нужно проверить входной и выходной шланг. Какой-то из них может отсоединится. Если это случилось с входным, то масло будет течь даже тогда, когда пила не заведена. Если отсоединился выходной шланг, то литься масло будет тогда, когда заведена. Устранить такую проблему легко, достаточно снова присоединить шланги.

Протечка

Казалось бы, мы рассмотрели причину протекания масла. Да, действительно, случается это иногда из-за отсоединённых шлангов. Но, это ничего общего с самой помпой не имеет. Так что теперь рассмотрим причины протечек, что связаны со сбоями в работе насоса.

Протечка может наблюдаться тогда, когда резиновая манжета перестает обеспечивать герметичность. Уплотнитель может быть сильно изношенным, а, возможно, он установлен не так, как нужно.

Перед тем, как искать новый насос на бензопилу Партнер из-за постоянных протечек, демонтируйте комплектующие и рассмотрите манжету, что может быть установлен воротником, развернутым к масляному резервуару. Если он стоит так, разверните его на примерно 180 градусов. Если вы видите, что уплотнитель изношен, замените его на новый. Конечно, постарайтесь найти идеальную манжету. Если не нашли, купите в магазине сантехники кольцо для уплотнения.

Если после этого вы все еще наблюдаете подтеки, изучите стенки цилиндра помпы, которые могут быть изношены. В таком случае проще купить новую помпу.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Муфта сцепления бензопилы – устройство и принцип действия

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

Устройство центробежного сцепления состоит из пружины, звездочки и барабана. Эти элементы взаимодействуют между собой по довольно простому принципу. Во время запуска ДВС бензиновой пилы детали, свободно передвигающиеся в радиальном направлении, под действием пружин начинают стягиваться к оси заводского вала. При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в .

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы .

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Система смазки цепи бензопилы

Каждая бензопила, независимо от ее модели, марки, а также класса имеет примерно одинаковое строение. Она состоит из нескольких важных узлов, среди которых и смазочная система. Без последней работа силового агрегата невозможна. За счет функционирования системы принудительной смазки, цепи инструмента снижается риск сильного износа, который гарантирован в условиях постоянного трения резного элемента о направляющую шины, неизбежного нагрева. При смазке цепного механизма смягчается трение, у оператора бензопилы потребность проводить ремонт этого элемента или его полную замену возникает гораздо реже.

Правила работы и техника безопасности

Цепная бензопила – травмоопасный инструмент. Этот факт не должен вызывать панического страха. Он призван побуждать владельца к постоянному контролю за своими действиями во время работы.

Итак, что требует техника безопасности при работе бензопилой?

Во-первых, не пожалейте денег на покупку комплекта спецодежды (перчаток, защитного шлема, костюма и специальной обуви). Он станет надежной защитой от повреждений.

В частности, перчатки для таких пил хорошо защищают пальцы рук от травмирования. Их ткань при контакте с цепью наматывается на нее и блокирует, спасая пальцы от острых зубьев. Защитный шлем не даст щепкам повредить глаза и защитит голову от падающих веток.

Обувь лесоруба снабжена стальными пластинами. При неожиданном отскоке пилы они принимают на себя режущий удар.

Во-вторых, не держите пилу прямо перед собой. Удерживайте ее так, чтобы ваши ноги находились сбоку от линии реза.

В-третьих, держите пилу крепко, обхватывая рукоятки всеми пальцами. При этом правую руку нужно держать на задней ручке, а левую – на передней.

Дополнить эти три базовых правила нужно другими не менее важными пунктами:

Осторожно вставляйте работающую пилу в сделанный пропил.
Остерегайтесь пилить кончиком шины (высока вероятность обратного удара).
Удалите из зоны работы все посторонние предметы, о которые можно споткнуться и упасть.
Выполняя резку, не наклоняйтесь очень низко, чтобы не потерять равновесие.
Не работайте, держа бензопилу выше плеч.
Не держите инструмент слишком далеко от себя, чтобы при долгой работе спина и руки не напрягались и не уставали.
Спину всегда нужно держать прямой, а ноги широко расставленными.
Распил можно вести обеими сторонами шины. При этом нужно учитывать, что при резке нижним краем цепь уводит пилу вперед, а при работе верхней частью она тянет пилу назад.
Перед тем, как перенести пилу на новое место работы, заглушите двигатель или поставьте цепь на тормоз (холостой ход).. Хорошее правило – работать не в одиночку, а с напарником, который сможет оказать первую помощь

Хорошее правило – работать не в одиночку, а с напарником, который сможет оказать первую помощь.

Перед валкой дерева нужно осмотреться. Оцените его длину и направление роста, расположение близко стоящих объектов (зданий, линий электропередач), чтобы при падении ствола он не повредил их. Не помешает взять в расчет направление и силу ветра.

Перед спиливанием дерева, нужно встать справа от него и выполнить подпил (под углом 45 градусов на глубину не более ¼ диаметра ствола). Подпил делают со стороны падения дерева (направление естественного наклона ствола). После этого с другой стороны делается горизонтальный подрез – основной валочный пропил. Его на несколько сантиметров не доводят до наклонного подпила, чтобы дерево не рухнуло раньше времени (рисунки 1 и 2).

Для исключения зажима шины пилы в основном пропиле, в него вставляют деревянный клин.

Рис. №1 схема резки ствола бензопилойРис. №2 (1, 2 – верхний и нижний подпилы, 3 – основной валочный пропил)

При работе нужно следить за тем, куда движется ствол. Это правило поможет избежать серьезных травм, если ствол упадет в незапланированном вами направлении.

Когда дерево начинает падать, нужно быстро извлечь из разреза пилу, выключить ее двигатель и покинуть зону работы.

Повалив дерево, не следует расслабляться, поскольку основное количество травм статистика фиксирует именно на стадии обрезки веток.

Для безопасного выполнения данной работы следуйте таким правилам:

• фиксируйте ствол подкладками, чтобы он не сдвинулся и не покатился;
• стойте слева от поваленного дерева, а начинайте резку – с нижних веток;
• толстые ветви спиливайте, начиная с их конца и постепенно продвигаясь к стволу.

Если при распиливании упавшего дерева бензопилу заклинило, не дергайте ее, пытаясь извлечь. Сначала отключите мотор и с помощью толстых веток-рычагов попытайтесь приподнять или наклонить ствол, чтобы расширить рез.

как регулировать подачу масла на бензопиле

Если причина кроется не в поломке насоса, нужно оглядеть на предмет засоров нашему клиенту остается проводящие отверстия и каналы, и имея необходимость очистить их от посторонних предметов. Это сделают струей воздуха повышенного давления.

Не желаете возиться с бензопилой, однако нуждаетесь в регулировке потока масла? Обратитесь за помощью к нашим спецам, которые проведут диагностику и ремонт бензопилы, и если проход необходимости проведут ремонт и отрегулируют уровень смазки. Ваша пила будет как новенькая!

Большая часть современных маслонасосов цепных бензопил устроены идиентично: в корпусе (фото 1 поз.1) расположен цилиндр (фото 1 поз.3.2), в который вставлен плунжер (фото1 поз.3), совершающий там вращательно-поступательные движения.

Цилиндр в низу имеет два отверстия (на фото 1 поз.4 видно только самое важное): через одно масло засасывается, во 2-ое выталкивается. Плунжер (фото 2.7) – это металлической стержень, положительный момент в том имеет фрезерную выточку – лыску, а со 2-ой пластиковую или железную шестерню

При вращении плунжера лыска попеременно открывает и закрывает впускное и выпускное отверстия цилиндра. При поступательном движении ввысь лыска поначалу открывает впускное отверстие (сразу закрывая выпускное) и делает маленькое снижение давления. За сет такого фактора порция масла засасывается в цилиндр. Потом, делая поворот, плунжер двигается вниз, открывая лыской выпускное отверстие (сразу закрывая впускное) и выталкивая масло из цилиндра. Так оно подается на шину маленькими порциями. Путем большой частоты циклов создается неизменный и непрерывный поток смазки

Плунжер (фото 2.7) – это металлической стержень, положительный момент в том имеет фрезерную выточку – лыску, а со 2-ой пластиковую или железную шестерню. При вращении плунжера лыска попеременно открывает и закрывает впускное и выпускное отверстия цилиндра. При поступательном движении ввысь лыска поначалу открывает впускное отверстие (сразу закрывая выпускное) и делает маленькое снижение давления. За сет такого фактора порция масла засасывается в цилиндр. Потом, делая поворот, плунжер двигается вниз, открывая лыской выпускное отверстие (сразу закрывая впускное) и выталкивая масло из цилиндра. Так оно подается на шину маленькими порциями. Путем большой частоты циклов создается неизменный и непрерывный поток смазки.

Употребляются два типа маслонасосов (фото 3): с регулируемой подачей потока масла и с нерегулируемой подачей. В начале шестерни плунжера имеют косой зуб, а поступательные движения ввысь обеспечивает дополнительно установленная пружина. Регулирование потока масла осуществляется за счет применения конфигурации длины хода плунжера в цилиндре. Пример – маслонасос для китайских пил с объемом мотора 45-52 куб.см

Читать также: Бура для пайки состав

Бензопила является эффективным и простым по конструкции инструментом, но при длительной эксплуатации он может давать сбои. Важную роль при распиловке древесины играет масляный насос бензопилы, которые подает через специальное отверстие смазку на режущие кромки. В процессе работы звенья цепи подвергаются тепловым и механическим воздействиям. Благодаря подаваемому маслу насосом значительно сокращаются силы трения и, как следствие, увеличивается интервалы между заточками цепи или ее заменой.

Как разобрать и собрать бензопилу Штиль

До разбора отдельных элементов бензопилы Штиль, нужно проделать подготовительную работу: удалить боковую решетчатую крышку на корпусе, цепь и направляющую шину. Дальше очистить весь корпус от грязи, масляно-бензинового налета, налипших опилок. Если где-то имеется много подтеков масла и механической чисткой не удается качественно их удалить, следует использовать керосин, бензин или ВД-40.

Снятие рукоятки

Рукояти бензопилы Штиль держатся на корпусе, на трех антивибрационных резиновых амортизаторах. Сначала нужно вытащить пластиковые заглушки из средины резиновых прокладок. Потом куском тонкой арматуры или толстой отвертки выдавить из своего посадочного отверстия верхнюю прокладку, которая находится рядом с задней рукояткой. Потом демонтируется средний амортизатор.

Чтобы снять третий амортизатор нужно развернуть корпус пилы в сторону от внутренней части рукояти и, потянув в противоположную сторону снять с амортизатора.

Снимаем стартер

Когда демонтирована верхняя крышка корпуса бензопилы Штиль, нужно раскрутить 4 крепежных винта стартера. Затем будет доступна крышка масляного бачка и топливной емкости. Стартер ничего не держит на своем месте, его легко демонтировать.

Когда стартер снят, нужно бензином или ВД-40 очистить открывшуюся внутреннюю полость, в ней обычно много мелких спрессованных с подтеками масла смолянистых опилок. Перед тем как использовать растворители, если слой этой густой субстанции очень толстый, нужно счистить деревянной щепой.

Снятие маховика

Маховики мотопил, в том числе и бензопилы Штиль, закручены очень крепко, чтобы избежать раскручивания и люфтов. Чтобы снять штилевский маховик, нужен накидной ключ на 13, съемная головка с металлическим рычагом или мощный гайковерт.

Чтобы зафиксировать коленвал, нужно снять свечу зажигания и через образовавшееся отверстие заблокировать поршень, вставив в него веревку из скрученных узелков.

Полностью выкручивать гайку нет необходимости, можно остановиться, когда верхняя поверхность гайки будет вровень с концом вала. Затем через проставочную выколотку мягкими ударами нужно заставить маховик бензопилы соскочить с коленвала, затем его очень просто снять руками, без специнструмента или ударных нагрузок.

Демонтаж сцепления и системы подсоса масла

Чтобы добраться до механизма сцепления бензопилы Штиль, нужно снять со своего посадочного места звездочку. Нужно вынуть шайбу-стопор из фиксирующих пазов на коленвале, снять подшипник, звездочку и прокладки.

Шестигранной головкой на 19 выкручиваем сцепление. Здесь резьба нестандартная, левая, выкручивать нужно в сторону направляющей шины.

Полностью раскрутив сцепление и отложив в сторону, следует демонтировать отражающую пластинку с коленчатого вала и привод масляного насоса. Никаких стопорных колец здесь нет, снимается все руками.

Карбюраторный блок, катушка зажигания и глушитель

Карбюратор бензопилы Штиль снимается с помощью шестигранной головки или накидного ключа на 8, а также проставочного удлинителя. Удлинитель нужен для выкручивания гаек карбюраторного блока и воздушного фильтра.

До того, как снимать со своего места карбюратор, не лишним будет отсоединить монтажные провода, идущие к зажиганию и к тяге воздухозаслонки от ручки управления мотором, а также демонтировать рычаг. После этих операций ничего не будет мешать убрать карбюратор и воздушный фильтр.

Для снятия глушителя достаточно отвинтить две крепежные гайки и потянуть глушитель в противоположную от корпуса сторону.

Катушку легко снять, открутив 2 крепежных винта по бокам основания катушки.

Снятие и разборка ДВС

Сердце любого бензоинструмента это его мотор. Движок бензопилы Штиль в корпусе держат 4 закаленные болта снизу. Их необходимо полностью раскрутить и медленно вынуть мотор из своих посадочных гнезд и особенно аккуратно через резиновую трубку карбюратора.

Картер также держится на 4 болтах. После картера можно вынуть коленвал вместе с сальниками, подшипниками и кольцами поршня.

При демонтаже сальников и подшипников может понадобиться специальный съемник, если они запрессованы на ведущий вал с усилием.

Чтобы снять поршень с шатуна двигателя бензопилы Штиля требуется убрать кольцо-стопор отверткой из своего посадочного места. Дальше с противоположной стороны от стопорного кольца выдавливаем поршень, потом поршень без труда извлекается.

Сборка бензопилы

После полной разборки нужно сначала отдельно собрать двигатель, после этого соблюдая обратную последовательность разбора собрать все компоненты бензопилы воедино. Финальным этапом будет установка тяг карбюраторного блока и монтажных проводов зажигания.

Обслуживание стартового узла бензопилы

Открутите корпус стартера и снимите его с цепной пилы.

Открутите корпус стартера и снимите его с цепной пилы — внутри него закреплен стартер. Установите корпус узла стартера на ровную, прочную поверхность, направив узел стартера вверх.

Надев защитные очки, снимите пружинный зажим с вала небольшой отверткой. Снимите шайбу, затем поднимите катушку. Если шнур стартера поврежден, вытащите узел из ручки и обрежьте его. Размотайте шнур стартера, обрезав или освободив узел на другом конце. Если пружина перемотки отцеплена, сломана или иным образом повреждена, замените ее. В противном случае замените шнур стартера и сбросьте натяжение пружины перемотки.

Демонтаж катушки и шнура стартера.

Надев рабочие перчатки и защитные очки, отсоедините пружину перемотки от корпуса стартера.

Замена пружины перемотки.

Купите точную двойную пружину перемотки, намотанную в корпус, и смажьте ее несколькими каплями легкого машинного масла или смазки, указанной производителем. Расположите корпус пружины и закрепите в корпусе стартера.

Если шнур стартера поврежден, замените его точной копией. Пропустите один конец шнура стартера через отверстие в катушке с помощью плоскогубцев с длинным носом, затем завяжите его.

Замена шнура стартера и настройка натяжения пружины перемотки.

Пропустите другой конец шнура стартера через отверстие в корпусе стартера и ручку, затем завяжите его. Прижигайте каждый узел, удерживая пламя под ним, не касаясь его (см. вставка). Вставьте узел в катушку и обмотайте вокруг катушки все, кроме последних 15 см шнура стартера по часовой стрелке.

Поместите катушку в корпус стартера, затем установите на место шайбу. Надев защитные очки, наденьте пружинный зажим. Прижмите конец намотанного шнура стартера к катушке и потяните его по часовой стрелке, вращая катушку на 3 или 4 оборота. Удерживая катушку, потяните за ручку, чтобы выровнять размотанный шнур стартера. Затем, взявшись за ручку, освободите катушку и дайте медленно намотать на нее размотанный шнур стартера.

Если ручка отвисла, повторите процедуру, повернув катушку на 1 дополнительный оборот. Если катушка не может вращаться по часовой стрелке, по крайней мере, на 2 полных оборота, когда шнур стартера вытянут, повторите процедуру, вращая катушку на 1 оборот меньше. В противном случае переустановите корпус стартера в сборе. Заправьте бензопилу и снова подключите кабель свечи зажигания.
