Строгально-фуговальный станок: основная машина для спрямления кромок
Если вы работаете с нестрогаными пиломатериалами, вам по-настоящему необходим хороший строгальный станок. Это лучшее средство для получения прямой и чистой кромки, расположенной точно под прямым углом к пласти (фото внизу), а также для зачистки и выравнивания пласти доски. Хотя модели с шириной строгания 150 мм работают неплохо, рассмотрите возможность покупки станка с шириной строгания до 200 мм. Помимо того, что он позволит обрабатывать более широкие доски, такой станок еще оснащен более длинными передним и задним столами, обеспечивающими лучшую поддержку длинных заготовок.
Относительно прямая доска может быть обработана на строгальном станке до получения прямой и перпендикулярной кромки всего за один-два прохода.
Мы не рекомендуем использовать со станком вспомогательные приемные и подающие стойки-опоры, так как доска с неровными или искривленными кромками может опрокинуть стойку, что вызовет повреждение доски ножами станка.
Фрезеровка объемных 3D-изображений
В случае с фрезеровкой дерева в Москве, и на скорость, и на качество готового изделия сильно влияет сорт древесины, выбранной для изготовления заготовки. Дуб, березу, ясень и другие твердые породы проще всего фрезеровать, а вот за мягкое дерево лучше не браться — результат вряд ли получится качественным. Прочные породы дерева гарантируют не только высокую точность и качество, но и долговечность — с годами нанесенное изображение не будет меняться, если на древесину не воздействуют существенные негативные факторы.
Помимо этого, при работе с твердыми породами древесины не требуется замедлять скорость станка, поэтому даже крупные заказы на большие партии деталей изготавливаются быстро и без потери качества. Одновременно с этим, если станок работает на большой скорости, за ним постоянно требуется следить специалисту — есть небольшой шанс, что система допустит ошибку.
Мягкие породы дерева тоже можно обработать, но на это потребуется гораздо больше времени, поскольку станок будет работать на минимальной скорости. А также постоянно потребуется удалять древесную пыль, возникающую из-за волокнистости древесины.
Работа по фрезерованию заготовок из дерева для пазо-шипового соединения
Ещё одно назначение ручного фрезерного станка – обработка кромок деревянных изделий для соединения друг с другом. На одной заготовке вырезают паз, вторую же фрезеруют под соответствующий шип.
Детали под соединение паз-шип
Работы проходят в такой последовательности:
- Первый брусок дерева будет идти под шип. От кромки откладывают длину выступающей части, наносится разметка. Рекомендуют для ножек мебели отмерять под шип до 40 мм, для дверей – 60-70 мм.
- По размеченной линии ножовкой по металлу делается неглубокий надрез.
- Установить фрезу по дереву в цанге ручного станка. Для таких работ используют пазо-шиповые насадки на фрезер, две в одном комплекте: одна – для шипа, вторая – под выемку.
- Заготовка устанавливается на верстак. Перпендикулярно ей стоит закрепить другой деревянный брус аналогичной толщины – он будет опорой для подошвы фрезера.
- На фрезерном станке выставляется глубина погружения режущей насадки. Этот показатель задают с учётом того, что после переворачивания заготовки и второго прохода фрезой должен получиться шип такой же толщины, как ширина паза. После выставления глубины выставляется ограничитель.
- Включается фрезер и начинается выборка шипа. Нужная глубина достигается не сразу, а поэтапно, с увеличением на 3 мм после каждого раза.
- После полного прохода насадкой до заданной глубины станок выключают, заготовку переворачивают и аналогичным методом делают выборку с другой стороны.
- Поскольку паз в центре деревянной заготовки будет иметь закругления по краям, такую же форму следует придать шипу. Для этого подойдёт хорошо заточенный нож либо точильный станок. Если паз и шип проходят по всей длине или ширине деревянных деталей, закруглять углы не надо – выемка получится прямоугольной.
Закругления шипа и выемки
- Выборка паза выполняется пазовой режущей насадкой по стандартной процедуре, о которой уже говорилось.
Один из вариантов пазо-шипового соединения – т.н. ласточкин хвост. На ручной станок устанавливают специальную пазовую насадку, известную как ласточкин хвост. Также требуется дополнительный металлический шаблон с прорезями специально под этот тип выемки. Чтобы режущая головка входила в прорези шаблона без смещения, на фрезер по дереву устанавливают копировальную втулку. Выборка шипа и паза делается стандартно.
Шаблон под ласточкин хвост
Возможности прибора
При помощи фрезера производят множество операций по дереву: применение этого устройства ограничивает лишь фантазия пользователя. Он незаменим в столярных и мебельных мастерских, поможет при проведении отделочно-ремонтных работ. Среди наиболее распространённых возможностей выделяют:
- фрезеровка четвертей, канавок, пазов, как в качестве элемента конструкции, так и декора;
- профилирование при использовании кромки (изготовление плинтусов, наличников, карнизов, штапиков);
- решение бытовых задач – например, углубления для замков в двери;
- создание отверстий (сквозных или слепых);
- обработка торцов и кромкок;
- вырезание узоров, деталей, рисунков.
Новичкам лучше начинать с простейших деталей. Позже пользователи приобретают опыт и сноровку — тогда можно делать настоящие шедевры. Научившись хорошо работать на фрезере, можно даже создать собственный востребованный бизнес.
трафареты, орнаменты, эскизы и чертежи бесплатно
Объемная резьба по дереву
Художественная резьба по дереву всегда выглядит очень эффектно. Большинство людей даже не догадываются, каким образом такие изделия возможно осуществить. Представляется, что для этого нужна огромная физическая сила, а кроме того, художественный вкус и образование. Однако вырезать красивый орнамент не так сложно, как кажется, стоит только немного подучиться технике выполнения и, что называется, набить руку. Мы покажем популярные рисунки для изучения техники резьбы по дереву, которые пригодятся начинающим и мастерам!
Ни для кого не секрет, что для ручной творческой работы необходимо не только владеть навыками данного искусства, но и иметь вдохновение, желание и, конечно, время. Чтобы все эти параметры сошлись воедино, мастеру могут помочь рисунки для изучения простой резьбы по дереву. Для рождения идеи помогают не только чертежи, но и фотографии работ других умельцев.
Существуют эскизы для различных видов резьбы по дереву, и здесь можно найти подходящий для себя эскиз совершенно бесплатно.
Разбираем рисунки для резьбы по дереву: эскизы для геометрии
Для начинающих мастеров хорошо подойдут чертежи для геометрической резьбы. Это легкий и эффектный вид вырезания из дерева. Для этого нужно лишь определить для себя, какие участки выпуклые, а какие – вогнутые, в таком случае выйдет правильная картинка на дереве.
Доски в геометрической и плоскорельефной технике.
Трафарет.
Трафареты можно менять – например, уменьшать количество элементов, или, напротив, добавлять детали для более интересного результата.
Трафареты для прорезной резьбы.
Художественная резьба бывает и других видов. Одной из несложных техник резки при наличии подходящего инструмента, например, фрезера, является прорезная резьба. Ее еще называют ажурной за то, что готовое изделие, выполненное точно и аккуратно, внешне похоже на кружево. Оно не имеет фона – он вырезан из узора. Отсюда и название. Для занятий таким видом резьбы по дереву нужно иметь твердую руку и вырезать четко по контуру трафарета. Под изделие, изготовленное в такой технике фрезером или лобзиком, подкладывают контрастного цвета ткань или фольгу. На фото видны примеры готовых работ, а также эскизы, подходящие для этой техники.
Техника контурной резьбы по дереву: примеры, эскизы для работы.
Контурная резьба отличается тем, что на дереве выпиливается контурный рисунок. В этой технике можно сделать очень много различных картин, для нее необязательно брать готовый трафарет для резьбы. Для декора детской можно обвести раскраску и использовать ее в качестве эскиза. Также, если Вы не умеете рисовать, можно взять любой набросок, выполненный карандашом, и перенести его на дерево. В этой технике хорошо получаются изображения животных, птиц, а также пейзажей и натюрмортов. На изображениях хорошо видны примеры того, что можно вырезать по дереву в этой технике.
Чернолаковая резьба – разновидность контурной, где по крашеному дереву вырезается светлый контур.
Примеры и трафареты для плоскорельефной резьбы по дереву.
Этот вид отличается тем, что рисунок находится над фоном. При этом узор имеет одинаковую высоту. Фон бывает текстурным, а бывает гладким. Края, вырезанного узора, как правило, заоваливаются, то есть тщательно зашкуривается, чтобы они были плавными, как бы овальными. Эта техника требует чуть большего мастерства, чем другие, но изделия, выполненные таким образом, выглядят потрясающе. На фото – примеры и эскизы для резьбы в этом стиле.
Оформление шкатулок в различных техниках резьбы.
Особым видом можно выделить рисунки для шкатулок. Их можно выполнить в различных техниках: прорезной резьбой, подкладывая под рисунок основу из ткани, фольги или благородных сортов дерева подходящего цвета; плосковыемчатой резьбой, к которой относятся геометрическая и контурная, или другим подвидом. Отличается она тем, что в плоском фоне проделываются углубления на одинаковую глубину. В случае с геометрической техникой углубления, как правило, имеют форму треугольников или четырехугольников. Кроме этого, есть еще скобчатая резьба, которая тоже является разновидностью плосковыемчатой и хорошо подходит для оформления шкатулок. На изображениях можно видеть шкатулки, выполненные в различных стилях.
Шкатулка с прорезной резьбой и подложкой.
Пример изделия с трехгранной геометрической резьбой.
Шкатулка, выполненная в технике контурной резьбы.
Шипорезное приспособление
В зависимости от типа шаблона устанавливают фрезу. Регулируя глубину ее погружения, задают плотность соединения. Его можно собрать внатяг или на клею (для него необходимо предусмотреть зазор). С помощью специальных окон в шаблоне задают продольное положение упоров заготовки и поворачивают их соответствующей шаблону стороной.
Далее с каждой стороны шаблона парами зажимают сопрягаемые детали. Они должны быть чисто обработаны и плотно пригнаны.
На фрезер устанавливают специальную копировальную втулку. Для повышения точности вертикального позиционирования она имеет бортик на опорном кольце, позволяющий захватить пластину шаблона с двух сторон.
Руководствуясь общим правилом ведения инструмента против хода фрезы, заготовку проходят от центра к краю. Предварительно рекомендуется сделать подрезку (пройти шаблон по выступам, не «заходя» в них) — это позволит избежать сколов.
Разновидности фрезера
Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.
Разновидности насадок Источник perego-shop.ru
Штанговый
Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.
После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.
Инструмент с погружным механизмом Источник i.allo.ua
Окантовочный
Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.
Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.
С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.
Окантовочный фрезер Источник www.rucne-naradie.sk
Ламельный
Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).
Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.
Ламельный фрезер Источник laukar.com
Присадочный
Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.
Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.
Присадочный фрезер Источник harrer.at
Ротационный
Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.
Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.
Ротационный фрезер Источник allegroimg.com

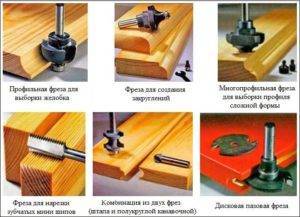

Основные типы насадок
Основные типы
Для фрезерной работы используются торцевые фрезы с диаметром хвостовика 6,8 или 12 мм.
Они продаются поштучно или в наборах, включающих в свой состав наиболее востребованные виды фрез.
Встречаются наборы с хвостовиками на 7 мм, но под них сложно отыскать цангу. В зависимости от назначения и формы реза фрезы бывают кромочные и пазовые. К кромочным относятся:
- Профильные;
- Конусные;
- Калевочные (калевка, четвертьвалик);
- Дисковые;
- Галтельные.
Общим признаком кромочных фрез является наличие подшипника, играющего роль упора. К пазовым фрезам относятся:
- Прямоугольная (прямая);
- Галтельная;
- «Ласточкин хвост»;
- V-образная.
Пазовые фрезы не имеют упорных подшипников и позволяют выполнять рез как на кромках, так и на пласти. Существуют прямые фрезы с подшипником в верхней части, сразу над режущими кромками. Обычно его диаметр соответствует размеру режущей части, что позволяет резать криволинейные фигуры по шаблону. Такие фрезы называются обгоночными. В состав стандартных наборов они не входят, при необходимости их надо приобретать отдельно. Практически все фрезы выпускаются в нескольких типоразмерах. Для изготовления углубления нужного размера надо подобрать фрезу соответствующего диаметра или профиля.
Распространенные приемы
Самые широко используемые приемы фрезеровки дерева – выравнивание поверхности, выборка пазов, фрезерование края и работа по шаблону. Чаще других применяется работа по шаблону. Этот прием представляет собой точное скольжение копировальной втулки по кромке трафарета. Такой способ работы позволяет намного упростить выполнение шпоночных пазов, торцовок, фигурных вырезов, раскроя деталей, выполнение декоративных элементов. Шаблон изготавливают из фанеры 8-12 мм толщиной. На нее наносится рисунок и выпиливается электролобзиком. С помощью шаблона можно выполнить любой затейливый узор, выточить мелкие детали, скопировать нужное количество одинаковых фрагментов изделия. Фрезер по закрепленному шаблону передвигается с высокой точностью, что позволяет отразить на деревянной поверхности желаемый результат высокого качества.
Фрезерование кромки можно осуществлять как с шаблоном, так и без него. Для этого используют прямые кромочные фрезы. Шаблоном может послужить любая ровная доска, длиннее обрабатываемой заготовки. Это нужно для исключения образования неровностей по краям кромки.
Для выполнения фигурной кромки необходимо подготовить поверхность. В первую очередь надо выровнять обрабатываемую кромку заготовки прямой кромочной фрезой. В противном случае она повторит кривизну кромки, по краю которой будет двигаться ролик. После этого необходимо изготовить шаблон с нужным рисунком. Его фиксируют на рабочей поверхности и выполняют вырезание по контуру. Если нужно снять большой слой для получения требуемого рисунка, то используют лобзик, а чистовую работу выполняют фрезой, иначе она быстро затупится.
С помощью фигурной (галтельной) фрезы можно выполнить на деревянной заготовке продольный рисунок. Это можно сделать с помощью шаблона или специального упора.
Изучив фрезерное устройство и научившись его правильно использовать, можно намного упростить и ускорить столярные работы, одновременно повысив их качество. А резьба по дереву, выполненная своими руками с помощью фрезера, украсит интерьер и станет объектом гордости за выполненную работу.
Общие правила работы
Для успешной работы фрезером необходимо знать основные правила и иметь нужные навыки. Ручным фрезером возможно осуществлять такие виды фрезерования древесины: вырезание узоров по дереву, сверление отверстий, вырезание канавок, пазов и фасок, обрабатывание краев деревянных изделий. Это универсальный инструмент для врезки замков, с его помощью собирают мебель, настилают пол. В зависимости о выполняемых работ, существует несколько типов фрезеров: вертикальный, кромочный и ламельный. Вертикальный фрезер применяют для вырезания сквозных отверстий, кромочный – для фрезерования торцов деталей и заготовок, ламельный – горизонтального типа фрезер, используется для обрабатывания боковых деревянных поверхностей.
Вертикальный фрезер является универсальным инструментом. Он может выполнять большое количество операций. Кромочный фрезер поможет придать форму любой сложности торцам деревянной доски, а шаблон поможет создать красивый узор по дереву.
Приспособления и как ими пользоваться
Вместе с фрезером используются два простых приспособления – параллельный упор (направляющая) и циркуль. Они входят в комплект поставки с большинством моделей.
Параллельный упор
Это планка, которая крепится на двух пластинах или круглых стержнях, которые вставляются в проушины на опорной платформе фрезера и фиксируются винтами с барашками. Планка движется по одной стороне заготовки, фреза обрабатывает другую сторону.
Планка не дает отходить фрезеру в одну сторону, наружу. При это фрезер может «нырнуть» вглубь заготовки, если фреза без ограничительного подшипника внизу.
Параллельный упор (направляющая) используется только при обработке заготовок с ровными сторонами (обрезная доска или брусок). Есть ограничения для использования по ширине заготовки:
- на слишком широкую заготовку не хватает длины пластин;
- на узких заготовках, не выходящих за край платформы, планка не достает до заготовки.
Потому применяется достаточно редко.
Циркуль
Вставляется в проушины платформы так же, как и параллельный упор, но имеет не две, а одну платину (штырь). На конце – центрующий заточенный конус (игла). Применяется для поверхностной выборки кругов и полукругов.
Иногда фрезером делают сквозную выборку, то есть вырезают круг полностью за несколько проходов, а затем обрабатывают круг кромочной или профильной фрезой. Способ подходит для изготовления дверных и прочих арок, нанесение орнаментов с полукруглыми и круглыми элементами.
Иногда фрезер используют в стационарном положении, монтируя его в стол фрезой вверх. Но стол нельзя считать приспособлением, это отдельная конструкция.
Фрезеровка древесины
Назначение
На фото показан процесс изготовления объемного узора.
Читать также: Рейсмусовый станок по дереву отзывы
Фрезеровка – это процесс механической обработки заготовки специальным режущим инструментом, называемым фрезой, при котором этот инструмент совершает вращательное движение вокруг собственной оси, а заготовка перемещается поступательно относительно рабочего вала станка. Также может перемещаться сам вал относительно неподвижной заготовки.
Основной рабочий орган фрезерного станка – это фреза. Она представляет собой режущую головку, закрепленную на хвостовике, который имеет определенный размер (обычно 8 мм) и фиксируется в патроне, надетом на вал двигателя. Обычно фреза – это многозубый инструмент, изготовленный из инструментальной стали различной прочности. Бывают затылованные и незатылованные фрезы.
Сверло фрезеровальное по дереву перьевое системы «Зубр».
В зависимости от особенностей оборудования и организации процесса обработки фрезерование может различаться по таким признакам:
- По пространственной ориентации шпинделя станка различают вертикальное и горизонтальное фрезерование . Современные производственные станки обычно имеют универсальное исполнение и способны производить вертикальную и горизонтальную обработку под разными углами с использованием различного инструмента;
По направлению вращения фрезы относительно движению заготовки или шпинделя станка различают встречное и попутное вращение . Встречное движение обеспечивает большую производительность и безопаснее, тогда как попутное вращение дает более высокое качество обработки, но опасно вырыванием заготовки;
По типу используемого инструмента бывает фасонное, концевое, торцевое периферийное фрезерование и другие виды обработки .
Изготовление подобных изделий своими руками требует высокого мастерства и большого опыта.
Основные типы фрезерования, применяемые наиболее часто:
| Тип обработки | Назначение |
| Концевая | Производит пазы, подсечки канавки, карманы (пазы с выходом на более чем одну поверхность), окна (пазы с выходом на одну поверхность), зенки, отверстия, сквозные пазы |
| Торцевая | Выполняет обработку больших плоских поверхностей, гравировку, циклевание плоскостей, выточку узоров на плоскости |
| Фасонная | Изготовление контурных профилей, багетов, плинтусов и прочих погонных деталей, элементов украшений и т.д. |
| Периферийная | Выемка сложных пазов, углублений и т.п. |
Фигурные элемента выполнены на фрезерном станке.
Типы оборудования
Цена качественного оборудования достаточно высока.
Современные станки чаще всего представляют собой многофункциональные универсальные устройства, способные выполнять самые разные действия и решать различные производственные задачи.
При этом можно выделить такие их разновидности:
Фрезеровальный станок по дереву с ЧПУ (числовым программным управлением). Оснащен памятью и микропроцессором, которые с помощью специального программного обеспечения осуществляют управление процессом обработки по заданным параметрам. Значительно облегчает и упрощает процесс производства, сокращает время на изготовление одной единицы продукции, сокращает затраты на оплату труда персонала, повышает производительность предприятия;
Ручной фрезерный станок. Предназначен для использования в домашних мастерских, в индивидуальных производствах, на небольших частных предприятиях. Чаще всего используется для изготовления пазов, зенок, карманов, проушин и прочих крепежных отверстий;
Копировально-фрезерный станок. Устройство снимает форму готового изделия и копирует ее по заготовке. Для работы используются шаблоны для фрезерования по дереву, с которых снимается сложная форма для копии;
Токарно-фрезерный станок. Предназначен для изготовления профильных изделий круглой, многогранной или винтовой формы сечения;
Настольный фрезерный станок напоминает ручной вариант, оснащенный специальным рабочим столом и направляющими приспособлениями;
Бытовой станок представляет собой обрабатывающий комплекс, который поможет распилить, просверлить, расточить, зенковать или выстрогать деревянную заготовку.
Станок с программным управлением.
Сложные станки, устройства с программно-числовым управлением, токарные и копировальные станки используют на производственных предприятиях. Для личных и домашних нужд такие машины не используют из-за дороговизны, крупных габаритов и низкой потребности в подобных операциях в условиях индивидуального хозяйства.
Ручной аппарат для фрезеровки дерева.
Работы по заточке кромок фрезером по дереву
Один из главных приёмов, выполняемых ручным фрезерным станком по дереву – обрабатывание краёв заготовок.
Фрезерование кромки
Для упрощения в работе применяются специальные плоские шаблоны. Хорошо подойдёт предварительно обработанная деревянная доска или фанерный лист. К шаблону есть требование: длина его должна быть больше, чем у заготовки, как до фрезерования, так и после. Это необходимо для того, чтобы кромка получилась ровной. Толщина же шаблона не должна превышать величину зазора между опорным подшипником и головкой прямой кромочной насадки по дереву на фрезерном станке.
Криволинейный край
Для кривой заточки кромки фрезером по дереву используется шаблон со специальным упорным кольцом в виде круглой пластины с бортами. Движения пластины вдоль шаблона обеспечивают правильную траекторию режущей головки инструмента. Упорное кольцо прикручивается к подошве фрезеровочного станка болтами. Шаблон закрепляется на обрабатываемой поверхности скотчем или зажимается струбцинами. Лишь после этого можно приступать к фрезерованию.
Криволинейная кромка
Кромка с четвертью
Работа фрезером по вырезанию на кромке деревянной заготовки четвертного паза осуществляется в такой последовательности:
- На фрезерном столе закрепляется ровный гладкий шаблон.
- Деревянная заготовка зажимается струбцинами.
- Фрезу следует установить так, чтобы режущая головка двигалась вдоль заготовки, а ролик – по шаблону.
- Поставить насадку в рабочее положение, надёжно зажать.
- Включить ручной фрезерный станок п дереву, выполнять движения по шаблону. Есть важный момент насчёт скорости вращения режущей головки. Чем больше глубина обработки, тем меньшая частота оборотов требуется.
- Выполнив первый полный проход по обрабатываемой кромке, стоит выключить фрезер и внимательно осмотреть качество заточки. Если нет претензий, струбцины можно разжимать и доставать деревянную деталь. Если же обработка требует улучшения, делается ещё один полный проход фрезером.
Четвертная выемка
Обработка кромки большей ширины, чем длина фрезы
Пошаговая технология работы ручным фрезером для случая, когда длина режущей части насадки меньше ширины края деревянной заготовки:
- Закрепить ровный шаблон.
- Выполнить первый полный проход фрезой по обрабатываемому участку.
- Снять шаблон.
- Для второго прохода шаблоном служит уже заточенная кромка. По ней направляют опорный подшипник насадки фрезера.
- Если и такой длины режущей плоскости недостаточно для нормального фрезерования, выполняется ещё один проход.
- Заготовку стоит перевернуть вверх ногами, прижать струбцинами.
- На фрезерный станок крепится насадка с подшипником на конце. Он будет двигаться по уже обработанной поверхности, а режущие лезвия доточат оставшиеся участки кромки.
Работа насадкой с подшипником
Фигурная фрезеровка кромок
Делать фигурное затачивание края заготовки фрезерным станком по дереву можно при одном условии. Ни малейших шероховатостей и заусин на поверхности древесины не допускается. Это приведёт к некачественной обработке, поэтому все дефекты следует предварительно устранить.
Если поверхность кромки неровная, и это никак не устранить полностью, нужно из листа фанеры до 10 мм толщиной лобзиком вырезать прямоугольник. По его краю наносится рисунок для фигурной кромки. Этот прямоугольник будет шаблоном. Уже по нанесённым контурам фрезерным станком достигается ровная фигурная заточка. Участки, где надо снимать большой слой дерева, дополнительно прорабатываются электролобзиком.
Фигурная фрезеровка
