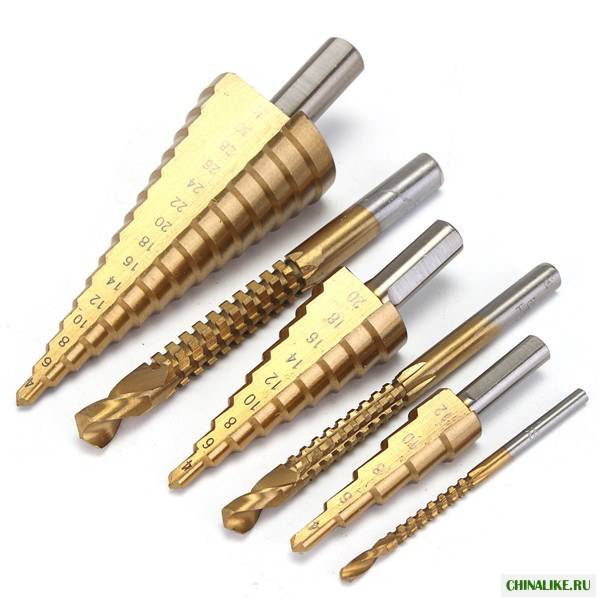

Конусное и ступенчатое сверло по металлу. В чём разница?

Классификация и особенности конструктивного плана

Есть несколько разновидностей такого инструмента. Друг от друга они отличаются функциональными и конструктивными особенностями. Стоит отметить и то, что посредством изделий, которые предназначены для обработки металла, можно сверлить и другие материалы, к которым относятся:

• дерево и материалы, выполненные на его основе;
• разные типы полимеров;
• керамика;
• бетон;
• кирпич.

Конструкция таких приспособлений разрабатывается специально для полноценного решения целого ряда задач технологического плана, учитывая свойства материала, который будет подвергаться обработке. Именно по этой причине специалисты советуют перед выбором получить хотя бы малейшее представление об особенностях этого режущего инструмента.

Итак, конструкции для сверления включают в себя следующие составляющие:

• Режущий элемент, который отвечает за сам процесс обработки.
• Хвостик, который позволяет закреплять инструмент в патроне оборудования.
• Рабочая зона, которая обеспечивает удаление оставшейся стружки из района обработки.

По характеру конструкции принято различать следующие типы сверл:

• спиральные;
• плоские;
• корончатые;
• конусные.

Плоские

Конструкции с плоской рабочей частью иногда именуют перовыми. Среди преимуществ таких изделий следует выделить:

• нечувствительность к скосам;
• простое исполнение;
• дешевизна.

К недостаткам нужно отнести:

• невозможность создания больших отверстий;
• отсутствие автоматизированного отвода опилок из рабочей зоны (геометрические свойства и устройство данной разновидности сверл не подразумевают такой функции).

Спиральные

Конструкции спирального типа считаются самыми распространенными изделиями, применяемыми для обработки металлических изделий. Конструкция таких сверл выполнена в виде цилиндрического стержня, с боку которого находятся канавки спиралевидной формы. Именно они отвечают за отвод стружки. Также спиральные сверла могут относиться к следующим группам:

• Изделия общего назначения. Диаметр такого инструмента достигает 80 миллиметров. Спиральные изделия общего назначения используются как в промышленности, так и в быту.
• Левосторонние. Без таких изделий невозможно обойтись в таких ситуациях, когда из отверстия нужно высверлить поломанный крепеж или болт.
• Высокоточные сверла. Такие приспособления используются настоящими профессионалами или умельцами, которым требуется превосходный результат от обработки. Эти сверла, как правило, имеют обозначение «А 1». С их помощью можно делать отверстия с точным диаметром.

Корончатые

Форма корончатых сверл напоминает стакан из металла, с торца которого расположены режущие зубчики. Именно они и применяются для сверления отверстий в материале. Зубчики могут быть сделаны из какого-нибудь очень твердого металлического сплава или иметь особое алмазное напыление.

Эта разновидность сверл создана для кольцевой методики сверления, при которой подбирается лишь контур будущего отверстия.

Конусные

К конусным сверлам относятся приспособления со ступенчатой и гладкой поверхностью. Применяемые для созданий отверстий в изделиях из металла, такие изделия обеспечивают простую центровку в начале процесса, чего нельзя сказать о цилиндрических конструкциях. Но самое главное преимущество конусных сверл состоит в том, что с их помощью можно делать отверстия самых различных диаметров.

Среди широкого разнообразия сверл можно выделить изделия, предназначенные для создания отверстий в материалах высокой прочности, к примеру, кобальтовые сверла.

Данные приспособления сделаны из быстрорежущего стального сплава, который легирован кобальтом. Он существенно повышает прочность детали. Благодаря таким свойствам кобальтовые инструменты с успехом применяются для создания отверстия в высокопрочных материалах. Высокая цена таких изделий целиком оправдана их качествами.

Область применения и конструктивные особенности

Конусные (или ступенчатые) сверла отличаются длительным рабочим ресурсом, что обеспечивается высокой прочностью их режущих кромок. В отличие от обычного сверла, конусное позволяет выполнять технологические операции, для осуществления которых в любой другой ситуации потребовалось бы использование нескольких инструментов. Именно универсальностью во многом и объясняется высокая стоимость сверл данной категории.

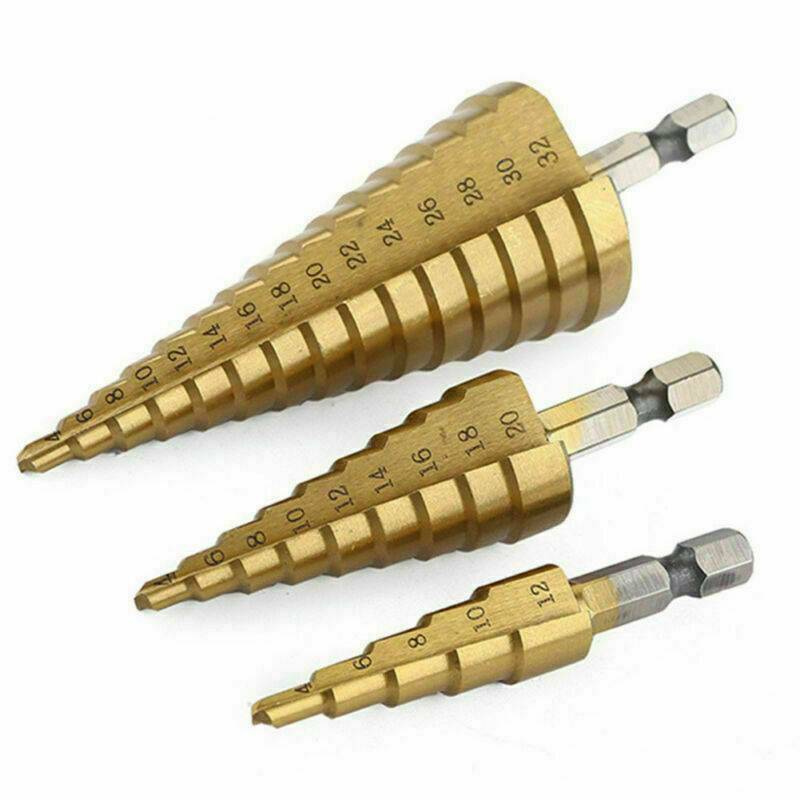

Устройство ступенчатого сверла

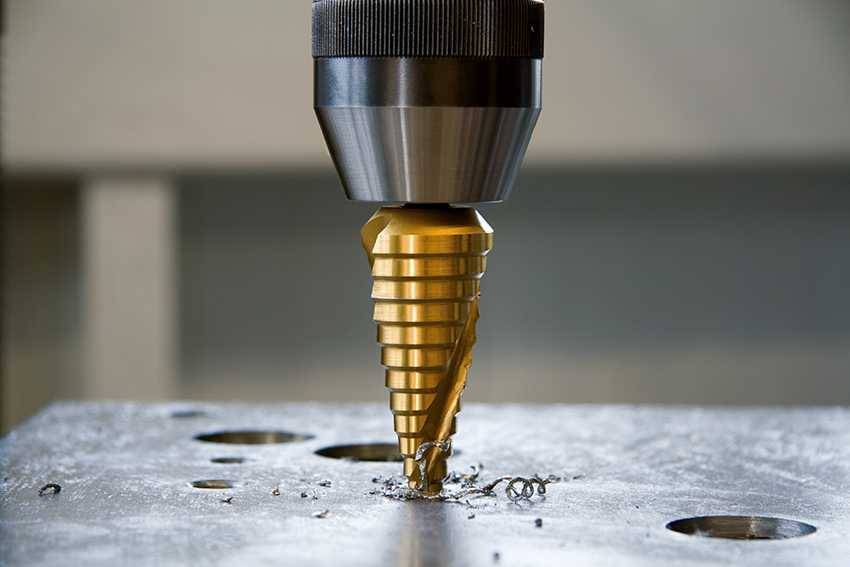

Конусными сверлами можно делать отверстия не только в металле, но и в гипсокартоне, дереве, пластике и др. Успешно справляются они и с плотным металлом, чего нельзя сказать о сверлильном инструменте любого другого типа.

Острый наконечник ступенчатого сверла позволяет не только исключить необходимость применения центровочного инструмента, но и легко врезаться в структуру даже самого плотного металла. Отверстие, полученное при этом, не нуждается в дополнительной обработке с использованием надфиля и шлифовальной машинки.

Большинство ступенчатых сверл способны просверливать металл толщиной до 4 мм

Поступательные каналы ступенчатого сверла, расположенные по спирали, выполнены в разных размерах с плавным переходом. Эта конструктивная особенность повышает эффективность конусного сверла при работе с тонколистовым металлом как минимум на 50%. Кроме того, при сверлении металлических деталей инструментом с такими спиральными поступательными канавками обеспечивается плавность его хода.

На рабочую поверхность ступенчатых сверл может быть нанесено абразивное напыление, основу которого составляет алмазная или титановая крошка (это не противоречит требованиям ГОСТа). Такое покрытие режущей поверхности значительно повышает степень ее прочности, что позволяет свести к минимуму периодичность ее заточки. Естественно, на такое преимущество использования конусного сверла с напылением можно рассчитывать в том случае, если соблюдаются правила его эксплуатации и не превышается допустимая нагрузка на него.

Эти сверла сделаны из высококачественной быстрорежущей стали с титановым покрытием

Одной из задач, которую решают с помощью конусного сверла, является исправление дефектов отверстий, полученных инструментом другого типа. К таким дефектам, в частности, относятся рваные края. Сверла ступенчатого типа практически незаменимы в тех случаях, когда необходимо получить качественные отверстия в тонколистовом металле, изделиях из стеклотекстолита и других полимерных материалов.

Учитывая все вышесказанное, можно сделать вывод о том, что конусные сверла являются еще более универсальными, чем традиционный инструмент спирального типа. Именно поэтому они не будут лишними на производственном участке и в домашней мастерской. О том, насколько удобным и эффективным является конусный инструмент, стоимость которого зависит как от диаметра рабочей части, так и от типа напыления, можно судить по видео обработки с его использованием и по отзывам специалистов.

Как заточить ступенчатое сверло своими руками

Длительное использование буравчика приводит к тому, что оно становится тупым. Это вызывает необходимость в обладании информации о том, как его правильно заточить. Несмотря на то, что это нелегкая процедура, при наличии достоверной информации и навыков все получится.

Процедура заточки конусного сверла требует соблюдения такой последовательности действий:

• закрепить буравчик при помощи тисков;
• установить на болгарке точильный круг;
• соблюдая аккуратность, заточить режущие стороны, которые подверглись повреждению.

Известно несколько вариантов заточки ступенчатого сверла. Например:

1. Одноплоскостная. Посредством этого вида заточки выполняется заточка инструментов, толщина которых не превышает 3 мм. В процессе заточки рекомендуется приложить инструмент к заточному кругу, перемещая буравчик вдоль круга. Стоит отметить, что использование этого вида заточки может привести к небольшому повреждению режущей кромки сверла.
2. Коническая. Рекомендуется применять для заточки буравчиков длиной от 3 мм и больше. В процессе работы рекомендуется легко прижать сверло к кругу и аккуратно перемещать его по рабочей поверхности.
3. Доводка. Используется для исправления небольших погрешностей и неточностей, возникших после заточки. Для работы следует брать мягкий заточной камень.

Самостоятельная заточка ступенчатых буравчиков требует отличного освещения, зрения и аккуратности.

Критерии выбора ступенчатых сверл по металлу: какое лучше приобрести

При выборе подобных изделий рекомендуется обратить внимание не только на их цвет, но и на некоторые другие моменты. Например, качественный инструмент 4-32 мм стоит не менее 1 тыс

руб. Зависимость цены от диаметра прослеживается не только у ступенчатых изделий. Спиральное сверло по металлу 3 мм будет стоить дешевле, чем такой же инструмент сечением 10 мм.

Самыми качественными и долговечными считаются сверла американских и немецких производителей.

Сверла, производимые отечественными компаниями, как правило, имеют более привлекательную стоимость. Однако специалисты отдают предпочтение изделиям, которые были изготовлены зарубежными производителями. Рабочий ресурс сверл немецких и американских брендов значительно выше.

При выборе необходимо обращать внимание на финальный и начальный диаметры. В этом случае прослеживается определенная закономерность

Чем больше ступеней, тем выше стоимость инструмента. В качестве альтернативы ступенчатому изделию можно приобрести набор спиральных приспособлений. Сверла по металлу 10 мм и более все же не так хорошо зарекомендовали себя в работе. Однако стоимость такого комплекта, как правило, ниже.

Для определения качественной стали существует специальная маркировка. На корпусе изделия, предназначенного для обработки металлических листов на высоких оборотах, указываются буквы HSS. Качество стали в этом случае не позволяет деформироваться сверлу даже при сильном перегреве.

Еще один важный критерий, который стоит учесть, – возможность многократной заточки инструмента. Данная процедура регламентируется нормативной документацией (ГОСТом). Таким образом, при желании можно ознакомиться со всеми нюансами этой операции и провести ее самостоятельно.

Сверло должно быть изготовлено из качественной стали, на это указывает маркировка HSS.

Приспособления для заточки

Для сокращения времени работы и улучшения ее качества важно подобрать приспособление, позволяющее удерживать режущий инструмент неподвижно. Нормальная заточка сверл по металлу во многом зависит от точности выставления требуемого угла и возможности регулирования подачи в процессе точения. Большинство приспособлений позволяет точить режущий инструмент размером 3–19 мм

Для восстановления спиралевидных изделий применяются как специализированные, так и обыкновенные станки с электроприводом и системой подачи, которые можно собрать самому и установить в гараже либо подсобном помещении

Большинство приспособлений позволяет точить режущий инструмент размером 3–19 мм. Для восстановления спиралевидных изделий применяются как специализированные, так и обыкновенные станки с электроприводом и системой подачи, которые можно собрать самому и установить в гараже либо подсобном помещении.

Для работы в домашних условиях нет смысла покупать дорогостоящее профессиональное оборудование: можно ограничиться точильным кругом в паре с держателем либо вовсе выполнить выправку изделия вручную.

При помощи болгарки

Помимо самой машинки, для работы также нужны тиски, в которых фиксируется отлаживаемый режущий инструмент.

Чтобы заточить сверла по металлу болгаркой, необходимо соблюдать следующую последовательность работ:

• изделие вертикально зажать в тисках;
• сначала обработать тыльную кромку до удаления следов износа;
• рабочую грань обточить под 120°.

Для недопущения перегревания сверла контакт его со шлифовальным диском должен длиться не более 1–2 секунд. Эффект достигается за счет многократного снятия тонкого слоя металла с рабочей грани.

Заточка на точиле

Заточка на точильном круге считается более удобным и безопасным способом по сравнению с болгаркой.

Если опыт не позволяет определить уровень износа сверла по металлу и выполнить его оправку на точиле «на глаз», нужно воспользоваться специальным приспособлением – держателем, устанавливаемым вблизи рабочего диска. Во избежание смещения фиксатор надежно прикрепляется посредством болтового соединения.

На обточном станке затачивание сверл по металлу не представляет никакой сложности.

Инструмент закрепляется в фиксаторе, включается точило, и рабочие кромки слегка прижимаются к кругу под нужным углом. При наличии мелких зазубрин перед точением их следует удалить равномерно со всех сторон.

При помощи насадки на дрель

Качественно и быстро точить сверла средних диаметров (4–10 мм) можно и без заточного круга, используя стандартные насадки для дрели.

Заточка производится в таком порядке:

• на дрель ставится насадка;
• в отверстие требуемого диаметра устанавливается сверло;
• включается дрель, изделие обтачивается с одной стороны;
• для отладки противоположной режущей грани инструмент поворачивается на 180°.

Применение насадки имеет некоторые особенности:

1. Качественная и эффективная заточка возможна только для незначительно затупившихся сверл. При наличии глубоких повреждений, как правило образующихся при значительном перегреве металла, восстановить инструмент не получится.
2. Фиксированный угол заточки. Насадка подходит только для сверл, используемых для работы с определенными материалами.

Заточка напильником или надфилем

Сверло, применяемое для обработки металла, заточить напильником либо надфилем невозможно по двум причинам:

1. Твердость материала. Даже самый лучший напильник сотрется, прежде чем исправит режущий инструмент.
2. При использовании алмазных либо абразивных брусков невозможно вручную выдержать нужный угол.

Угол заточки сверла по металлу

Например, для металлов твёрдого типа, приемлем угол заточки сверла приблизительно 120 градусов, для более мягкий металлов – 90.

Если работать придётся с мягкой бронзой, то угол при вершине будет равен 120—130 градусам; красная медь – 125; алюминий -140; пластмассы – 90-100; хрупкие материалы –140.

Угол заточки не может быть одинаковый для всех материалов!

Таким образом, угол заточки сверла устанавливается в зависимости от характеристики материала (при этом учитывается его пластичность и состояние).

Так, чем мягче материал, тем больше угол наклона. Однако этот принцип применяется на производстве.

В домашних условиях, когда одно и тоже сверло применяется для многих материалов, угол наклона зависит от диаметра сверла и меняется от 19 — 28° для сверл, которые имеют диаметр от 0,25- 10 мм.

Это интересно: Ультразвуковая ванна своими руками для чистки форсунок — объясняем детально

Классификация ступенчатых сверл

В продаже имеются разные виды ступенчатых сверл, которые различаются по определенным признакам. В первую очередь, их различают по количеству ступеней и по начальному и конечному (минимальному и максимальному) диаметру.

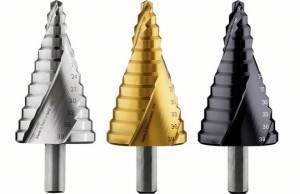

По цвету:

Черные

Эти изделия прошли дополнительную термообработку и отличаются увеличенным сроком службы;

Желтые (золотистые)

Эти сверла имеют поверхностное напыление нитрида титана, что делает их более прочными и пригодными для сверления твердых металлов;

Стальной цвет

Это обычные сверла из инструментальной стали без напыления или дополнительной обработки. Они нуждаются в бережном использовании и обладают меньшим ресурсом, чем альтернативные модели.

Маркировка ступенчатых сверл находится на внешней стороне инструмента.

В ее состав входят:

• первая буква — Р, обозначает материал инструмента (быстрорежущая легированная сталь);
• вторая буква с числовым значением — процентное соотношение добавок, входящих в состав сплава. Это могут быть молибден (М), ванадий (Ф), кобальт (К), азот (А);
• минимальный и максимальный диаметр режущей кромки.

Кроме этого, в маркировке может присутствовать обозначение HSS (быстрорежущая сталь для работы на высоких скоростях вращения) с дополнительной информацией о добавках:

Кроме этого, важной характеристикой конусного ступенчатого сверла является количество рабочих канавок и их форма. Существует две группы:

Существует две группы:

с прямой канавкой;

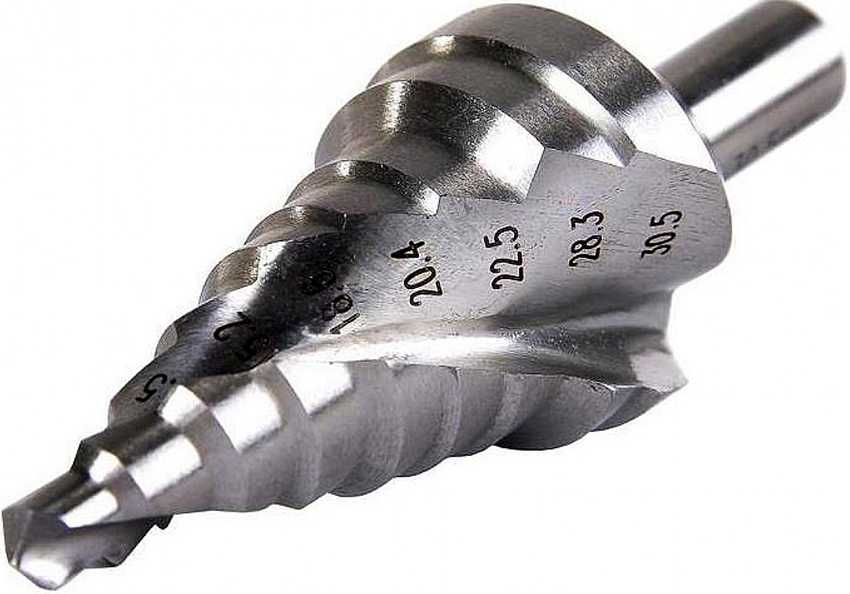

со спиральной канавкой.

Выбирая подходящий инструмент, надо учитывать все эти показатели и подбирать наиболее удобную модель.

Первый тип сверл легче затачивать, но второй обладает большей мягкостью хода и дает более аккуратные отверстия. Для работы с тонкими листовыми материалами рекомендуется использовать именно такие инструменты.

Конструктивные особенности ступенчатого сверла

Внешний вид этого режущего инструмента определяется исходя из его названия – сверло конусное ступенчатое. Иногда в обычном разговоре можно услышать интересный термин для этого инструмента – морковка. Он напоминает известную геометрическую фигуру – конус. Однако внешняя поверхность его может быть не только гладкой, но и ступенчатой. По конструкции оно практически не отличается от стандартных инструментов, имеет:

• направляющую часть, на которой расположена режущая кромка;
• поводок, переходящий в шейку инструмента;
• хвостовик, заданной формы (в зависимости от патрона дрели).

Конструкция ступенчатого сверла

Сверло коническое по металлу существенным образом отличается направляющей частью, которая выполняется в следующих вариантах:

• метрический конус;
• конус увеличенный удлинённый;
• инструментальный конус;
• так называемый конус Морзе.

https://youtube.com/watch?v=KyJC0S-ZbWs

Из всех четырёх типов наиболее распространённым считается третий вариант, то есть инструментальный конус. Он является наиболее универсальным для большинства сверлильных станков и станков с числовым программным управлением. Диапазон изменения допустимых диаметров достаточно широк. Например, для метрических конусов он варьируется от 1 мм до 20 мм. Конус Морзе может иметь диапазон от 6 до 30 мм. Все они изготавливаются в соответствии с ГОСТ 2092-77.

Вершина конуса разделена на три составные части:

• наконечник вершины для проведения предварительного сверления;
• первый скошенный переход для снятия так называемых заусенцев (шероховатостей);
• специальная режущая кромка (служит для последующего расширения отверстия).

Сверлильный патрон с конусом Морзе

Для расширения режущих возможностей многоступенчатого сверла по металлу на его поверхность наносится абразивное напыление. Он выполняется из алмазной или титановой крошки. Это повышает режущие свойства и снижает периодичность заточки.

Чтобы правильно выбрать ступенчатое сверло по металлу необходимо:

Подробно ознакомиться с характеристиками

Разобраться с возможностями конусного многоступенчатого сверла, например по металлу.
Обратить внимание на цвет изделия. Если сверло ступенчатое по металлу имеет серо-стальной цвет, это доказывает, что данное сверло не проходило термическую обработку

Надеяться на высокие эксплуатационные характеристики не получится. Желтый или золотистый цвет указывает на то, что металл был обработан, в нём устранены все так называемые внутренние напряжения. Если поверхность конусного ступенчатого сверла по металлу носит ярко золотистый оттенок, можно смело полагать, что в его составе находится сплав нитрид титана. Добавление этого сплава существенно повышает износостойкость. Это самые дорогие инструменты. Их надёжность и долговечность полностью компенсирует этот недостаток. Чёрный цвет свидетельствует, что оно было обработано горячим паром.
Оценить типоразмеры. Обычно на многоступенчатое сверло по металлу наносится маркировка, состоящая из цифр и латинских букв. Например, ∅4-15/2 HRC 61±2. Первая цифра обозначает наименьший диаметр, вторая соответственно наибольший. Цифра, расположенная через наклонную определяет шаг изменения диаметров. В нашем случае он равен 2-м, то есть это будут диаметры, 2, 4, 6, и так далее до 12. Поэтому его называют шаговое сверло по металлу. Три латинские буквы указывают на марку стали, из которой изготовлено. В нашем примере это высококачественная быстрорежущая сталь. Если имеется наименование стали HSS –можно смело его использовать для высокоскоростной обработки. Последние две цифры с указанным интервалом определяют твёрдость по шкале Роквелла.
Изучить торговую марку фирмы, которая изготавливает этот инструмент. Желательно проконсультироваться со специалистами о качестве такого устройства.
Узнать, допустима ли многократная заточка ступенчатого сверла по металлу.

Конусное и ступенчатое сверла

При выборе конусного сверла по металлу всегда следует помнить, что оно предназначено для высверливания отверстий только в материале, толщина которого не превышает пяти миллиметров.

Уход за инструментом

Сегодня промышленность выпускает разные виды ступенчатых сверл, что дает возможность выбирать приспособления для определенных видов работ:

• для обработки материалов, обладающих высокой степенью твердости;
• сверления изделий из разнообразных сплавов;
• для работ с деревом, пластиком, фанерой.

Уход за ступенчатым сверлом

Ступенчатые сверла требуют правильного ухода. После использования инструмент нужно смазать специальным составом. Если его нет, можно использовать машинное масло либо жидкое мыло. Регулярная смазка увеличит срок их эксплуатации.

Заточка инструмента требует некоторых навыков, которым можно обучиться, следуя рекомендациям специалистов. Чтобы заточить ступенчатую деталь, нужно с помощью алмазного бруска восстановить направляющие канавки, имеющие прямую форму. Спиральные канавки нужно обтачивать заточным станком. Чем выше качество сверла, тем легче восстановить его параметры. Конусный инструмент лучше точить на станке при помощи абразивного круга с наждачной бумагой.

Выбор конусного сверла обеспечит удобство, легкость в работе и доставит удовольствие качественным результатом.

Преимущества ступенчатого сверла

Многие из мастеров часто задумываются о том, стоит ли приобретать такой дорогостоящий инструмент

Ведь цена конусного и ступенчатого сверла колеблется от двух до пяти тысяч российских рублей и напрямую зависит от материала, класса прочности, напыления и других показателей, на которые следует обращать внимание при выборе инструмента.  Уверяем вас, стоит

Ступенчатые свёрла по металлу имеют массу преимуществ. Например:

• Они позволяют использовать всего один режущий инструмент для выполнения целого ряда задач;
• Режущие кромки ступенчатого сверла имеют высокий показатель прочности, что обеспечивает долгосрочный запас рабочего ресурса;
• Такой инструмент обладает высокой скоростью сверления. При такой скорости даже у тонкого листового металла не снижается качество кромки;
• Острый наконечник инструмента легко врезается в металл даже с очень плотной структурой. При этом отпадает необходимость в использовании центрирующего элемента, что значительно упрощает процесс сверления;
• Своеобразная конструкция ступенчатого изделия позволяет исключить из чемодана мастера угловую шлифовальную машинку и надфиль. И если возникает необходимость отшлифовать готовое отверстие, то можно смело использовать конусное сверло;
• Использование режущего инструмента такого плана как минимум на 50 процентов повышает эффективность сверления тонколистового металла. Такая эффективность достигается за счет того, что поступательные каналы ступенчатого сверла отличаются между собой размерами и имеют плавный переход;
• Преимущество ступенчатого сверла заключается ещё и в том, что его можно использовать как для ручного устройства, так и для станка;
• Особое абразивное напыление, которое может быть выполнено как из алмазной, так и из титановой крошки придаёт конусному ступенчатому сверлу особую прочность. Такое изделие, при условии правильной эксплуатации и нормированных нагрузок, не нуждается в частой заточке.

Ступенчатые и конусные свёрла – что у них общего? Это инструменты, режущие грани которых отличаются повышенной остротой и отсутствием заусениц. Обе эти конструкции практичны в использовании и обладают массой преимуществ. Их использование позволяет избежать различных трудностей и напрасной траты времени. И конусные и ступенчатые свёрла по металлу стоят достаточно дорого. Да это можно назвать минусом. Но, с другой стороны, они заменяют целый набор инструментов. И если сложить стоимость всех инструментов из набора и сравнить их со стоимостью сверла, то ощутимой разницы не почувствуется.

Чем же они отличаются? Если говорить о конструкции, то она состоит из рабочей конической части, изготавливаемой из быстрорежущей инструментальной стали и хвостовика, с помощью которого сверло устанавливается в инструмент. Простое конусное сверло имеет головку с гладкой поверхностью, а ступенчатое – головку со ступенями, оснащёнными режущими кромками. Ступенчатые свёрла, в свою очередь, подразделяются на:

• свёрла со спиральной режущей кромкой;
• с прямой режущей кромкой

Свёрла с прямой режущей кромкой имеют более простую геометрическую форму, поэтому их легче затачивать. А спиральная режущая кромка обеспечивает более мягкое и плавное сверление.

Как выбирать конусные и ступенчатые свёрла и на что обращать внимание мы вам рассказали. Выбор всегда остаётся за вами

1 Сверло коническое по металлу – разновидности инструмента

Такие сверла представляют собой специальный режущий инструмент, с помощью которого можно делать отверстия круглой формы относительно больших сечений в алюминиевых листах, стальных конструкциях толщиной не более 6 миллиметров, в изделиях из цветных металлов. Несомненно, их можно использовать для аналогичных целей и при обработке других материалов – ламината, дерева, пластика, гипсокартона, фанеры и так далее. Название данного инструмента обусловлено тем, что внешне он похож на ступенчатый либо гладкий конус.

Конструктивно приспособления с коническим хвостовиком мало чем отличаются от стандартных видов сверл. Они имеют:

• направляющую и режущую часть;
• поводок;
• хвостовик;
• шейку.

А вот чисто внешне, как было сказано, конусные сверла имеют существенное отличие от других – форма их хвостовика выполнена в виде конуса. Эта часть инструмента может быть изготовлена в различных вариантах:

• конус Морзе;
• инструментальный;
• метрический;
• удлиненный.

Самым распространенным считается инструментальный тип конуса хвостовика. Он является оптимальным для монтажа на станковое оборудование, в котором инструмент меняется автоматически, а также для агрегатов с числовым программным управлением.

ТЕСТЫ

Шуруповёрт — Makita 6271, полностью заряженный, скорость первая (до 400 об/мин.) Процесс сверления показан на видео ниже, где в качестве испытуемых материалов используются дюраль (1.7мм), крышка корпуса DVD-привода (0.4мм), плата из стеклотекстолита (1.6мм), фанера (4мм) и пластик (1.9мм). Условия были не идеальны (как обычно и бывает), поэтому в некоторых моментах сверло дёргало из-за не перпендикулярной установки его кончика к плоскости материала.Что получилось:

Дюраль удалось просверлить до 12мм, крышку DVD-привода до 18мм. Это на первой скорости, шуруповёрт старался сильно не напрягать. Если переключиться на повышенные обороты, то есть фора расширить отверстия ещё на 1-2 ступени. Остальные материалы — удались целиком, вплоть до 22мм.

Вопросы и ответы

В ходе выбора и работы со ступенчатыми сверлами могут возникнуть различные вопросы. Многие из них одинаковы и появляются почти у всех начинающих мастеров. Поэтому, ответить на них можно сразу же, не дожидаясь возникновения сложных ситуаций.

Надо ли кернить центр отверстия при работе с конусным ступенчатым сверлом?

В сети есть масса утверждений, что этого делать не надо. Однако, это неверное и вредное утверждение. Инструмент работает по общему принципу и точно так же нуждается в намеченном центре. Иначе сверло может уйти с разметки, и деталь будет испорчена.

Чем можно наточить ступенчатое сверло?

Заточку ступенчатого сверла производят на заточном станке со специальным тонким диском. Можно использовать специализированный ручной инструмент («Дремель», «Гравер» или подобный инструмент) с установленным отрезным диском. При этом, надо иметь опыт и навыки, иначе вместо заточки можно окончательно испортить режущую кромку.

Если надо выбрать между желтым и черным сверлами, какое предпочесть?

Принято считать, что желтые (золотистые) сверла обладают наиболее высоким качеством, долговечностью, способностью работать с твердыми материалами. Они не боятся перегрева (хотя, проверять это на практике не рекомендуется). Однако, если предстоит сверлить обычный металл или пластик, принципиальной разницы нет. В данном случае можно выбирать сверло по более выгодной цене.

Если одно сверло гораздо дороже другого, значит ли это, что оно лучше?

Цена инструмента не всегда напрямую соответствует его качеству или рабочим свойствам. Часто дорогие сверла бывают импортными, изготовленными известными производителями. Брендовый товар всегда дорогой, хотя функционал его может ничем не отличаться от более дешевых изделий

Выбирая подходящее сверло, следует внимательно изучить его маркировку, обратить внимание на форму канавок и цвет металла. Руководствоваться ценой в данном случае нецелесообразно

Сколько ступеней у сверла предпочтительнее иметь?

Выбор размеров и числа ступеней обусловлен характером предстоящей работы. Если размер отверстий невелик, нет смысла покупать дорогое изделие с большим конечным диаметром. Однако, надо иметь в виду один момент — чем больше диаметр, тем массивнее свело. Оно меньше греется при работе с твердым материалом, лучше переносит эксплуатационные нагрузки.

Что лучше, набор спиральных сверл или одно ступенчатое?

Если приходится работать с толстыми (больше 8-10 мм) деталями, ступенчатое сверло окажется бесполезным. Оно удобно только для работы с листовыми материалами. Однако, опытные мастера рекомендуют иметь в распоряжении и спиральные, и ступенчатые сверла — могут возникнуть разные ситуации, в которых нужен тот или иной режущий инструмент.

Рейтинг ступенчатых сверл по металлу

matrix 72356 73

Мне нравитсяНе нравится

Применяется для сверления листовых тонкостенных металлических заготовок из стали и цветных металлов до 4 мм. Заменяет несколько спиральных свёрл, периодически надо смазывать.

Тип	по металлу, ступенчатое
Хвостовик	шестигранный
Диаметр хвостовика	7.1 мм
Длина	73 мм
Длина рабочей части	48 мм
Количество	1 шт.
Типоразмеры	9 ступеней 4x6x8x10x12x14x16x18x20 мм
Материал сверла	HSS
Средняя цена	405 руб.

Плюсы и минусыцена/качествоуниверсальностьне везде подобраться

Гранит 741002 20 мм

Мне нравится1Не нравится

Тип	по металлу, ступенчатое
Хвостовик	цилиндрический
Диаметр хвостовика	8 мм
Шаг диаметров	2 мм
Диаметр	20 мм
Количество	1 шт.
Типоразмеры	9 ступеней 4, 6, 8, 10, 12, 14, 16, 18, 20 мм
Материал сверла	HSS-G
Средняя цена	1 083 руб.

Плюсы и минусыуниверсальностьнеплохое качестворежущая кромка служит долго без доводкибывает, что прокручивается в патроневысокая цена

Энкор 21620 20 мм

Мне нравится1Не нравится

Применяется с безударными инструментами как дрель и шуруповёрт. Хвостовик с тремя лысками, высота ступени 4.5 мм,  вес 68 г,  размеры упаковки — 105x30x30 мм.

Тип	по металлу, ступенчатое
Хвостовик	цилиндрический
Диаметр хвостовика	10 мм
Диаметр	20 мм
Количество	1 шт.
Типоразмеры	8 ступеней 6x8x10x12x14x16x18x20 мм
Материал сверла	инструментальная сталь
Средняя цена	1 083 руб.

Плюсы и минусыхорошее качество сталиприемлемая ценакороткий шаг

Vira 554300 75

Мне нравитсяНе нравится

Тип	по металлу, ступенчатое
Хвостовик	шестигранный
Диаметр хвостовика	6.35 мм
Длина	75 мм
Длина рабочей части	50 мм
Количество	1 шт.
Типоразмеры
Угол заточки	135 градусов
Средняя цена	700 руб.

Плюсы и минусыцена/качествохорошая центровканеплохо сверлит на любых оборотахесть маркировка диаметра ступенейсущественных нет

GRAFF GMSD420

Мне нравитсяНе нравится

Тип	по металлу, ступенчатое
Хвостовик	трехгранный
Комплектация	штучная
Диаметр хвостовика	8 мм
Материал сверла	HSS
Количество	1 шт.
Типоразмеры	9 ступеней 4x6x8x10x12x14x16x18x20 мм
Средняя цена	1085 руб.

Плюсы и минусынеплохое качествоуниверсальностьнанесена маркировка ступенейсущественных нет

Hammer 202-129 DR ST 40 x 105 мм

Мне нравитсяНе нравится

Тип	по металлу, ступенчатое
Диаметр	40 мм
Длина	105 мм
Хвостовик	цилиндрический
Комплектация	штучная
Диаметр хвостовика	13 мм
Материал сверла	HSS
Количество	1 шт.
Типоразмеры	14 ступеней 6-40 мм
Средняя цена	2 842 руб.

Плюсы и минусыколичество размеровнанесена маркировка ступенейбольшой диаметр хвостовика в шуруповёрт не входитИтоговая таблица рейтингаГранит 741002 20 мм1Энкор 21620 20 мм1matrix 72356 730Vira 554300 750GRAFF GMSD4200Hammer 202-129 DR ST 40 x 105 мм0

Источники

• https://sverlim.pro/stupenchatoe-sverlo/
• https://moiinstrumentu.ru/konusnye-i-stupenchatye-sverla-dlja-metalla-ih-otlichija-naznachenie-i-primenenie.html
• https://homius.ru/stupenchatoe-sverlo-po-metallu.html
• https://stroyremobzor.ru/sverlo-stupenchatoe-po-metallu.html

Как правильно сверлить отверстия конусным сверлом инструкция

Чтобы научиться правильно сверлить конусными сверлами, необходимо для начала подготовить необходимые инструменты и материалы. Для работы понадобятся такие материалы и инструменты:

1. Заготовка для сверления. Это листовая сталь, пластик, стекло, дерево и т.п. Заготовку необходимо надежно закрепить в губках тисков или струбциной
2. Дрель — подойдет любой электроинструмент, способный развивать скорость вращения от 3-5 тысяч оборотов в минуту. При этом рекомендуется закрепить на дрель дополнительную рукоятку, что позволит избежать перекоса. Сверление выполняется в безударном режиме
3. Конусное сверло подходящего диаметра. Зависит от отверстия, которое необходимо просверлить в заготовке

После этого приступаем к непосредственному выполнению работ. Инструкция по сверления имеет следующий вид:

1. В патроне инструмента закрепляется насадка
2. Выбирается место, где требуется просверлить отверстие
3. Прикладывается инструмент к обрабатываемой поверхности строго в перпендикулярном направлении
4. Запускается двигатель инструмента. Первые секунды сверления металла способствуют центрированию и вырезанию малого отверстия. Как только сверло начинает углубляться в отверстии, с каждым последующим оборотом диаметр увеличивается. Одновременно увеличивается скорость выполнения работ
5. В завершении получается аккуратное отверстие без сколов, задиров и прочих дефектов

Достаточно один раз испробовать насадку в действии, чтобы после этого отказаться от использования цилиндрических сверл при обработке листовых материалов. Как показывает себя в действии конусное сверло при сверлении пластика, оргстекла, металла и прочих материалов, показано в видео ролике.

https://youtube.com/watch?v=up8fSYsK_Bc%3F

Публикации по теме

Все о фрезах по металлу — виды, назначение и применение

Диски по дереву на болгарку — виды, особенности и применение

Какие пилки для электролобзиков бывают отличие маркировка и назначение

Искрение щеток на болгарке причины и особенности их замены
