Направляющая шина для циркулярной пилы

Сколько видов шин у циркулярки

Направляющая для циркулярной пилы не только служит элементом безопасности, она позволяет увеличить производительность труда. Разработаны разные по конструкции устройства, они бывают:

• двусторонними;
• односторонними;
• симметричные;
• асимметричные.

Универсальным приспособлением обрабатывают заготовку нестандартную по форме. С такой направляющей можно работать дисковой и ручной пилой.

Шины для циркулярки

Специализированные шины используют при выполнении профессиональных заданий.

Когда режут поперечины под углом, устанавливают текстолитовое или фанерное ограничение из брусков. Перед установкой опор проводят проверку:

• надежности зажимов;
• поверхностей шин на деформацию;
• на соответствие материалов заготовки с направляющей.

Упорные рейки делают металлические или деревянные

Важно, чтобы они были устойчивы под механическим воздействием. Не изменяли своих форм и размеров

На производство идут изделия из:

• профиля;
• рельс;
• уголков;
• брусков.

Конструкцию крепят на основание:

• саморезами;
• шурупами;
• болтами.

Линейка

Существует еще один упорный инструмент – линейка.

Сделать её довольно просто из фанерной полоски. По ширине фрагмент берут больше на 20 см. от рабочей площади. А основание фиксируют крепежным метизом. Перед работой нужно проверить пробными надрезами:

• поведение инструмента;
• вибрацию;
• уровень физических усилий для выполнения операции.

Надежное безопасное выполнение действий зависит от креплений:

• струбцин;
• зажимов;
• подвижной каретки;
• фиксаторов.

Этими элементами фиксируется в необходимом положении обрабатываемая деталь. Установленный ограничитель не дает отклоняться острой режущей части от перпендикулярного расположения волокон древесины.

Как сделать своими руками?

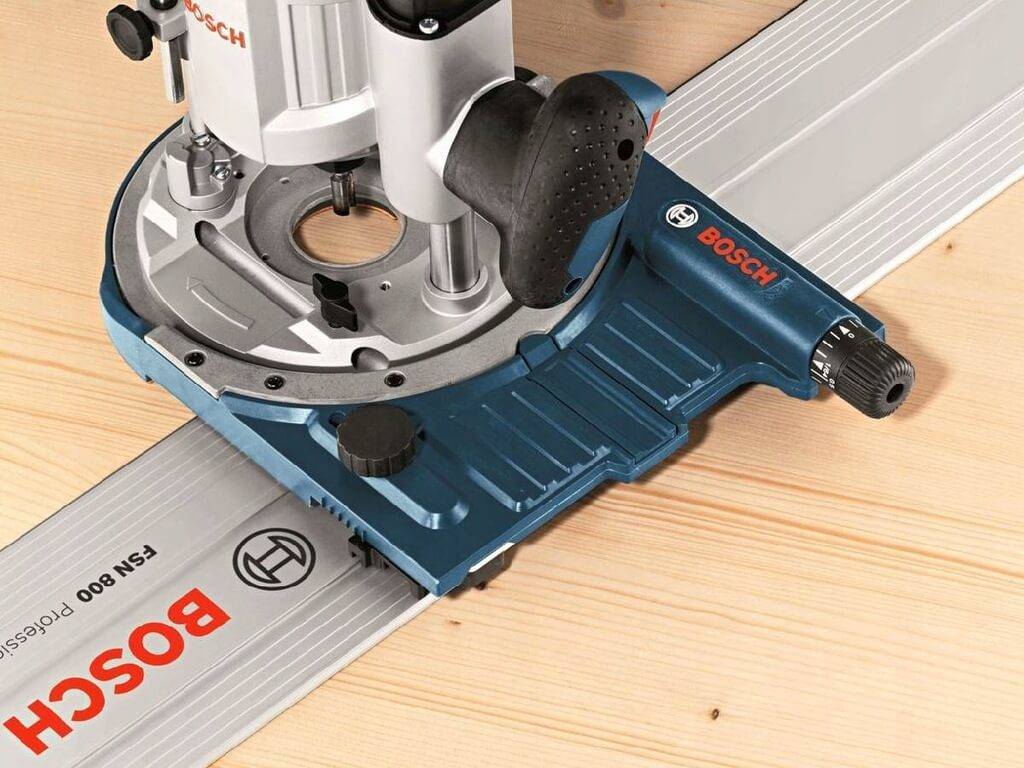

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

• уголок;
• труба торцовочная;
• металлическая направляющая;
• ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:

Материалы, которые потребуются для изготовления универсальной шины:

• фанера или ДСП;
• эпоксидный клей;
• саморезы.

Из инструментов нужны будут:

• фиксаторы;
• турбинка;
• линейка-транспортир;
• наждачка мелкая;
• маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

• правило строительное (2 метра);
• фиксаторы;
• пропиленовые фрагменты;
• уголок или профиль из алюминия;
• бруски из дерева 12 мм;
• плиты ДСП;
• ламинат.

Для большой

Понадобятся элементы:

• уголки из металла одинаковых параметров;
• крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
• болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

• строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
• фиксаторы (их количество зависит от точек крепления);
• направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

• с правила снимаются ручки (если они присутствуют);
• из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
• сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

• профиль «П»;
• фурнитура крепежная;
• листовая фанера (можно взять отходы).

А также необходим будет инструмент:

• дрель;
• ключи гаечные;
• линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Необходимые материалы и инструменты

Для начала нужно определиться с проектом

Выше уделялось внимание тому, из чего может быть сконструирован торцовочный станок:

1. самым технологичным и доступным материалом является листовые деревосодержащие материалы. Их легко вырезать под требуемые размеры с помощью той же имеющейся паркетки (составной части будущего станка);
2. каркасная конструкция станины с элементами ДСП или фанеры в реализации сложнее и дороже, а потому не всегда оправдана;
3. потребуются саморезы.

Кроме конструкционных материалов для конструирования торцовочного приспособления понадобятся следующие элементы:

• струбцины (2 шт.);
• дисковая пила («паркетка»).

Если выбирается технология производства станины, не содержащей стальных деталей и элементов, то в этом случае из инструментов потребуются:

• набор отверток;
• ножовка (для вспомогательных целей, когда пользоваться имеющейся «паркеткой» будет неудобно).

Удивительно, как мало надо для того, чтобы соорудить торцовочный станок своими руками.

Циркулярная пила. Понятие

Циркулярная пила – это специальный электрический инструмент, позволяющий быстро и ровно распиливать деревянные изделия, фанеру, ламинат и разные доски.

Есть бытовые и профессиональные модели. Первые могут функционировать с паузами. Их двигатель нуждается в перерывах 15-20 минут. Они не выдерживают значительной нагрузки.

У вторых более мощные двигатели. Они могут работать интенсивно очень долгое время. Поэтому их обычно задействуют на производствах.

Для использования в личном хозяйстве применяют бытовые модификации. А держать профессиональные версии невыгодно.

Уровень работ и их виды обуславливаются станиной этого инструмента.

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы.Так обеспечивается качество распиливания

Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах

Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.

Циркулярная пила — эффективный и функциональный инструмент для распиливания самых различных материалов

Качество работы также зависит от выбранного диска для циркулярной пилы

Дисковая пила Makita 5017 RKB оборудована пластиковым контейнером для сбора опилок и эффективной системой пылеотвода

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Как пользоваться направляющей для циркулярной пилы?

Для выполнения возложенных на шину функций необходимо выполнять следующие правила.

1. Подготовить инструмент к работе (удалить имеющийся мусор или опилки с поверхности).
2. Проверить надёжность существующей системы крепления.
3. Проверить соответствие выбранной шины подготовленному материалу для распила характеристикам циркулярной пилы.
4. Направляющая для циркулярной пилы устанавливается на заранее подготовленное место.
5. Закрепить к основе или заготовке.
6. Плотно прижать пилу к поверхности шины.

Использование шины для циркулярки

Дальнейшие действия должны производиться в соответствие с правилами работы с конкретной пилой.

Направляющая из правила, струбцин и куска полипропилена

Реализация этой конструкции потребует:

• строительное правило (используется для проведения отделочных работ);
• крепёжные струбцины (количество определяется числом точек крепления);
• куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).

Направляющая из правила, струбцин и куска полипропилена

Порядок изготовления сводится к следующему:

1. Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
2. Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
3. Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
4. Полученная конструкция закрепляется к обрабатываемому бруску.
5. Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.

Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Материалы и сборка

Самодельная направляющая шина может быть смонтирована из алюминиевого штукатурного правила. Приспособление имеет сложную конфигурацию, с одной стороны снабжено продольным пазом для установки рукояток в удобное положение. Скрытые струбцины можно сделать из быстросъемных безвинтовых зажимов.

Лапу из зажима необходимо демонтировать, на ее место установить фторопластовые или полипропиленовые бегунки. Материал подвижного элемента должен быть прочным, обладать пониженным коэффициентом трения. Деталь лучше всего формировать фрезером или ножовкой по металлу с мелкими зубьями, но во втором случае придется дополнительно придать ей форму при помощи напильника.

На следующем этапе бегунки устанавливают в паз правила, из которого будет создана направляющая для ручной .

Необходимо следить, чтобы скольжение было свободным, но без люфта. Необязательно прилагать чрезмерные усилия: в процессе работы узел подлежит фиксации.

Прикручивают салазки к верхней части струбцин. При этом нужно убедиться в прочности соединения, чтобы при работе не произошло самопроизвольное раскручивание узла. Это испортит заготовку или приведет к травме.

Направляющая шина для циркулярной пилы должна хорошо держаться, не давать люфта. Получившаяся конструкция позволит распускать плоский пиломатериал, по длине соответствующий аналогичному параметру линейки минус запас со сторон фиксации струбцин.

Если в ходе тестового распиливания получается идеально ровный рез, ничто не мешает работе, значит, технология была соблюдена, направляющая сделана правильно.

Плюс конструкции — линейка обойдется недорого. Трудозатраты также незначительны, состоят только в формировании ползунков.

Выносная направляющая

Устройство с направляющей шиной имеет недостаток — необходимость контроля бокового контакта пилы с линейкой. В случае раскроя слишком широкой заготовки может не хватит длины рук для того, чтобы направлять материал. Выход — использование каретки на шарикоподшипниках. Она обойдется не так дешево, но окупится в дальнейшем.

Направляющую каретку можно сделать из уголка и металлических пластин. Ширина настраивается с помощью барашковых фиксаторов, интегрированных в подвижные пазы. Профиль сложной конфигурации покупают в специализированном отделе строительного магазина. Вариантов может быть несколько, но нужно обеспечить параллельный упор для циркулярки.

Если по каким-то причинам не получается сделать вспомогательный элемент из профиля, который будет направлять рез по четкой линии, можно купить собранное приспособление, состоящее из каретки и направляющей. Циркулярка будет прочно соединена подошвой с конструкцией каретки.

Важно добиться строгой параллельности хода циркулярки вдоль профиля. Неправильно установленная подставка даст рыхлый срез

Выносную направляющую шину для легко изготовить своими руками. В результате можно будет направлять, обрабатывать крупногабаритный пиломатериал, делать качественный распил, торцовка будет аккуратной, пила будет осуществлять легкие движения. Подача может проводиться вручную или при помощи направляющей штанги.

Рельсовое стусло

Работа с направляющей шиной, собранной по первым двум методам, будет комфортной, но достаточно медленной. Для ускорения процесса лучше использовать рельсовое стусло. Для изготовления направляющего устройства потребуются:

• однотипные металлические уголки (2 шт.);
• лист фанеры или ДСП толщиной от 1,5 см (в качестве основания);
• гайки с болтами (4 комплекта).

Направляющие уголки необходимо закрепить в одной плоскости на расстоянии, немного превышающем толщину обрабатываемой детали. Заготовка должна свободно передвигаться под рельсами, режущий круг не должен оказаться слишком высоко. Болты будут выполнять функцию шпилек. Для уменьшения трения можно подклеить полосы из фторопласта, однако лучше снабдить приспособление колесиками.

Направляющий инструмент, сделанный по такой схеме, сложен, но его эффективность выше.

В видео представлен процесс сборки, функционирования циркулярки с направляющей шиной.

Циркулярка и параллельный упор пошаговое изготовление:

Шаг 1: Изготовление упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, а затем соберите их вместе сделав U-образный профиль. По внутренним размерам профиля изготовьте пять заготовок-вставок для жесткости и вставьте во внутрь профиля, они создадут квадратное сечение, необходимое упору. Плюс этого упора и в возможности использования его с двух сторон пильного диска (фото слева).

Шаг 2: Изготовление направляющего канала для упора.

Направляющий канала для упора сделан из двух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Шаг 3: Сборка упора — часть 1

Итак, циркулярка и параллельный упор теперь у нас имеют направляющий канал. Объединяем все вместе, с помощью небольшого куска МДФ в форме перевернутой буквы «Т», он будет прикручен сзади упора и вставлен в направляющий канал. Ширина канала, напрямую зависит от толщины Т-образной заготовки МДФ, что обеспечит плотное размещение Т-образки в канале.

Шаг 4: Сборка упора — часть 2

Выровняйте положения упора, используя металлическую линейку, это обеспечит параллельное положение упора к лезвию пилы. Соедините, крепко, вместе упор и Т-образный монтажный кусок. Работая с упором, я понял, лиственные породы дерева лучше, чем МДФ, замена Т-образки из МДФ забрала практически один день. Любое рассогласование в готовых настройках, приведет к изменениям общих настроек, будьте к этому готовы.

Шаг 5: Механизм фиксации упора.

В фиксации упора использованы слоты для оригинального упора. Механизм блокировки прост: болт с резьбой и гайкой, отверстие в нижней полосе параллельного упора, деревянная шайба. Затягивая болт, блок тянет упор вниз к столешнице и очень сильной зажимает.

При работе с ручной дисковой пилой остро встает вопрос прямолинейности распила. Есть две концепции обеспечения ровной линии:

Закрепление на распиловочном станке (верстаке) собственно циркулярки.

В такой конструкции ручной инструмент стационарно прикреплен к столу, а заготовка движется по направляющей. Качество распила на высоте, но есть серьезные ограничения по размерам обрабатываемого материала.

Заготовка крепится стационарно, а для ручной дисковой пилы устанавливается направляющая линейка.

В такой конструкции размер отрезаемой заготовки может быть любым, главное – обеспечить прочное крепление приспособления для циркулярной пилы. Производители ручного инструмента позаботились о пользователях, и предлагают к продаже различные готовые приспособления.

Промышленно изготовленные направляющие удобны и безопасны. Как правило, они оснащены точной разметочной линейкой, некоторые позволяют устанавливать угол наклона режущего . Материал подобран таким образом, чтобы исключить подклинивание и люфт во время движения инструмента.

Пара, состоящая из паза и бегунка, имеет защиту от попадания продуктов распила, и не нуждается в смазке.

Однако все эти наборы имеют высокую стоимость, и многие домашние мастера изготавливают рейку для .

Рассмотрим варианты, самостоятельно придуманные и созданные доморощенными «кулибиными».

ВАЖНО! Ручная дисковая пила является источником повышенного травматизма, поэтому при изготовлении самодельных приспособлений на ее основе, следует придерживаться техники безопасности

Функции направляющих шин

При использовании высокопроизводительного ручного электроинструмента всегда актуально стоит вопрос качества выполняемых работ. Высокое качество во многом зависит от профессионализма работающего с инструментом мастера. Поэтому кроме базовой комплектации большинства электрических циркулярных пил рекомендуется использовать дополнительные аксессуары. Эти приспособления облегчают работу и обеспечивают высокое качество работы, даже когда с ней работают новички.

Направляющая для циркулярной пилы обладает многими функциями, которые существенно облегчают работу с инструментом. В числе таких важных функций стоит отметить:

• обеспечение высокой точности при распиле материала большого размера;
• направляющая позволяет обеспечить правильный раскрой с высокой точностью;
• при работе с устройством можно выполнять не только распил по прямой линии, но и выполнение работ по выполнению криволинейного реза;
• заготовка при использовании направляющей легко и аккуратно режется как в продольном, так и поперечном направлении;
• с этим приспособлением легко обрабатывать заготовки под один стандарт;
• устройство дает возможность делать обработку нескольких заготовок по одному шаблону;
• работа с направляющей шиной обеспечивает высокую степень безопасности в работе.

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях

Поэтому предлагаем еще один вариант направляющей — рельса

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Характеристики

Отметим наиболее важные эксплуатационные параметры, необходимые для эффективной работы с органическими стеклами:

• мощность – 250-300 Вт для ручных пил, 500-800 Вт для профессиональных моделей. Более мощные образцы имеют повышенные возможности и могут работать не только с оргстеклом, но и рядом других материалов;
• скорость разреза – 5-10 см/с;
• число оборотов – 3000-4000 об./мин. (оптимально);
• устанавливаемые углы распила – 90, 45, 60, 35?, а также ряд промежуточных регулируемых значений.

К полезным функциям, которыми оснащены многие современные модели дисковых пил, относятся:

• сдувание опилок за счет крыльчатки охлаждения и специальной системы отвода воздуха;
• аварийная остановка (резкая, без инерционного вращения);
• система мягкого пуска – обеспечивает плавное повышение числа оборотов и устраняет рывок в начале работы.

Все пилы подключаются к стандартной электросети (220 В). Бытовая разводка выдерживает агрегаты любой производительности, если их мощность не превышает 2 кВт.

Какие бывают?

Универсальная шина (рейка) для циркулярной пилы может быть сделана из металла или дерева, но самое главное – она не должна деформироваться.

Используются чаще всего шины следующих конфигураций:

• профиль «П»;
• рельс;
• уголок;
• прямые бруски.

Направляющие элементы крепятся к основанию с помощью саморезов, болтов с гайками, шурупов.

Основное предназначение шин:

• обеспечение точности в работе и качество распила;
• обеспечение безопасной работы;
• создание различных конфигураций распила.

Упорная линейка может применяться для работы таких агрегатов:

• электрический лобзик;
• механическая пила для дерева;
• циркулярная пила.

Чтобы сделать линейку для безопасного упора, следует подыскать полоску фанеры. Ее ширина должна быть больше параметров площадки на 22 см. Из этого фрагмента изготавливается сама линейка, остатки материала применяются для создания упора в районе основания, которые крепятся с помощью саморезов.

Прежде чем начинать работать, желательно протестировать конструкцию, сделав несколько пробных надрезов на незначимых деревянных фрагментах.

Результат теста дает возможность понять:

• как ведет себя инструмент;
• уровень вибрации;
• размеры реза;
• какие необходимо прикладывать физические усилия во время работы.

Крепления и упор для торцовочной плиты играют в работе важную роль. Креплениями являются:

• струбцины;
• зажимы;
• подвижная каретка;
• фиксаторы.

Все они дают возможность надежно закрепить заготовку в нужном положении. А также надежный фиксирующий упор позволяет обрабатывать материал перпендикулярно древесным волокнам.

Упор, сделанный в заводских условиях, часто не соответствует запросам, он значительно снижает широту применения, производитель обычно задает жесткие рамки по длине. Для обработки больших досок требуется упор других технических характеристик, поэтому мастера делают подобные приспособления самостоятельно.

При работе следует принимать во внимание такие детали:

• размеры заготовок;
• технические особенности инструмента;
• частоту применения инструмента.

А также при работе рекомендуется контролировать:

• длину реза;
• производительность агрегата;
• какой ширины получается паз;
• специфику применения пилы;
• оптимальное направление распила;
• допустимую плотность изделия;
• последовательность применения системы обеспечения безопасности.
