Как сделать отрезной станок из болгарки своими руками

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Инструкция по изготовлению самодельной стойки для болгарки

Нарезаем по размеру заготовки из профтрубы, и свариваем их в рамку примерным размером 350-500 мм. Это будет основание для нашей стойки.

Собираем скобу для крепления болгарки. Размечаем и просверливаем отверстия диаметром 10 мм. в профиле, а затем отпиливаем его размеру. Крепим полученные части профилей на болгарку и свариваем между собой.

Затем отрезаем два куска профиля, из которых и будет смонтирована сама стойка для болгарки. Длина профиля примерно 30 см. По центру профиля просверливаем отверстие для установки в него шарнирной оси.

Собираем шарнирную ось из болта М10 длинной 150 мм. Устанавливаем ее в предварительно просверленные отверстия на концах стоек, обеспечивая при этом свободное вращение при помощи удлиненных гаек.

Удлиненные гайки на оси свариваем между собой, и проверяем их свободное вращение на оси.

Отрезаем еще два куска профиля, длина которых подбирается по размеру болгарки. Это будет рычаг стойки.

На отрезанных кусках профиля размечаем контур удлиненных гаек и выпиливаем контур на торцах профилей. Это необязательно, но обеспечит более плотное примыкание металла для его сварки.

Привариваем полученные профили к удлиненным гайкам. Для соблюдения параллельности и идентичности установки, закрепляем профили струбциной.

Полученную стойку с рычагом на оси привариваем к нашему основанию.

Соединяем рычаг стойки со скобой, прикрепленной к болгарке с помощью специально подготовленного уголка с продольно выпиленными отверстиями. Так мы обеспечим отклонение диска болгарки для настройки точного угла пропила.

Далее вынимаем стандартный болт из рукоятки болгарки и вставляем туда удлиненный, который пройдет через нашу скобу, и надежно скрепит ее с болгаркой.

Привариваем два куска профильной трубы к основанию стойки. Выставляем их в одной плоскости с основанием. Это будет опора для отрезаемых деталей.

Выставляем болгарку по диску и основанию угольником. Крепим ее болтами к стойке.

Еще два куска профиля привариваем к рамке-основанию. Это будут направляющие для болта поворотного уголка на станине.

Привариваем неподвижный болт к рамке.

В поворотном уголке пропиливаем продольное отверстие, которое позволит перемещать уголок по направляющим и в нужном месте фиксировать его болтом.

Ножки для станины сделаем из болтов с закругленными шляпками. Ими будет удобно регулировать горизонтальный уровень рамки основания, и выставлять его четко.

Просверливаем отверстия в скобе, прикрепленной к болгарке и верхней части стойки. Закрепляем в ней стальные крючки.

Вымеряем нужную длину пружины и цепляем ее на крючки так, чтобы она возвращала болгарку в верхнее положение.

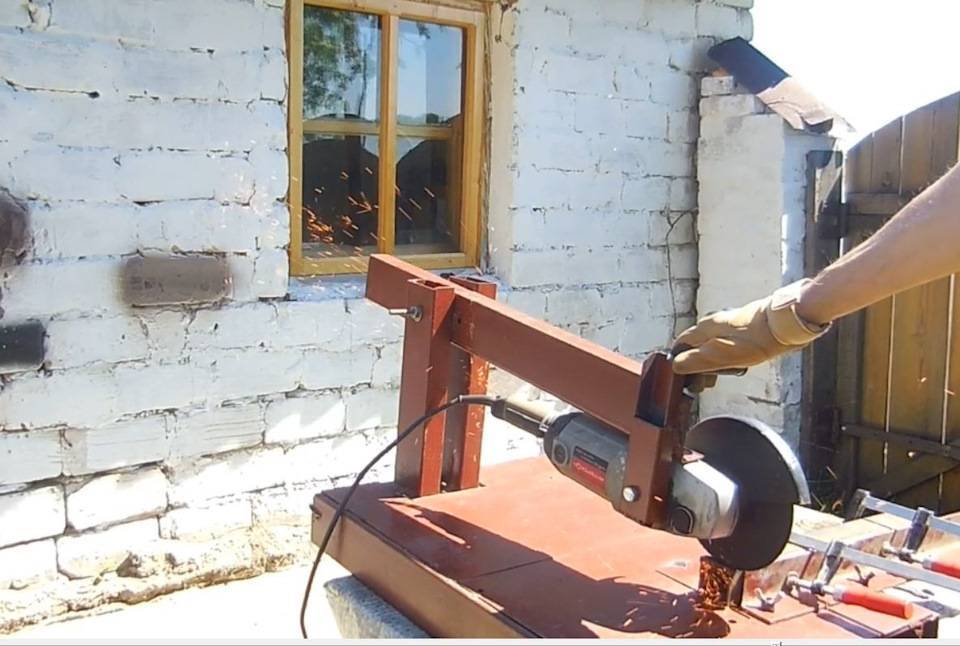

Делаем пробный рез. Проверяем отрезанный кусок заготовки на правильность угла.

Стойку можно покрасить в понравившийся цвет или просто загрунтовать грунтовкой по металлу.

Получилась отличная добротная стойка для болгарки. С таким приспособлением не возникнет трудностей в раскрое металлических заготовок под любым углом.

Примечание: все сварные швы, острые углы всех деталей стойки необходимо зачистить и скруглить. Подготовить стойку к покраске и покрасить в любой понравившийся Вам цвет.

Станок со станиной

Прежде чем изготовить отрезной станок из болгарки своими руками, вы должны подумать, нужна ли ему станина. Для этого следует подготовить:

• профильную трубу;
• уголок;
• сварочный аппарат;
• лист металла;
• дрель;
• швеллер;
• одинаковые подшипники;
• вал;
• трубу;
• пружину;
• педаль;
• реле.

Металл понадобится для платформы. Если вы хотите изготовить более легкий вариант, то следует позаботиться о наличии ДСП. При выборе трубы вы должны руководствоваться тем, что она будет иметь небольшой диаметр. Если работать со сваркой вы не привыкли, то заменить манипуляции с аппаратом можно, установив прочные болты. Такой вариант позволит разобрать станок, если это необходимо.

К изготовлению оборудования вы должны подойти с отрезки деталей, которые составят каркас. Для того чтобы дорогостоящий материал не был испорчен, лучше составить чертеж. Для каждой модели углошлифовальной машины понадобится своя схема, ведь инструменты могут отличаться. В некоторых устройствах можно снять ручку, тогда как в случае с другими придется устанавливать стойку для болгарки. Для разных размеров диска понадобится каркас с определенными параметрами.

Самодельный верстак из металлических б/у труб

RatexПользователь FORUMHOUSE

Мне нужен универсальный стол для работы в мастерской. Решил сделать его из разного хлама. Взял рамы от старых теплиц. В их основе — трубы сечением 3х6 см. Толщина стенки 3 мм. На столешницу пошли доски сечением 15х5 см. Доски прикручу болтами к металлическим уголкам. Для работы со струбцинами, столешницу сделаю с выпуском по 5 см со всех сторон. Накидав план, я приступил к работе.

Основа верстака — металлолом.

Пользователь разрезал б/у рамы. Сварил из труб каркас. Затем покрасил его.

Размер стола: 2900х800х830 мм.

Снизу к ножкам Ratex приварил гайки М16. В них вкрутил болты.

Так верстак регулируется по высоте, а столешница подстраивается под свой рост.

Столешницу пользователь собрал из шести досок длиной по 3 м.

Ширина столешницы 900 мм.

Подстолье собрал из старых листов ДСП.

Плиты соединены друг с другом металлическими пластинами 30х30 мм. Места крепления – по центру снизу и по одной на стыках.

RatexУчастник FORUMHOUSE

Прикинул, как смотрится стол. Высота верстака — 840 мм. Для меня в самый раз.

Высота рабочей поверхности верстака вышла на 5 см ниже, чем плоскость сверлильного станка. Так и задумано. Подложив брусок под заготовку, можно сверлить что-то длинное, с опорой детали на верстак.

Доски к станине Ratex прикрутил болтами с круглой шляпкой под внутренний шестигранник.

На финише работ пользователь покрасил столешницу. По его словам, оптимальный вариант — закрыть доски металлическим листом. Но такого листа в закромах не завалялось, а покупать — дорого.

Ratex

Чтобы не повредить дерево, положу на стол небольшой металлический лист. Хоть что-то. Потом закреплю на верстаке тиски. Прикручу блок с розетками для подключения электрических инструментов. Поставлю наждак. Снизу положу болгарки, сварочный аппарат, дрели, перфоратор, крепёж и детали. Согласитесь, что лучше такой верстак, чем работать на бетонном полу, как я делал раньше.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Основной элемент станины и что он собой представляет

Основной элемент станины должен обеспечивать удобную распиловку металла болгаркой, так как именно он превращает обычную УШМ в торцевую. В качестве него необходимо использовать некую педаль, если выражаться проще. Чтобы избежать большого количества объяснений, предлагаем взглянуть на фото ниже.

ФОТО: YouTube.comВот так должен выглядеть основной элемент станины для УШМ

По сути, если среди деталей в гараже или мастерской не нашлось ничего подобного, такой элемент можно изготовить самостоятельно. Подобные конструкции также встречаются на концевых выключателях промышленных гильотин и другого подобного оборудования.

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу. Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Изготовление цепной пилы из болгарки

Своими руками при умении нетрудно изготовить цепную пилу — это ручной инструмент, а болгарка используется в качестве привода. За счет больших оборотов можно использовать ушм небольшой мощности.

Основным элементом такой конструкции является шина. Ее необходимо закрепить так, чтобы ось движения пильной цепи совпадала с установленной приводной шестеренкой. Поэтому при изготовлении кронштейна не обойтись без фрезерного станка. Любое незначительное отклонение чревато трагическими последствиями.

Порядок работ:

• Кронштейн изготавливается согласно чертежу рабочего варианта под конкретную модель.
• Вкручиваются две шпильки с гайками для закрепления шины.
• Крепление кронштейна производится на корпус в отверстия крепления защитного кожуха.
• На вал болгарки одевается шестерня. Ее крепление производится прижимной гайкой. Наружный диаметр гайки больше шестерни, что исключит спадание цепи.
• После того как цепь одета, необходимо произвести ее натяжку и гайками зафиксировать шину.

Среди недостатков такой цепной пилы следует отметить, что она работает без смазки, что приводит к значительному нагреву и быстрому износу. Масло следует наносить вручную. Отсутствие тормоза позволяет цепи после снятия напряжения с электродвигателя еще вращаться в течение 30 секунд. Малый размер болгарки и длинная шина влияет на эргономику конструкции.

Но все же удивляет тот факт, что современные кулибины способны из обыкновенной угловой шлифовальной машинки изготовить множество приспособлений, стоимость которых в магазинах достигает десятков тысяч рублей.

Преимущества и недостатки самодельного станка

Если довольно часто вы работаете с болгаркой, то успели почувствовать ее слабые места. Как ни странно, они выражены в достоинстве – мобильности. У оператора не всегда есть возможность зафиксировать детали во время раскроя, а малейшая вибрация может стать причиной разрушения абразивного диска, что довольно часто становится причиной травм.

Мобильное оборудование сложно контролировать при перпендикулярных разрезах. Это верно, если брать в расчет толщину диска и сравнивать ее с меткой и материалом. С помощью углошлифовальной машины непросто нарезать несколько деталей, которые должны иметь одинаковые размеры. Это касается прутиков и небольших труб, после раскроя которых детали приходится еще и подравнивать. Кроме того, руки у вас будут заняты, что приводит к быстрой утомляемости и снижению концентрации внимания. Это следует учитывать по той причине, что УШМ – один из опасных инструментов.

Консольный станок из болгарки

Основание станка — рабочий стол из металла (стали или алюминия), размером около 50Х50 см. Если вы собираетесь, время от времени, работать с длинными заготовками или металлическим листом, то ширину стола можно увеличить или предусмотреть возможность установки дополнительной плоскости. Для этого можно использовать выдвижной кронштейн, или откидную плоскость, в обычном состоянии находящуюся под столом и служащую его основанием.

На столе монтируется кронштейн для крепления болгарки на пружинном подвесе. Сила пружины подбирается такой, чтобы она могла удерживать болгарку в наклонном положении на высоте отрезного диска от заготовки не менее 15 -20 см. При резке инструмент должен подаваться к заготовке с небольшим, но ощутимым усилием.

Углошлифовальная машина зажимается в коробчатом корпусе на винтах. Размеры и конфигурация прижимных пластин подбираются с таким расчетом, чтобы:

• обеспечивался легкий доступ к пусковой кнопке;
• инструмент прочно удерживался, и при усилии резки не возникало биений и отклонений;
• монтаж и демонтаж не занимал много времени.

Чертежи самодельного станка можно подкорректировать в зависимости от размеров и мощности конкретного инструмента

Здесь важно только одно — чтобы инструмент удерживался прочно и плоскость вращения диска была строго перпендикулярной плоскости стола. На самом столе в зоне вращения круга выполняется прорезь, чтобы рабочая часть инструмента свободно входила в него и не задевала металла. Вариант крепления — «П»-образный кронштейн с просверленными отверстиями на месте штатных резьбовых гнезд болгарки

При креплении инструмента задействуются два болта и рукоятка, которая и служит для подачи его в зону резания. Этот вариант очень удобен, если станок сделан под одну болгарку, если придется использовать другую модель, то закрепить ее будет невозможно, придется переделывать кронштейн. Схема с изменяющимися габаритами консоли тоже вполне работоспособна, но сложнее в изготовлении

Вариант крепления — «П»-образный кронштейн с просверленными отверстиями на месте штатных резьбовых гнезд болгарки. При креплении инструмента задействуются два болта и рукоятка, которая и служит для подачи его в зону резания. Этот вариант очень удобен, если станок сделан под одну болгарку, если придется использовать другую модель, то закрепить ее будет невозможно, придется переделывать кронштейн. Схема с изменяющимися габаритами консоли тоже вполне работоспособна, но сложнее в изготовлении.

Конструктивные особенности отрезного станка

Чтобы станок прослужил долгие годы, его необходимо изготавливать из надежных материалов. Металлические элементы конструкции лучше делать из стальных сплавов, отличающихся особой твердостью. Работа готового оборудования в таком случае будет ровной и стабильной.

Платформу лучше выполнить из тяжелого, жесткого материала – многое здесь определяет последующее положение станка (будет ли он мобильным, либо стационарным).

Для обеспечения надежного крепления обрабатываемой заготовки можно смонтировать более сложную конструкцию, включив в нее в качестве элемента тиски.

Диск может иметь абразивную поверхность, если предполагается обработка краев металла от образовавшихся в ходе распила заусенцев. Таким диском удобно обрабатывать фаски.

Модели станков для резки металла

Продаваемое оборудование оснащается поворотной столешницей для резки под разными углами. Самоделки изготавливаются в двух вариантах: поворотными под углом 45° и неповоротными. Для каждого варианта в интернете можно найти чертежи отрезного станка из болгарки своими руками с полной деталировкой.

Поворотное устройство

Для изготовления в таком варианте станка понадобится:

• УШМ;
• стальной уголок на 50 и на 40;
• труба для водопровода с условным проходом Ду32 и 25;
• труба профильная 15х15, 20х20; 25х25;
• стальной лист толщиной 4 мм;
• закрытые или полузакрытые радиальные подшипники 202 — 2 штуки, упорный подшипник 8102;
• шпилька М14;
• метизы М6, М8 и М14;
• дверная пружина;
• жесть или оцинковка.

Порядок изготовления:

• Отрезать от 50-го уголка два куска.
• Просверлить в них отверстия. Диаметр отверстий 14 мм .
• Получившиеся детали прикрепить к болгарке болтами к местам крепления рукояток.
• В таком положении сваркой в двух местах прихватить уголки. После чего, открутив от болгарки, окончательно проварить.
• Для изготовления каретки необходимо от трубы Ду32 отрезать кусок.
• Из трубы Ду25 отрезать заготовку, меньшую по длине на высоту двух подшипников.
• Впрессовать один 202 подшипник в трубу Ду32.
• Вложить в нее отрезок Ду25.
• Забить второй подшипник.
• Сваренные уголки и каретку соединить шпилькой М14.
• Стойки для надежности изготавливаются из 50-го уголка. Для получения одинакового размера обоих деталей их необходимо стянуть струбцинами. В данном состоянии следует просверлить отверстия.
• Стойки прикручиваются к каретке.
• Из профильной трубы 20х20 вырезать две тяги оптимальной длины и ручку.
• Для основания достаточно листа в 4 мм и размером 600х600 мм.
• Сварить конструкцию.
• Прорезать в листе паз для выхода круга.
• Закрепить возвратную пружину.
• Зажим в виде тисков можно изготовить из шпильки куска трубы 20х20 и гаек. Гайки привариваются к основанию. Шпилька, вращаясь, перемещает трубу вперед, осуществляя зажим.
• Для удобства вращения можно сделать маховичок, приварив длинный болт.
• Кожух изготавливается по шаблону. Две зеркальные выкройки.
• Каркас нарезается из уголка, к которому винтами М6 закрепляются выкройки.
• Кожух закрепляется на штатные отверстия.
• Для крепления на верстаке в основании сверлятся два отверстия под болты М8.

Вариант неповоротный

В отличие от первой модели, данная конструкция более сложная в техническом плане. Она имеет регулирование вылета ушм. Такую возможность она получила из-за использования автомобильных стоек машины.

Ввиду тонкого каркаса стоек необходимы кронштейны, в которые вставляются амортизаторы. Диаметр трубы подбирается под конкретные амортизаторы. Станина для болгарки своими руками, чертежи которой представлены, изготавливается из уголка. Остальные заготовки изготавливаются согласно чертежам.

Сварку конструкции следует производить полуавтоматом. Высота шва при этом минимальна, и нет необходимости в дальнейшей зачистке. Для облегчения хода механизм собирается на подшипниках. При этом исключается люфт и заклинивание. Высоту подъема болгарки ограничивает поперечина и шпилька. Откручивая гайку, амортизаторы поднимают механизм кверху. Это обеспечивает использование ушм разных моделей.

Для пиления труб под углом конструкция оборудуется поворотным столом. Жесткое крепление трубореза обеспечивает точный рез, а необходимый угол обеспечивает поворотный механизм, который требуется закрепить в нужном положении.

В заключение

Маятниковая пила — оптимальный вариант использования болгарки. Здесь нет ограничений по геометрии разрезаемого металла. Если приходится резать трубы большого диаметра или, даже, разрезать на кольца автомобильные диски, то достаточно установить станок таким образом, чтобы заготовку можно было проворачивать вдоль горизонтальной оси. Как правило, такие детали достаточно массивные и зажимов для них не требуется

Важно только следить за равномерностью вращения и состоянием отрезного круга

https://youtube.com/watch?v=3nA2aW21oO0

Станок для резки металла заводского изготовления для крепления болгарки можно купить в интернете. Но часто они изготовляются полностью из дюралевых сплавов и на прочность их надеяться не стоит. Очень быстро появляются люфты, и сделать точный рез, особенно на твердом металле, достаточно сложно. При этом цена такой установки довольно высока — за такую же сумму можно сделать самостоятельно станок с намного лучшими показателями.

Стационарная отрезная пила из болгарки — устройство универсальное и не требующие соблюдения при изготовлении определенных стандартов. Свой вариант станка можно разработать самостоятельно, но предлагаемый принцип консольной маятниковой рамы, на которой закреплена болгарка, представляется оптимальным как для любительской, так и для профессиональной работы. Металлорежущий станок значительно безопаснее обычной болгарки — исчезает угроза закусывания круга в резу, вырывания инструмента из рук и перекоса заготовки.
